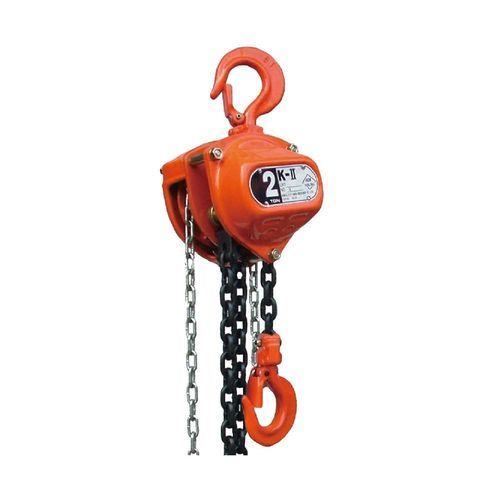

機械式チェーンホイスト HSZ-KⅡ series

手動式手動頑丈

製品概要
HSZ-KⅡ 手動チェーンブロックは、産業用の物料移動向け手動揚程装置です。コンパクトな機械式伝動と高強度部品により、作業者は少ない力で重荷を持ち上げることができます。荷重チェーンは高級合金鋼で製造され、標準部品は亜鉛めっき仕上げです。フックは打ち鍛え（ドロップフォージ）後に専門的な熱処理を施しており、高い耐荷重性と長寿命を確保します。オプションで荷重リミッタの装着が可能です。容量は0.5 tから20 tをカバーし、30 tおよび50 tの大型機も対応可能です。複数のモデルがあり、定格揚程や仕様が異なり各種要件に対応します。

主な特徴

• 荷重リミッタをオプションで用意
• 少ない手動力で大きな荷重を持ち上げ可能
• 高級合金鋼製の荷重チェーンと標準の亜鉛めっき仕上げ
• 打ち鍛え・熱処理されたフックにより高い耐荷重性と耐久性を実現
• 容量範囲：0.5 t〜20 t（30 t・50 tの大型機も対応）

技術仕様
型式 | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
定格荷重 (t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
標準揚程 (m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
試験荷重 (t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
フック間最小距離 (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
全荷重を持ち上げるための牽引力 (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
巻上チェーン落下本数 | 1 | 1 | 1 | 1 | 2 | 2 | 4
チェーン径 (mm) | 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
正味重量 (kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
総重量 (kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
梱包寸法 (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

仕様

• ブランド：TOPONE CHAIN
• モデルシリーズ：HSZ-KⅡ
• 容量範囲：0.5 t〜20 t（30 t・50 tの大型機も対応）
• 標準揚程：モデルにより2.5 m、3 m、3.5 m
• 試験荷重はモデルにより異なる（例：0.5 t容量で0.75 t、10 t容量で最大12.5 t）
• フック間最小距離：モデルにより285 mm〜700 mm
• 全荷重を持ち上げるための牽引力：モデルにより25 N〜41 N
• 巻上チェーンの落下本数：モデルにより1、2または4
• チェーン径：モデルにより6.3 mm〜9 mm
• 正味重量範囲：モデルにより8.4 kg〜77 kg
• 総重量範囲：モデルにより9.4 kg〜85 kg
• 梱包寸法はモデルにより異なる（表参照）
• 主要構成部品：高級合金鋼製荷重チェーン、亜鉛めっき部品、打ち鍛え・熱処理フック
