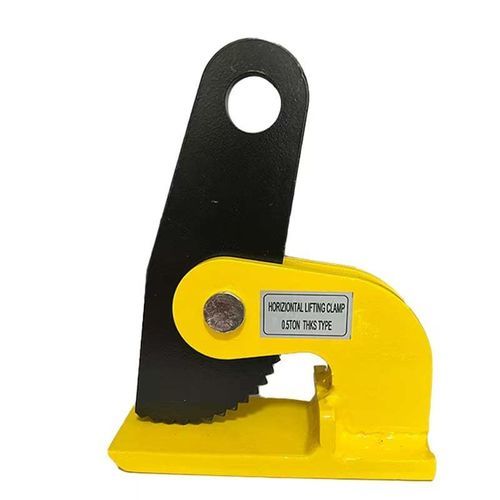

板金用吊りクランプ THK series

シ－ト鋼板用横型

概要
THK/THKS 水平板クランプは、TOPONE により設計され、吊り上げ時にたわみやすい薄板・柔軟な鋼板の水平吊り作業向けに開発されています。逆ピボットのついたジョー設計とコンパクトな鍛造鋼ボディにより、確実な把持と安定した水平吊り性能を実現します。THK 型はジョーの開口が拡大され、多用途に対応します。安全とバランス確保のため、必ずペアまたは複数で使用してください。

パラメータ
型番 | WLL (トン) | ジョー開口 (mm) | 重量 (kg)
THKS0.5 — 0.5 t — ジョー開口: 0-35 mm — 重量: 2.4 kg
THKS1 — 1.0 t — ジョー開口: 0-60 mm — 重量: 6 kg
THKS1.5 — 1.5 t — ジョー開口: 0-60 mm — 重量: 6.5 kg
THKS2 — 2.0 t — ジョー開口: 0-60 mm — 重量: 7.5 kg
THKS3 — 3.0 t — ジョー開口: 0-60 mm — 重量: 10 kg
THKS4 — 4.0 t — ジョー開口: 0-60 mm — 重量: 11.5 kg
THKS5 — 5.0 t — ジョー開口: 0-60 mm — 重量: 15.5 kg
THKS10 — 10.0 t — ジョー開口: 0-60 mm — 重量: 23 kg
THK1 — 1.0 t — ジョー開口: 0-100 mm — 重量: 7 kg
THK1.5 — 1.5 t — ジョー開口: 0-100 mm — 重量: 7.5 kg
THK2 — 2.0 t — ジョー開口: 0-100 mm — 重量: 9.5 kg
THK3 — 3.0 t — ジョー開口: 0-100 mm — 重量: 12 kg
THK4 — 4.0 t — ジョー開口: 0-100 mm — 重量: 14.5 kg
THK5 — 5.0 t — ジョー開口: 0-100 mm — 重量: 20 kg
THK10 — 10.0 t — ジョー開口: 0-100 mm — 重量: 28 kg

規格
適用される適合証明や規格は要請に応じて提供可能です。書類については供給元にお問い合わせください。

特長 / 技術仕様

• 使用荷重 (WLL): 型式により 0.5 ～ 10 トン。
• 主な用途: 鋼製の薄板・薄型板の水平吊り。
• 設計特徴: 薄板・柔軟板を確実に把持するための逆ピボット式ジョー；THK 型はジョー開口が拡大。
• ジョー開口範囲: THKS 系列は通常 0–60 mm（THKS0.5: 0–35 mm）；THK 系列は 0–100 mm。
• 構造: 工業用途に適した鍛造鋼ボディ；容量に対してコンパクトで軽量な設計。
• 操作: 安全とバランス確保のため、必ずペアまたは複数で使用すること。
• 対応型式: THKS0.5、THKS1、THKS1.5、THKS2、THKS3、THKS4、THKS5、THKS10、THK1、THK1.5、THK2、THK3、THK4、THK5、THK10。
