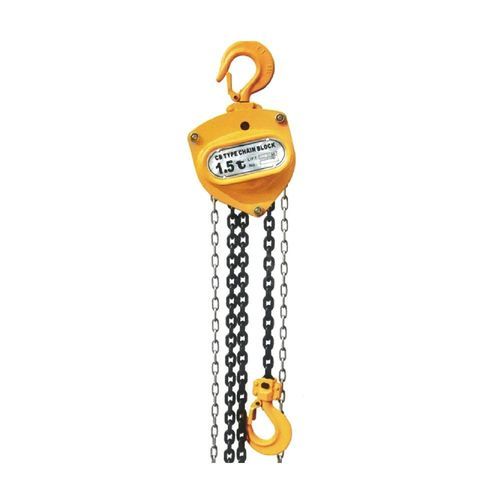

手動式チェーンホイスト HSC-CB

手動頑丈コンパクト

製品概要
HSC-CB 手動チェーンホイストは、0.5トンから20トンの手動定格荷重を提供し、30トンおよび50トンの重荷重仕様も用意されています。信頼性のあるブレーキディスク、高品質合金鋼製荷重チェーン、亜鉛めっき手動チェーン、鍛造・熱処理されたフックを採用し、長寿命を実現します。CB-I シリーズ（1T〜10T）は、産業用途向けにさまざまな容量、揚程、構成をカバーします。

導入

• 定格荷重：0.5 トン〜20 トン、重荷重仕様：30 トン、50 トン。
• 関連する国際規格に準拠した堅牢かつコンパクトな設計。
• 安全な荷保持を実現する信頼性の高いブレーキディスク。
• 標準の高品質合金鋼荷重チェーン；モデルによりチェーン本数が異なります。
• 耐食性を高めた亜鉛めっき手動チェーン。
• 高強度・長寿命を実現する鍛造・熱処理済みフック。

パラメータ
型番 | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
定格容量 (t) | 1 | 1.5 | 2 | 3 | 5 | 10
揚程 (m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3
荷重チェーン - 本数 | 1 | 1 | 1 | 1 | 2 | 4
チェーン寸法 | 6×18 | 7.1×21 | 8×24 | 10×30 | 9×27 | 10×30
引張力（kg） | 250 | 265 | 335 | 372 | 360 | 380
正味量 / 毛重 (kg) | 14.5 / 15 | 16.5 / 17 | 19.5 / 20.1 | 32 / 34 | 41.1 / 43.6 | 75.7 / 79.1
寸法 (mm) A | 149 | 176 | 176 | 231 | 249 | 463
寸法 (mm) B | 153 | 173 | 173 | 185 | 185 | 185
寸法 (mm) C | 29 | 35 | 35 | 39 | 49 | 54
寸法 (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
1m 揚程当たりの追加重量 (kg) | 0.8 | 1.1 | 1.4 | 2.2 | 3.8 | 8.8

規格
適用される揚重装置の国際規格（例：該当するEN/ISO規格）に準拠して製造されています。最終的な適合性は選択されたモデルと構成によります。

特長 / 技術仕様

• 0.5 t〜20 t の広い作業荷重範囲；30 t、50 t の重荷重オプション。
• 産業用途に適したコンパクトで堅牢な設計。
• 荷重制御のための信頼性の高いブレーキディスク。
• 高品質合金鋼製荷重チェーン；モデルにより1本、2本、4本の構成。
• 耐食性を高めた亜鉛めっき手動チェーン。
• 高引張強度と長寿命を実現する鍛造・熱処理済みフック。
• 提供シリーズ：HSC-CB Hand Chain Hoist — CB-I 1T、CB-I 1.5T、CB-I 2T、CB-I 3T、CB-I 5T、CB-I 10T。
• 上記に示したとおり、モデル別の主要パラメータ：容量、揚程、荷重チェーン、チェーン寸法、引張力、正味/毛重、寸法（A、B、C、D、Hmin）および1m当たりの追加重量。
