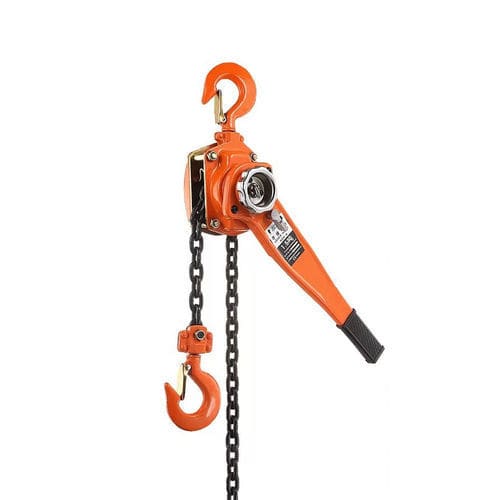

手動式チェーンホイスト TOPONE-D series

レバー手動制御手動

概要
手動レバーチェーンホイスト（come-alongとも呼ばれる）は、片手で荷物を引く、移動させる、位置決めする、または揚重するための機器です。設計は手動チェーンホイストに類似しています。レバーチェーンホイストの中には重量吊り上げ（サスペンション）対応のものがありますが、すべてのcome-alongがその用途に適しているわけではありません。サスペンションで使用する場合は、製品タイトルにHoistの表記または揚程能力の明記があることを確認してください。手動レバーチェーンホイストは、狭いスペースや低天井空間での商業・産業用途を想定しています。

導入
レバーブロックは定格能力内の荷重を揚重するよう設計されており、この制限を超えて使用してはなりません。ガレージ、工場、建設現場などで広く使用されます。レバーブロックは単落しおよび多落しのチェーン構成で提供され、揚重する重量に応じて構成を選択してください。

パラメータ
TYPE: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacity (T): 0.8 | 1.6 | 3.2 | 6.3 | 9
Standard Lift (m): 1.5 (all models)
Running Test Load (T): 0.96 | 1.92 | 3.84 | 7.56 | 10.8
Effort Required To Lift Rated Load (N): 250 | 373 | 390 | 398 | 400
Falls of Load Chain: 1 | 1 | 1 | 2 | 3
Load Chain Diameter (mm): 6x18 | 7x21 | 10x30
Key Dimensions (mm) - A x B x C x φ x D x H x L: see parameter block above
Net Weight (Kg): 7.9 | 10.9 | 14.4 | 35 | 50
Extra Weight Per Meter of Extra Lift (Kg): 0.8 | 1.1 | 2.2 | 4.4 | 6.6

規格
レバーホイストは、ハンドルが内部のラチェットおよびギア機構に接続された構造で作動します。ハンドルを操作することでラチェットが駆動し、方向切替により内部ギアが上下動を切り替えて荷を上げ下げします。レバーブロックのフックは荷を確実に保持します。お客様の要件に応じたカスタマイズが可能です。

技術仕様

• 製品種別 / シリーズ: TOPONE レバーブロックチェーンホイスト（モデル: TOPONE-D1/2、TOPONE-D1、TOPONE-D2、TOPONE-D3、TOPONE-D5）
• 容量範囲: モデルにより0.8 T〜9 T
• 標準揚程: 1.5 m（全モデル）
• 耐荷試験荷重: 0.96 T、1.92 T、3.84 T、7.56 T、10.8 T（モデル別）
• 定格荷重を上げるのに必要な力: 250 N、373 N、390 N、398 N、400 N（モデル別）
• 荷チェーンの落し数: 1、1、1、2、3（モデル別）
• 荷チェーン径の選択肢: 6x18 mm、7x21 mm、10x30 mm
• 主要寸法（A x B x C x φ x D x H x L）: パラメータブロック参照
• 各モデルの正味重量: 7.9 kg、10.9 kg、14.4 kg、35 kg、50 kg
• 追加揚程1mあたりの重量増: 0.8 kg/m、1.1 kg/m、2.2 kg/m、4.4 kg/m、6.6 kg/m
• 狭いスペースや低天井での商業・産業用途向けに設計
