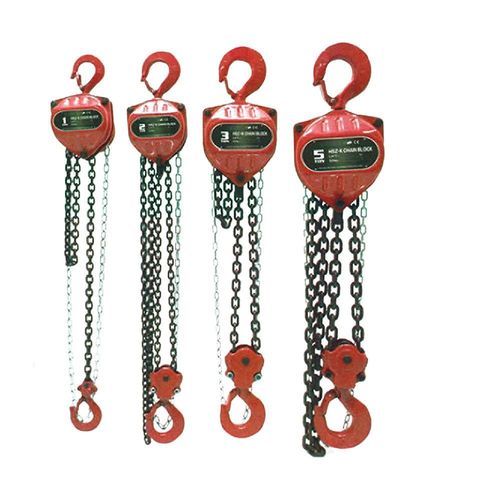

手動式チェーンホイスト HSZ-K

手動コンパクト1本

概要 HSZ-K手動チェーンホイストは、機種により0.5 t〜20 tの荷重に対応します。コンパクトな設計で国際規格に準拠。ブレーキディスク、合金鋼製ロードチェーン、亜鉛めっきのハンドチェーンを装備。フックは落鍛造および熱処理済みで、高い荷重強度と長寿命を実現します。

導入

• 荷重範囲：0.5 t〜20 t
• 関連する国際規格に適合するコンパクト設計
• ブレーキディスク、合金鋼製ロードチェーン、亜鉛めっきハンドチェーン
• 落鍛造および熱処理済みフックにより高荷重強度と長寿命を確保

パラメータ MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Chainpull to lift full load(n) | 221 | 304 | 343 | 314 | 343 | 383 | 392
No. of load chain fall lines | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

技術仕様

• シリーズ / 型式：HSZ-K（例：HSZ-K1/2、HSZ-K1、HSZ-K1 1/2、HSZ-K2、HSZ-K3、HSZ-K5、HSZ-K10）
• 荷重範囲：0.5 t〜20 t
• 標準揚程：機種により2.5 m〜3.5 m
• 試験荷重：0.75 t〜12.5 t（機種により異なる）
• フック間最小距離：225 mm〜700 mm（機種により異なる）
• フルロードを上げるためのチェーン操作力：221 N〜392 N（機種により異なる）
• ロードチェーンの掛け数：機種により1、2または4
• ロードチェーンの直径：6 mm、8 mmまたは10 mm（機種により異なる）
• 標準構成品：ブレーキディスク、合金鋼製ロードチェーン、亜鉛めっきハンドチェーン、落鍛造・熱処理済みフック
• 機種別正味重量：8.4 kg〜77 kg
• 機種別総重量：9.4 kg〜85 kg
• 梱包寸法：機種により異なります（上記の値を参照）
