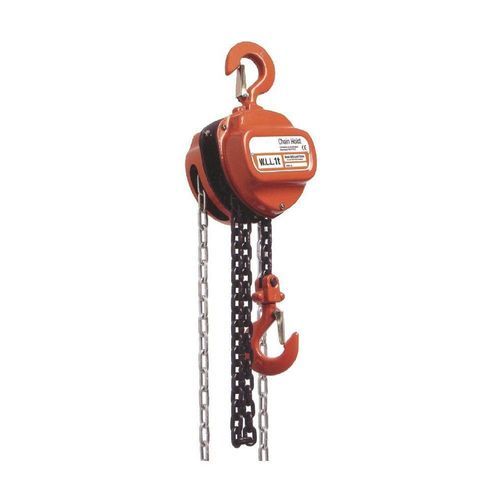

手動式チェーンホイスト HSZ-C series

手動頑丈1本

製品概要
HSZ-C 手動チェーンブロックは、産業用途向けに設計された手動式の揚程機器です。小さな力で重い荷重を上げることが可能です。本機は高品質の合金鋼製荷重チェーンと標準の亜鉛めっきチェーン容器を備えています。フックは落下鍛造後に熱処理されており、高い荷重強度と長寿命を提供します。標準仕様の容量は0.5 t〜10 tで、30 tおよび50 tの大型仕様も用意されています。追加の荷重リミッタはオプションで提供されます。

導入

• 追加の荷重リミッタをオプションで搭載可能。
• 小さな力で大きな荷重を持ち上げることができます。
• 高品質合金鋼製荷重チェーンと標準の亜鉛めっきチェーン容器。
• フックは鍛造および熱処理され、高い強度と長寿命を実現。
• 容量範囲：0.5 t〜10 t（表）；30 tおよび50 tの大型機もあり。

パラメータ
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

規格
特定の規格は提供されていません。

特徴 / 技術仕様

• モデル / シリーズ：HSZ-C
• 容量範囲：0.5 t〜10 t（表）；30 tおよび50 tの大型機あり
• 標準揚程：モデルにより2.5 m〜3.5 m
• 試験荷重：モデルにより0.75 t〜15 t
• フック間最小距離：モデルにより285 mm〜700 mm
• 満荷を持ち上げるためのチェーン牽引力：モデルにより25〜41 N
• 荷重チェーン本数：モデルにより1〜4本
• 荷重チェーン径：モデルにより6 mm〜10 mm
• 正味重量：モデルにより8 kg〜68 kg
• 総重量：モデルにより9.4 kg〜82 kg
• 梱包寸法はモデルにより異なる（表の例参照）
• 材料 / 処理：高品質合金鋼製荷重チェーン、標準の亜鉛めっきチェーン容器；フックは鍛造および熱処理済みで高強度と長寿命
• オプションアクセサリ：追加の荷重リミッタ
