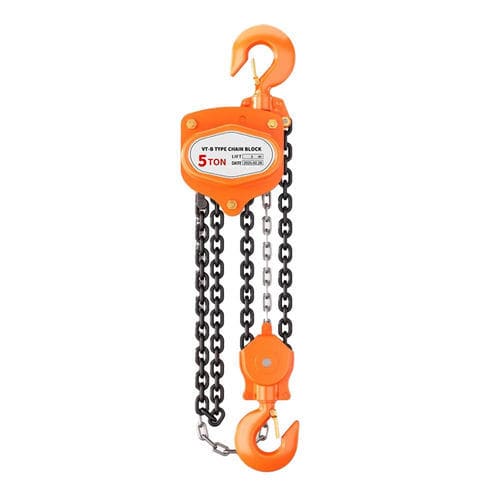

機械式チェーンホイスト TOPONE-D series

手動式ラック1本

製品名
手動チェーンブロックは、電源が利用できない環境での工業、建設、倉庫作業向けの機械式揚重装置です。TOPONE‑Dシリーズは機種により0.5～30トンの能力をカバーし、標準揚程は3 mまたは6 mです。垂直の上げ下げを確実に行う設計です。

導入

• 外部衝撃から内部部品を保護する強化ギアカバー。
• 全体ベアリング構造により性能と寿命を向上。
• 低合金構造用鋼板を採用し、安全性と耐久性を強化。
• Grade 80 高強度ロードチェーンを使用し、安全係数と寿命を確保。
• フックラックは異物の侵入を防ぎ、チェーン／プーリーの噛み込みを回避。
• 回転が滑らかで効率的、手動作業の負担を低減。

パラメータ
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacity (T) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Standard Lift (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Running Test Load (T) | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 15 | 22.5 | 30 | 45
Effort Required To Lift Rated Load (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Falls of Load Chain | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Load Chain Diameter (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensions (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensions (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensions (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensions (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Net Weight (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Extra Weight Per Meter of Extra Lift (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

仕様 / 技術仕様

• ブランド: TOPONE
• モデルシリーズ: TOPONE‑D series
• 容量範囲: 機種により0.5 T～30 T
• 標準揚程オプション: 通常3 m（一部機種は6 mまたは3/6 m）
• 走行試験荷重: 機種により0.75 T～45 T
• 定格荷重を持ち上げる際の必要力: 機種ごとの値を参照（一部大型機種は400x2のような二重値）
• チェーン落数: 容量により1～8
• ロードチェーン: Grade 80 高強度（機種ごとの直径: 例 5x15 mm～10x30 mm）
• 構造材: 低合金構造用鋼板、全体ベアリング組立、強化ギアカバー
• 主要寸法（a, b, c, d, h min）および正味重量は機種別に表示
• 追加揚程1 m当たりの追加重量を機種別に指定(Kg/m)
