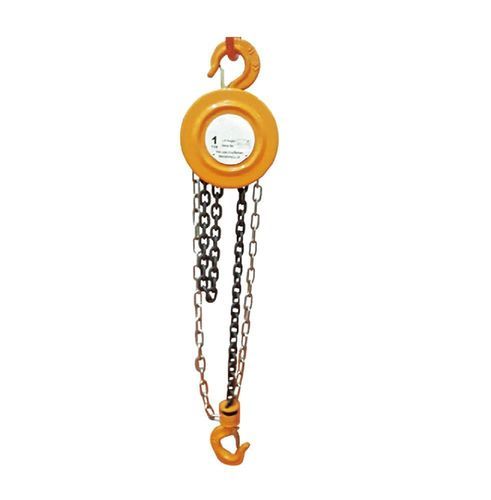

手動式チェーンホイスト HSZ series

手動頑丈1本

製品説明
HSZハンドチェーンホイストは中国風の丸いひょうたん形ハウジングを採用しており、作業者の少ない力で重量物を持ち上げることができます。荷重用チェーンは合金鋼製で、外装は標準的な亜鉛めっき仕上げです。吊りフックは落下鍛造および熱処理済みで、使用寿命の延長に寄与します。能力範囲は0.5 t〜20 t、重機向けに30 tおよび50 tも対応可能です。HAZ-1/2からHAZ-10までの各モデルは、さまざまな能力、標準揚程、仕様で提供されます。

導入

• 中国風のひょうたん型ハウジング
• 小さな力で大きな重量を持ち上げ可能
• 合金鋼製荷重チェーンと標準亜鉛めっき仕上げ
• フックは落下鍛造および熱処理済みで長寿命
• 能力範囲は0.5 t〜20 t；重機向けに30 t、50 tあり

パラメータ
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

特徴 / 技術仕様

• モデルシリーズ：HAZ-1/2、HAZ-1、HAZ-1 1/2、HAZ-2、HAZ-3、HAZ-5、HAZ-10
• 能力範囲：表は0.5 t〜10 t（20 tまで対応、重機は30 tおよび50 t）
• 標準揚程：モデルにより2.5 m〜3.5 m
• 荷重チェーン材質：合金鋼
• 仕上げ：標準亜鉛めっき
• フック：落下鍛造および熱処理で長寿命
• チェーン径：モデルにより6 mm、8 mm、10 mm
• 代表的な正味重量：モデルにより8.4 kg〜77 kg
• モデルごとの梱包寸法を提供（L*W*H/cm）
