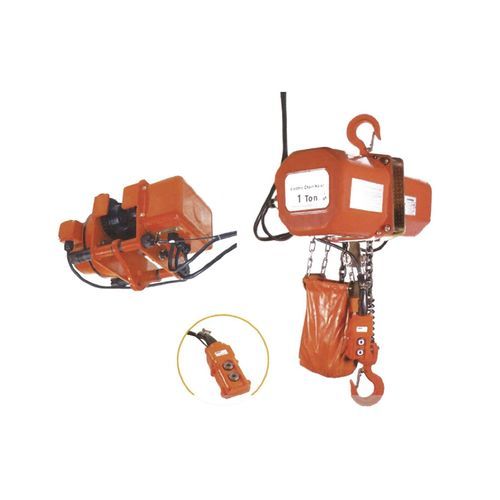

電動式チェーンホイスト VKL series

モーター駆動運搬管理用1本

Product Overview
VKLシリーズの電気チェーンホイストは、0.5 t〜5.0 tの能力範囲で制御された産業用揚重を提供します。モデル：VKL-0.5A、VKL-1.0A、VKL-2.0A、VKL-3.0A、VKL-3.0B、VKL-5.0B。主な安全機能は、高強度のセーフティフック、リミットスイッチ、荷重制限装置です。携帯型の高効率モーターは過熱保護を備え、操作用の24Vコントロールボタンにより作業者の安全を確保します。日本製のダブルブレーキ技術により重要な揚重での信頼性が向上します。単相・三相電源に対応し、産業用途向けのCE認証を取得しています。

Features

• 荷重時の破断を防ぐ高強度セーフティフック
• 過熱保護付きの携帯型高効率モーター
• 安全な操作を実現する24Vコントロールボタン
• リミットスイッチ装備
• 過負荷を防ぐ荷重制限装置内蔵
• 単相・三相の電源に対応
• CE認証取得
• 安全性と信頼性を高める日本製ダブルブレーキ技術

Parameters
Model | VKL-0.5A | VKL-1.0A | VKL-2.0A | VKL-3.0A | VKL-3.0B | VKL-5.0B
Capacity (t) | 0.5 | 1.0 | 2.0 | 3.0 | 3.0 | 5.0
Standard Lift (m) | 3 | 3 | 3 | 3 | 3 | 3
Test load (t) | 6.25 | 12.5 | 25 | 37.5 | 37.5 | 65.5
Motor power (kW) | 0.8 | 1.6 | 1.6 | 1.6 | 3.0 | 3.0
No. of load chain fall lines | 1 | 1 | 2 | 3 | 2 | 3
Diameter of load chain (mm) | 7.1 | 7.1 | 7.1 | 7.1 | 9 | 9
Lifting speed (m/min) | 7 | 7 | 3.5 | 2.3 | 4 | 2.6
Net weight (kg) | 50 | 55 | 60 | 65 | 78 | 85
Dead weight per meter (kg) | 1.1 | 1.1 | 2.2 | 3.3 | 3.5 | 5.3

Technical specifications

• シリーズ: VKLシリーズ（モデル: VKL-0.5A、VKL-1.0A、VKL-2.0A、VKL-3.0A、VKL-3.0B、VKL-5.0B）
• 能力範囲: 0.5 t〜5.0 t
• 標準揚程: 3 m
• 試験荷重: モデルによって6.25 t〜65.5 t
• モーター出力: 0.8 kW〜3.0 kW（モデルにより異なる）
• 荷重チェーンの落ち数: 1〜3（モデルにより異なる）
• 荷重チェーン径: 7.1 mmまたは9 mm（モデルにより異なる）
• モデル別揚程速度: 7 / 3.5 / 2.3 / 4 / 2.6 m/min
• モデル別正味重量: 50 kg〜85 kg
• 1メートルあたりの自重: 1.1 kg〜5.3 kg
