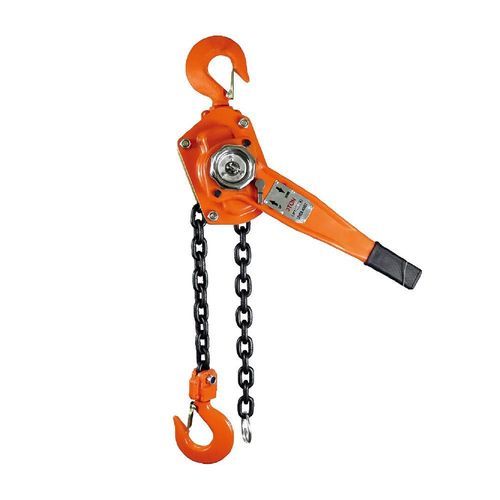

手動式チェーンホイスト HSH-VA

レバー耐腐食性1本

製品説明
HSH-VA チェーンレバーブロックは、0.5 t〜6 t の荷重を精密かつ安定して取り扱うための手動揚機です。トルク制御機構、熱処理済みの過負荷耐性フック、ショックプルーフのギアおよびブレーキハウジング、耐錆処理されたチェーンを備え、産業環境での安全な運用を想定しています。

主な特長

• 荷重管理を行うトルク制御機構
• 過負荷時にも安全性を確保する熱処理フック
• 粉塵や雨から保護するショックプルーフギアハウジングおよびブレーキハウジング
• 操作時の保持力を高めるゴム製滑り止めハンドル
• 高い制動力、簡単な調整、耐錆処理
• 摩耗を抑える特殊なブレーキ設計
• 機械ヘッドを保護するチェーン位置決めピン
• 重荷重用に特別処理された耐錆チェーン
• 揚程中のチェーンの巻き付き防止装置

動作と規格
レバーブロックは、レバーで駆動されるラチェット式のギア機構で動作します。レバーを操作することで内部のラチェットが回転し、荷を上下させます。内部ギアを切り替えることで上下方向を変更できます。レバーの先端にあるフックが荷を確実に保持します。HSH-VA は顧客要件に応じてカスタマイズ可能で、該当する産業安全規格に準拠できます。

技術パラメータ
Model: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacity (t): 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 6
Standard lift (m): 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5
Running test load (t): 0.75 | 1.125 | 1.5 | 2.25 | 3 | 4.5 | 9
No. of falls of load chain: 1 | 1 | 1 | 1 | 1 | 1 | 2
Load chain diameter (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimension (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimension (mm) B: 80 | 87.5 | 87.5 | 102 | 102 | 109 | 109
Dimension (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Net weight (kg): 3.5 | 7 | 7.5 | 11 | 12 | 19 | 32
Packing (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

仕様

• 製品名: HSH-VA Lever Block Chain Hoist
• ブランド: TOPONE CHAIN
• モデルシリーズ: HSH-VA
• 利用可能モデル: VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• 容量範囲: 0.5 t 〜 6 t
• 標準揚程: 1.5 m（全モデル）
• 実行時試験荷重（モデルごと）: 0.75 t, 1.125 t, 1.5 t, 2.25 t, 3 t, 4.5 t, 9 t
• 荷重チェーンの掛け数: ほとんどのモデルは1掛け、VA-6Tは2掛け
• チェーン径: モデルにより 5 mm、6 mm、8 mm、10 mm
• 各モデルの寸法（A x B x C mm）および正味重量は上記参照
• 各モデルの梱包寸法（cm）は上記参照
