手動式チェーンホイスト HSH-VL

レバーレバー制御手動制御

製品概要

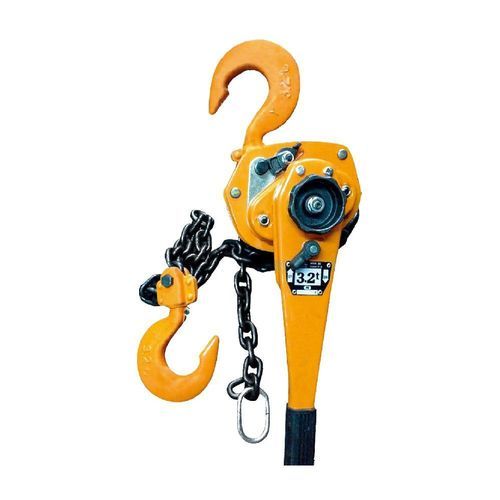

HSH-VL レバーブロック（チェーンホイスト）は、工場や現場での制御された垂直吊り上げと精密な荷姿位置決めのために設計された手動レバーホイストです。高強度合金製のチェーンとフック、狭所での操作に適した360°回転ハンドル、荷保持用のWestonダブルカード自動ブレーキ、表面耐久性を高める粉体塗装仕上げを備えています。複数の荷重容量を選択可能です。

主な特長

• 狭い場所向けの低頭構造によるコンパクト設計
• 高強度合金製チェーンおよびフック
• 狭所での操作を容易にする360°回転ハンドル
• 荷の確実な保持を実現するWestonダブルカード自動ブレーキ
• 耐摩耗性のある粉体塗装ボディ
• 滑り止めゴム付きハンドル
• 対応荷重：0.5 t、0.75 t、1.5 t、3 t、6 t、9 t

仕様

• モデル VL-0.5T — 容量: 0.5 t；標準揚程: 1.5 m；耐荷試験荷重: 0.75 t；チェーン落数: 1；チェーン径: 5 mm；寸法（A×B×C）: 102 × 80 × 95 mm；正味重量: 3.5 kg；梱包: 37×14×17 cm
• モデル VL-0.75T — 容量: 0.75 t；標準揚程: 1.5 m；耐荷試験荷重: 1.125 t；落数: 1；チェーン径: 6.3 mm；寸法（A×B×C）: 155 × 88 × 135 mm；正味重量: 6.6 kg；梱包: 37×14×17 cm
• モデル VL-1.5T — 容量: 1.5 t；標準揚程: 1.5 m；耐荷試験荷重: 2.25 t；落数: 1；チェーン径: 7.1 mm；寸法（A×B×C）: 170 × 110 × 162 mm；正味重量: 11 kg；梱包: 52×14×18 cm
• モデル VL-3T — 容量: 3 t；標準揚程: 1.5 m；耐荷試験荷重: 4.5 t；落数: 1；チェーン径: 9 mm；寸法（A×B×C）: 198 × 120 × 211 mm；正味重量: 17 kg；梱包: 55×16×21 cm
• モデル VL-6T — 容量: 6 t；標準揚程: 1.5 m；耐荷試験荷重: 9 t；落数: 2；チェーン径: 9 mm；寸法（A×B×C）: 198 × 120 × 254 mm；正味重量: 27.5 kg；梱包: 55×16×21 cm
• モデル VL-9T — 容量: 9 t；標準揚程: 1.5 m；耐荷試験荷重: 13.5 t；落数: 3；チェーン径: 9 mm；寸法（A×B×C）: 198 × 120 × 319 mm；正味重量: 47 kg；梱包: 55×16×21 cm

動作
レバーホイストは、レバーの上下操作で駆動される内部ラチェットおよびギア機構により動作します。ギアの回転方向を切り替えて荷を上げ下げします。エンドフックが荷を確実に保持して安定した支持を提供します。用途に応じたカスタマイズが可能です。

技術情報

• シリーズ / モデル: HSH-VL
• 本体仕上げ: 粉体塗装による耐摩耗性
• チェーン＆フック: 高強度合金製
• ブレーキ: Westonダブルカード自動ブレーキ
• ハンドル: ゴム製滑り止め付360°回転ハンドル
• 標準揚程: 1.5 m（表記の全モデル）
• チェーン径: モデルにより5 mm〜9 mm
• 正味重量範囲: モデルにより3.5 kg〜47 kg
