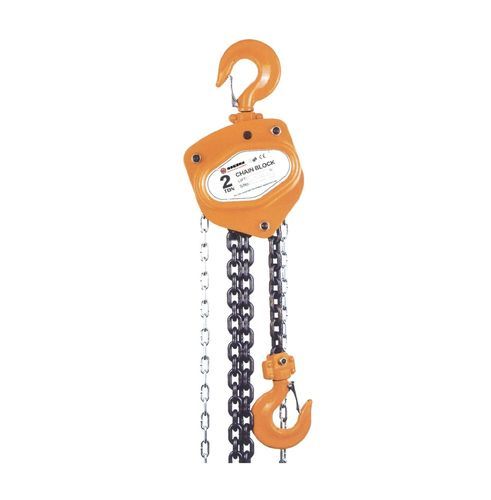

手動式チェーンホイスト HSZ-A series

手動頑丈コンパクト

製品説明
HSZ-A 手動チェーンホイストは、0.5～20 tの能力範囲を持つコンパクトで高耐久な手動荷役装置で、30 tおよび50 tの重荷重モデルも用意されています。国際規格に準拠して設計され、ディスクブレーキ、高品質合金鋼の荷重チェーン、亜鉛めっきの手動チェーンを備えています。フックは鍛造・熱処理済みで、高い耐荷重性と長寿命を実現します。

導入

• 荷重範囲：0.5 t～20 t、重荷重オプション：30 t、50 t。
• 国際規格に適合したコンパクトで堅牢な構造。
• 荷重保持に適した信頼性のあるディスクブレーキ。
• 耐久性を確保する標準の合金鋼荷重チェーンと亜鉛めっき手動チェーン。
• 鍛造・熱処理されたフックにより高い強度と長寿命を実現。

仕様
MODEL: HSZ-A1/2 | HSZ-A1 | HSZ-A1 1/2 | HSZ-A2 | HSZ-A3 | HSZ-A5 | HSZ-A10
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15
Min. distance between hooks (mm): 285 | 315 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load (n): 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines: 1 | 1 | 1 | 1 | 2 | 2 | 4
Diameter of load chain (mm): 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
Net weight (kg): 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight (kg): 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing (L*W*H) (cm): 30*17*32 | 30*17*32 | 30*17*32 | 28*19*23 | 30*17*32 | 40*20*34 | 62*50*26

技術仕様

• シリーズ：HSZ-A 手動チェーンホイスト（モデル HSZ-A1/2～HSZ-A10）。
• 能力範囲および重荷重バリアントは上記のとおり。
• 構造：国際規格に準拠したコンパクトで堅牢な設計。
• ブレーキ：荷重制御のための信頼性のあるディスクブレーキ。
• チェーン：標準の高品質合金鋼荷重チェーン。
• 手動チェーン：耐食性のある亜鉛めっき手動チェーン。
• フック：鍛造・専門的な熱処理により高い強度と長寿命を実現。
• 例：HSZ-A1/2 は容量 0.5 t、正味重量 8.4 kg、標準揚程 2.5 m、チェーン径 6.3 mm。
