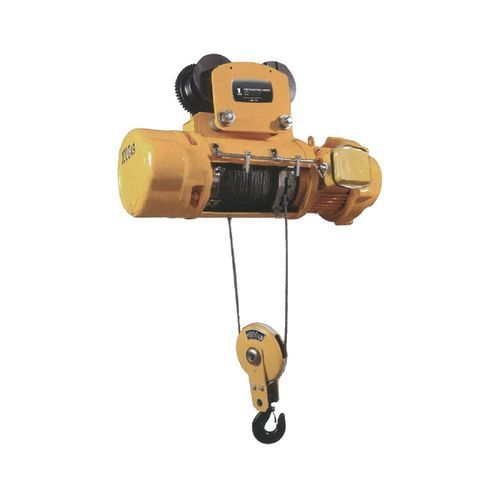

電動式チェーンホイスト

シングルガーダコンパクトモーター駆動

概要
MD1 Electric Hoistは、単梁クレーン、倉庫、橋梁用途向けに設計されたコンパクトな電動ワイヤロープホイストです。二段速の巻上げにより荷の精密な位置決めが可能で、3段ヘリカルギア減速機による滑らかな伝達と高始動トルクを持つ円錐ロータ巻上げモータを備えています。産業用途での信頼性と保守性を考慮した構成です。

導入

• 二段速（通常／低速）で低速時の積み下ろしを制御可能。
• 用途：単梁橋形クレーン、倉庫、橋梁。
• 伝達：3段固定軸ヘリカルギア減速機。歯車と軸は熱処理された合金鋼製。
• ハウジング：高品質の鋳鉄製ボックスおよびカバー、密 assemblyで良好なシール性。
• 電気安全：主回路非常停止、上下移動のリミット（火災カットオフリミッタ）を装備。
• ワイヤロープ：GB1102-74（6 x 37 + 1）の揚程用鋼索を採用し耐久性を確保。
• モータ：円錐ロータ非同期巻上げモータ、高トルクで追加ブレーキ不要；定格負荷継続率25％；絶縁クラスBまたはF；保護等級IP44/IP54。
• 操作：手持ちボタン操作。ロープ操作またはコードレス無線リモコン対応。

パラメータ
定格荷重（トン）：0.5, 1, 2, 3, 5, 10, 16
揚程（m）：3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
巻上速度（m/min）：8/0.8（全容量共通）
走行速度（m/min）：20/30
ワイヤ径（mm）：4.8, 7.4, 11, 13, 15.5, 15.5, 15.5
I形鋼（GB706-88）：16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
巻上モータ出力（kW）：0.8, 1.5, 3, 4.5, 7.5, 13, 13
走行モータ出力（kW）：0.2, 0.2, 0.4, 0.4, 0.8, 0.8*2, 0.8*2
電圧：220V / 380V / 440V、50Hz / 60Hz、3相
二重ビーム：カスタマイズ可能

仕様 / 技術仕様

• 型式：MD1 Electric Hoist
• 用途：単梁クレーン、倉庫、橋梁
• 伝達：3段固定軸ヘリカルギア減速機、熱処理合金鋼の歯車・軸
• ハウジング：鋳鉄ボックス・カバー、密封組立
• ワイヤロープ：GB1102-74（6 x 37 + 1）
• モータ：円錐ロータ非同期巻上げモータ、高トルク、追加ブレーキ不要、25%定格負荷率
• 絶縁：クラスBまたはF
• 保護等級：IP44 / IP54
• 制御：手持ちボタン式；ロープ操作またはコードレス無線リモコン対応
• 安全：主回路非常停止；上下移動リミット
• 速度：二段速巻上げ（例 8 / 0.8 m/min）；走行 20 / 30 m/min
• 電圧オプション：220V / 380V / 440V、50Hz / 60Hz、3相
