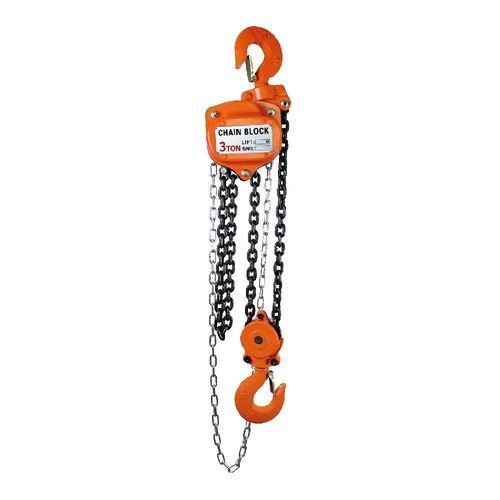

手動式チェーンホイスト HS-VL series

手動頑丈コンパクト

製品説明
HS-VL 手動チェーンホイストは日本の技術で設計されたシリーズで、0.5Tから50Tまでの荷重を少ない作業力で吊り上げることができます。自動二重爪（ポール）ブレーキシステムを採用し、合金鋼の荷重チェーンと亜鉛めっきの手引きチェーンストリップで摩耗に強く設計されています。フックは鍛造・熱処理されており耐久性があります。精密な荷重制御のためのオプションのロードリミッターも用意されています。ラインナップは小型の0.5Tモデルから大型の50Tモデルまであり、標準揚程はモデルにより通常2.5mまたは3mです。

導入

• 日本の設計技術
• オプションのロードリミッター対応
• 少ない力で大きな荷重を吊り上げ可能
• 合金鋼製荷重チェーンと亜鉛めっき手引きチェーンストリップ
• 鍛造・熱処理されたフックにより長寿命
• 作業荷重範囲：0.5トン〜50トン（リストのモデル参照）

パラメータ
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

特長 / 技術仕様

• シリーズ：HS-VL 手動チェーンホイスト（上記モデル）
• 容量範囲：0.5トン〜50トン
• 標準揚程：モデルにより通常2.5mまたは3m
• チェーンの荷重試験値：0.75 t〜75 t
• 荷重チェーンの掛数：1〜20（モデル依存）
• 荷重チェーン径：モデルにより5 mm〜9 mm
• 自動二重爪ブレーキシステムにより確実な保持
• 合金鋼製荷重チェーンおよび亜鉛めっき手引きチェーンストリップで耐摩耗性を確保
• 鍛造・熱処理フックにより高強度と長寿命を実現
• オプションのロードリミッターで安全性と精密な荷重制御を向上
• 機種により本体重量と梱包寸法は異なります（上記パラメータ参照）
