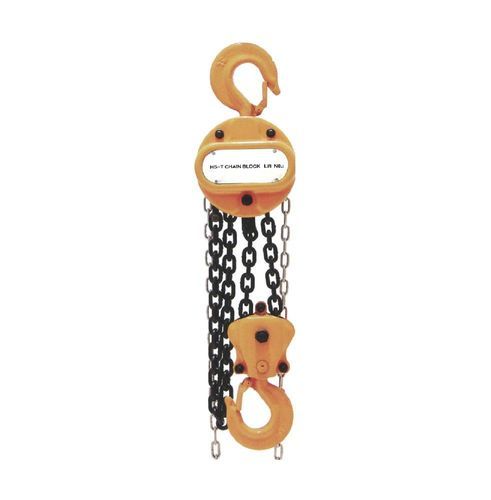

手動式チェーンホイスト HSZ-T series

手動コンパクト運搬管理用

概要
HSZ-T 手動チェーンブロックは、設置、荷揚げ、積み降ろし作業向けに設計された携帯型の手動揚重装置です。外部電源を必要とせず、屋外や電源のない場所での使用に適しています。

導入

• 安全で信頼性の高い設計、メンテナンスは少なめで済みます。
• 機械的有利比により作業者の手動力が低減されます。
• 軽量で取り扱い・持ち運びが容易です。
• コンパクトな寸法で狭いスペースでも使用可能です。
• 耐久性のある部品で長寿命を実現します。

仕様
型式: HSZ-T1/2 | HSZ-T1 | HSZ-T1 1/2 | HSZ-T2 | HSZ-T3 | HSZ-T5 | HSZ-T10
容量 (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
標準揚程 (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
試験荷重 (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
フック間最小距離 (mm): 255 | 306 | 368 | 444 | 486 | 616 | 700
満載揚上時のチェーン引力 (N): 221 | 304 | 343 | 314 | 646 | 383 | 392
荷重チェーンの落下本数: 1 | 1 | 1 | 2 | 2 | 2 | 4
荷重チェーン径 (mm): 6 | 6 | 8 | 6 | 5 | 10 | 10
正味重量 (kg): 8 | 10 | 16 | 14 | 24 | 36 | 68
総重量 (kg): 10 | 13 | 20 | 17 | 28 | 45 | 83
梱包 (L*W*H) (cm): 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

特長 / 技術仕様

• シリーズ: HSZ-T
• 容量範囲: 0.5 t〜10 t（型式: HSZ-T1/2、HSZ-T1、HSZ-T1 1/2、HSZ-T2、HSZ-T3、HSZ-T5、HSZ-T10）
• 標準揚程: 2.5 m（ほとんどの型式）；HSZ-T10は最大3.5 m
• 試験荷重: 型式により0.75 t〜12.5 t
• フック間最小距離: 型式により255 mm〜700 mm
• 満載時のチェーン引力: 221 N〜646 N（型式により異なる）
• 荷重チェーンの落下本数: 型式により1、2または4
• 荷重チェーン径: 型式により5 mm〜10 mm
• 正味重量: 8 kg〜68 kg、総重量: 10 kg〜83 kg
• 梱包寸法: 型式により異なります（仕様欄参照）
