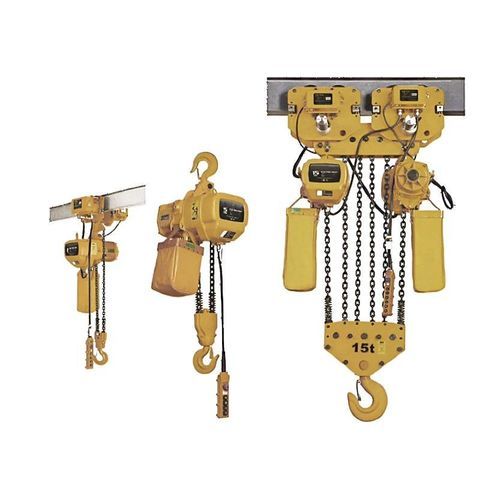

電動式チェーンホイスト HHBB series台車制限ヘッドルームダブル
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動式
- その他の特徴
- コンパクト, 運搬管理用, ダブル, 制限ヘッドルーム, 台車
- ストランド数
- 1本, 2本
- 最大牽引力
最大: 5 t
(5.51 us ton)最少: 0.5 t
(0.55 us ton)- 引き上げの高さ
3 m
(9'10" )- 巻上速度
最大: 78 m/min
最少: 2.8 m/min
- 出力
1.1 kW, 1.5 kW, 3 kW
(1.5 hp, 2.04 hp, 4.08 hp)- 重量
最大: 133 kg
(293.21 lb)最少: 42 kg
(92.59 lb)
詳細
概要
HHBBシリーズのチェーン式電動ホイストは、本体とビーム間の距離を最小化する低天井対応のコンパクト設計を採用しています。垂直荷役効率が向上し、低天井の設備、仮設プラントや作業スペースを最大化したい現場に適しています。
主な特長
技術仕様
モデルと構成
用途
規格・認証
原資料に記載なし — 購入前に適用される地域規格を確認し、メーカーの認証情報を取得してください。
据付と保守
HHBBシリーズのチェーン式電動ホイストは、本体とビーム間の距離を最小化する低天井対応のコンパクト設計を採用しています。垂直荷役効率が向上し、低天井の設備、仮設プラントや作業スペースを最大化したい現場に適しています。
主な特長
- フックアプローチを抑える低天井構造。
- 1本掛け／2本掛けの構成で0.5 t〜5 tの容量に対応。
- 標準揚程3 m（特注揚程対応可）。
- 用途に応じたチェーン径やモーター出力の選択肢。
- ビームへの取り付けが容易で、メンテナンス作業へのアクセス性を確保。
技術仕様
- 型式範囲: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
- 能力 (t): 0.5 | 1.0 | 2.0 | 1.0 | 2.0 | 3.0 | 5.0
- 標準揚程 (m): 全機種 3 m
- 試験荷重 (t): 6.25 | 12.5 | 25 | 12.5 | 25 | 37.5 | 62.5
- モーター出力 (kW): 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 3.0 | 3.0
- 掛け数（チェーン本数）: 1 | 1 | 1 | 1 | 2 | 2 | 2
- チェーン径 (mm): 6.3 | 7.1 | 10 | 6.3 | 7.1 | 10 | 11.2
- 巻上速度 (m/min): 7.8 | 6.8 | 6.8 | 3.9 | 3.4 | 5.8 | 2.8
- 本体質量 (kg): 42 | 59 | 110 | 47 | 69 | 123 | 133
- チェーン重量 (kg/m): 0.5 | 1.1 | 2.2 | 1.0 | 2.2 | 4.4 | 5.8
モデルと構成
- A型／B型は取り付けやモーター・速度のバリエーションがあり、型式で詳細を確認してください。
- 1本掛けは巻上速度が速く、2本掛けは定格容量を高め速度は低くなります。
- 標準揚程は3 m。プロジェクトに応じて特注揚程やトロリーを手配可能です。
用途
- 工場の作業場、軽〜中量生産ライン、モジュラー／仮設プラント。
- 低天井の工事現場やメンテナンスベイ。
- 0.5〜5 tの可変レンジを必要とする、設置スペースが限られる用途。
規格・認証
原資料に記載なし — 購入前に適用される地域規格を確認し、メーカーの認証情報を取得してください。
据付と保守
- 適合するビームに取り付け、天井高とトロリー互換性を確認してください。
- メーカーの指示に従い、チェーン点検・給油・モーター保守を定期的に実施してください。
- 据付後および主要な変更後は荷重試験と安全点検を実施してください。
