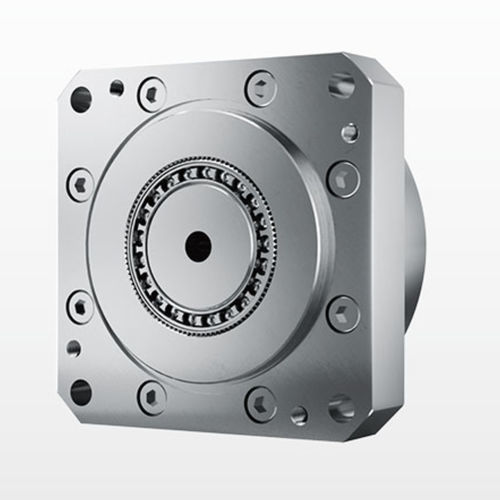

Redutor harmônico NCGF-U-I

coaxial1–5 Nm5–10 Nm

Visão geral do produto Caixa de engrenagens de ondas de tensão da série NCGF-U-I da DESBOERN

• Modelo: 11\\14
• Razão de Redução: 50 - 100
• Backlash: 930arcsec
• Binário de Saída Nominal: 3.5-7.8 Nm

Instruções de encomenda ① Nome do modelo | ② Código da especificação | ③ Taxa de redução | ④ Código da estrutura | ⑤ Tipo de gerador | ⑥ Especificação personalizada (Local de produção: N é o código de fábrica) (Forma do Flexspline: tipo de cartola L, tipo de copo C) (Comprimento do Flexspline: tipo padrão S, tipo de tubo curto D) (Design de alto torque: G para design de alto torque, em branco para tipo padrão) (Estrutura especial: T para estrutura de gerador de três ondas) Caraterísticas principais Alta precisão: vários dentes engrenam ao mesmo tempo em duas posições simétricas de 180 graus, reduzindo o erro de passo da engrenagem e o erro de passo cumulativo e proporcionando alta precisão de posição e rotação. Grande rácio de transmissão: a transmissão de ondas de deformação de fase única pode atingir i = 30-500 com uma estrutura simples; três partes básicas no mesmo eixo atingem um rácio de velocidade elevado. Elevada capacidade de suporte: os dentes de engrenagem e o contacto de superfície combinados com múltiplos dentes de engrenagem simultâneos reduzem a carga da área da unidade e aumentam a capacidade de suporte em comparação com outras formas de transmissão. Pequenas dimensões e peso reduzido: o volume e o peso podem ser grandemente reduzidos para conseguir uma miniaturização e um design leve. Alta eficiência de transmissão e longa vida útil. Transmissão suave, sem impacto e com baixo ruído. Especificações técnicas da caixa de velocidades Caixa de velocidades de ondas de deformação do tipo NCGF-11-00-U-I Modelo | Relação de transmissão | Velocidade nominal à entrada de 2000 r/min (Nm) | Binário máximo admissível durante o arranque/paragem (Nm) | Binário médio admissível em carga (Nm) | Binário máximo admissível momentâneo (Nm) | Velocidade máxima admissível de entrada (rpm) | Velocidade média admissível de entrada (rpm) | Binário de arranque | Folga (arcsec) | Vida útil (hora) | Peso (Kg) NCGF-11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0.17 NCGF-11 | 100 | 5 | 11 | 8.9 | 25 | 8500 | 3500 | 1.5 | 30 | 10000 | 0.17 NCGF-14-00-U-I Redutor de onda de deformação Modelo | Relação de transmissão | Velocidade nominal à entrada de 2000 r/min (Nm) | Binário máximo admissível durante o arranque/paragem (Nm) | Binário médio admissível em carga (Nm) | Binário máximo admissível momentâneo (Nm) | Velocidade máxima admissível de entrada (rpm) | Velocidade média admissível de entrada (rpm) | Binário de arranque | Folga (arcsec) | Vida útil (hora) | Peso (kg) NCGF-14 | 50 | 5,4 | 18 | 6,9 | 35 | 8500 | 3500 | 4,1 | 20 | 10000 | 0,39 NCGF-14 | 80 | 7.8 | 23 | 11 | 47 | 8500 | 3500 | 2.8 | 20 | 15000 | 0.39 NCGF-14 | 100 | 7.8 | 28 | 11 | 54 | 8500 | 3500 | 2.5 | 20 | 15000 | 0.39 Caraterísticas / especificações técnicas

• Série: NCGF-U-I
• Modelos / Códigos de especificação: 11, 14 (outros: 17, 20, 25, 32, 40, etc.)
• Relações de redução disponíveis: 30, 50, 80, 100, 120, 160, etc.
• Formas de flexoplano: L = tipo cartola, C = tipo copo
• Comprimentos das flexoplinas: S = tipo padrão, D = tipo tubo curto
• Tipo de gerador de ondas: C = tipo componente, U = tipo combinado
• Opção de binário elevado: G = design de binário elevado (em branco = tipo padrão)
• Código de projeto personalizado: E001 para caixas de engrenagens de ondas de deformação personalizadas
• Passagem típica: 830 arcsec (algumas listagens mostram 20 arcsec para modelos específicos)
• Faixa de torque de saída nominal mostrada: 3.5 6 7.8 Nm dependendo do modelo e da relação
• Vida útil típica listada: 10000 615000 horas dependendo do modelo/relação
