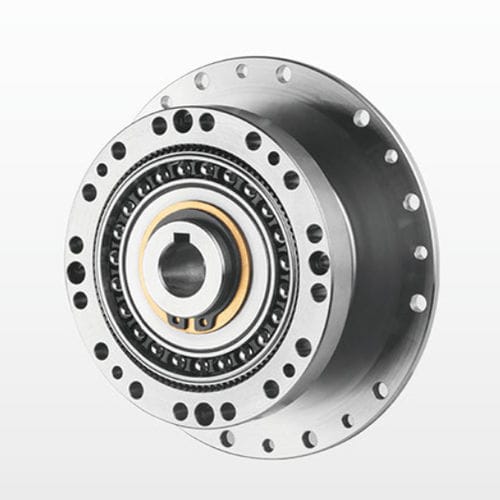

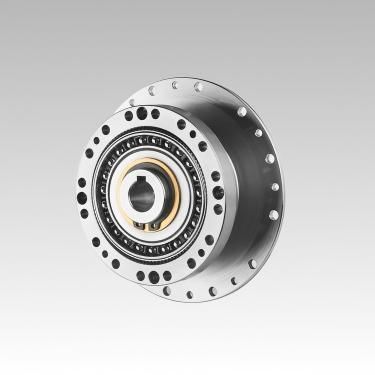

Redutor harmônico NLGS-C-Ⅱ Series

harmônicocoaxialde eixo maciço

Visão geral do produto
A série NLGS-C-Ⅱ da DESBOERN são redutores strain wave (onda de deformação) de estágio único, compactos, concebidos para aplicações industriais que exigem precisão de posicionamento, elevados índices de redução e espaço reduzido. Modelos: 14, 17, 20, 25, 32, 40. Relações típicas: 30, 50, 80, 100, 120, 160. Torque nominal aproximado na série: 7 Nm a 382 Nm; folga típica ≤20 arcsec.

Instruções de encomenda (código de identificação / especificação)
Estrutura do código: ① Código da fábrica | ② Código do modelo (14,17,20,25,32,40) | ③ Relação de redução (ex. 30,50,80,100,120,160) | ④ Código de estrutura | ⑤ Tipo de gerador de onda (C = componente, U = combinado) | ⑥ Código de projeto/personalizado (ex. E001). Forma da flexspline: L = top-hat, C = cup. Comprimento: S = standard, D = curto. Opção de alta torque: G. Estrutura especial de três ondas: T.

Principais características

• Alta precisão de posicionamento: contacto múltiplo dos dentes em duas posições simétricas a 180° reduz erros acumulados de passo.
• Elevada redução numa única etapa: design compacto que permite relações elevadas (tip. i = 30–500 conforme configuração).
• Alta capacidade de carga: múltiplos contatos de dentes reduzem a carga por unidade de área aumentando a capacidade face a muitas transmissões convencionais.
• Compacto e leve: adequado para miniaturização e instalações com espaço limitado.
• Alta eficiência, longa vida útil, funcionamento suave e baixo ruído.

Especificações técnicas (resumo por modelo)
Valores típicos abaixo; a seleção final depende da relação e do código de estrutura.

• NLGS-14 — Relações: 50 (Nominal 7,0 Nm), 80 (10 Nm), 100 (10 Nm). Velocidade máxima de entrada: 8500 rpm. Folga: ≤20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,11 kg.
• NLGS-17 — Relações: 50 (21 Nm), 80 (29 Nm), 100 (31 Nm), 120 (31 Nm). Velocidade máxima de entrada: 7300 rpm. Folga: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,18 kg.
• NLGS-20 — Relações: 50 (33 Nm), 80 (44 Nm), 100–160 (52 Nm). Velocidade máxima de entrada: 6500 rpm. Folga: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,31 kg.
• NLGS-25 — Relações: 50 (51 Nm), 80 (82 Nm), 100–160 (87 Nm). Velocidade máxima de entrada: 5600 rpm. Folga: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,48 kg.
• NLGS-32 — Relações: 50 (99 Nm), 80 (153 Nm), 100–160 (178 Nm). Velocidade máxima de entrada: 4800 rpm. Folga: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~0,97 kg.
• NLGS-40 — Relações: 50 (178 Nm), 80 (268 Nm), 100–160 (345–382 Nm). Velocidade máxima de entrada: 4000 rpm. Folga: 20 arcsec. Vida útil: 10.000–15.000 h. Peso: ~1,87 kg.

Métodos de instalação (resumo)
Dois procedimentos recomendados: Método 1 — fixar a flange de saída, preencher o gerador de onda e as cavidades das flanges com a graxa especificada, montar o gerador no eixo do motor, inserir no redutor e apertar com parafusos e anilhas; usar junta de vedação se necessário; rodar o motor a baixa velocidade (~100 rpm) antes do aperto final. Método 2 — ligar redutor e motor por flange, aplicar graxa nas cavidades e no gerador, fixar o gerador no eixo, depois ligar a flange de saída ao spline circular. Cumprir tolerâncias de flange, torques de aperto e recomendações de travamento de rosca do fabricante.

Especificações / opções técnicas

• Série: NLGS-C-Ⅱ (transmissões strain wave)
• Fabricante: DESBOERN
• Tamanhos disponíveis: 14, 17, 20, 25, 32, 40
• Relações típicas: 30, 50, 80, 100, 120, 160 (dependendo do modelo)
• Intervalo de torque nominal: ~7 Nm a 382 Nm
• Folga típica: ≤20 arcsec
• Flexspline: L (top-hat), C (cup); comprimentos: S (standard), D (short)
• Gerador de onda: C (componente) ou U (combinado)
• Opções: G = design de alto torque, T = estrutura de três ondas, E001 = código de projeto personalizado
