Visão geral do produto

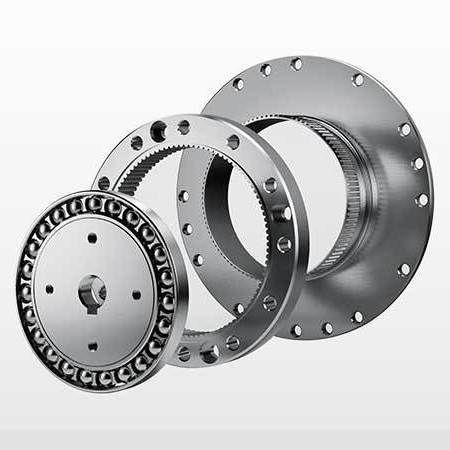

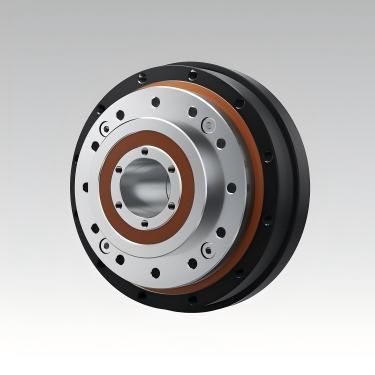

Caixa de engrenagens de onda de tensão da série DESBOER NLGD-C-Ⅰ
- Opções de modelos: 14, 17, 20, 25, 32, 40
- Razão: 50 - 160 (exemplos: 30, 50, 80, 100, 120, 160)
- Backlash: ≤20 arcsec (valor típico disponível mostrado ±20 arcsec)
- Binário de saída nominal: 3.7 - 206 Nm (depende do modelo e da relação)
Instruções de encomenda (discriminação do código)
- ① Nome do modelo (séries: NLGS, NCGS, NCGD, NLGD, NLGST etc.)
- ② Código de especificação (como 14, 17, 20, 25, 32, 40)
- ③ Rácio de redução (como 30, 50, 80, 100, 120, 160)
- ④ Código de estrutura (variante de estrutura do produto)
- ⑤ Tipo de gerador de ondas: C = tipo de componente, U = tipo combinado
- ⑥ Especificação personalizada: E001 é o código de projeto para caixas de velocidades de ondas de deformação personalizadas
- Notas adicionais: Código de local de produção N; Forma Flexspline: L = tipo cartola, C = tipo copo; Comprimento do Flexspline: S = standard, D = tubo curto; Design de binário elevado: G = design de binário elevado (em branco para o padrão); Estrutura especial: T = estrutura de gerador de três ondas
Caraterísticas principais
- Alta precisão: vários dentes engrenam simultaneamente em duas posições simétricas de 180 ° para reduzir erros de passo e alcançar uma precisão de posição e rotação muito alta.
- Grande taxa de transmissão: a transmissão de ondas de deformação de estágio único pode atingir i = 30-500; estrutura simples com três partes básicas no mesmo eixo para atingir alta taxa de velocidade.
- Alta capacidade de suporte: o contato da superfície do dente e vários dentes de malha reduzem a carga da área da unidade, melhorando a capacidade de suporte em comparação com outras formas de transmissão.
- Compacto e leve: menor volume e peso em comparação com dispositivos de engrenagem comuns, permitindo miniaturização e projetos leves.
- Alta eficiência de transmissão e longa vida útil.
- Transmissão suave com baixo ruído e sem impacto.
Dados típicos do gerador de ondas / interface mecânica
MODELO | U | T | W
Gerador de ondas-A Ø6 | Ø6H7 | 7+0.1/0 | 2P9/JS9
Gerador de ondas-A Ø8 | Ø8H7 | 9.4+0.1/0 | 3P9/JS9
Gerador de ondas-A Ø11 | Ø11H7 | 12.8+0.1/0 | 4P9/JS9
Gerador de ondas-A Ø15 | Ø15H7 | (não ilustrado) | (não ilustrado)
Gerador de ondas-A Ø20 | Ø20H7 | (não ilustrado) | (não ilustrado)
Tabelas técnicas da caixa de velocidades (linhas extraídas selecionadas)
NCGD-14 (linhas de exemplo)
Modelo: NCGD-14 | Relação de transmissão: 50 | Velocidade nominal @2000 r/min Entrada: 3.7 Nm | Max. Binário admissível durante o arranque/paragem: 12 Nm | Max. Binário de carga médio admissível: 4.8 Nm | Max. Binário momentâneo admissível: 23 Nm | Máx. Velocidade de entrada máxima permitida: 8500 rpm | Velocidade de entrada média permitida: 3500 rpm | Binário de arranque: 6,2 cNm | Folga: ±20 arcsec | Vida útil: 9000 horas
Modelo: NCGD-14 | Relação de engrenagem: 80 | Velocidade nominal @2000 r/min Entrada: 5.4 Nm | Max. Binário admissível durante o arranque/paragem: 16 Nm | Máx. Binário médio de carga admissível: 7,7 Nm | Binário máx. Momentâneo admissível: 35 Nm | Velocidade média de entrada permitida: 3500 rpm | Folga: ±20 arcsec | Vida útil: 10000 horas
Modelo: NCGD-14 | Relação de engrenagem: 100 | Velocidade nominal @2000 r/min Entrada: 5.4 Nm | Max. Binário admissível durante o arranque/paragem: 19 Nm | Máx. Binário médio de carga admissível: 7,7 Nm | Binário máximo de carga momentânea admissível: 7,7 Nm Momentâneo admissível: 35 Nm | Binário de arranque: 4.8 cNm | Folga: ±20 arcsec | Vida útil: 10000 horas
NLGD-17 (linhas selecionadas)
Modelo: NLGD-17 | Relação de engrenagem: 50 | Velocidade nominal @2000 r/min Entrada: 11 Nm | Max. Binário admissível durante o arranque/paragem: 23 Nm | Max. Binário médio de carga admissível: 18 Nm | Binário máx. Binário momentâneo permitido: 48 Nm | Máx. Velocidade de entrada máxima permitida: 7300 rpm | Velocidade de entrada média permitida: 3500 rpm | Binário de arranque: 19 cNm | Folga: ±20 arcsec | Vida útil: 9000 horas
Modelo: NLGD-17 | Relação de engrenagem: 80 | Velocidade nominal @2000 r/min Entrada: 15 Nm | Max. Binário admissível durante o arranque/paragem: 29 Nm | Máx. Binário médio admissível em carga: 19 Nm | Binário máximo admissível em carga momentânea: 29 Nm Momentâneo admissível: 61 Nm | Binário de arranque: 16 cNm | Folga: ±20 arcsec | Vida útil: 10000 horas
Modelo: NLGD-17 | Relação de engrenagem: 100 | Velocidade nominal @2000 r/min Entrada: 16 Nm | Torque máx. Binário admissível durante o arranque/paragem: 37 Nm | Máx. Binário médio de carga admissível: 27 Nm | Binário máximo de carga momentânea admissível: 27 Nm Binário momentâneo admissível: 71 Nm | Binário de arranque: 17 cNm | Folga: ±20 arcsec | Vida útil: 10000 horas
NLGD-20 (linhas selecionadas)
Modelo: NLGD-20 | Relação de engrenagem: 50 | Velocidade nominal @2000 r/min Entrada: 17 Nm | Max. Binário admissível durante o arranque/paragem: 39 Nm | Max. Binário médio de carga admissível: 24 Nm | Binário máximo admissível durante o arranque/paragem: 39 Nm Binário momentâneo admissível: 69 Nm | Máx. Velocidade de entrada máxima permitida: 6500 rpm | Velocidade de entrada média permitida: 3500 rpm | Binário de arranque: 25 cNm | Folga: 20 arcsec | Vida útil: 9000 horas
Modelo: NLGD-20 | Relação de engrenagem: 80 | Velocidade nominal @2000 r/min Entrada: 24 Nm | Torque máx. Binário admissível durante o arranque/paragem: 51 Nm | Máx. Binário de carga médio admissível: 33 Nm | Max. Momentâneo: 89 Nm | Binário de arranque: 23 cNm | Folga: 20 arcsec | Vida útil: 10000 horas
Modelo: NLGD-20 | Relação de engrenagem: 100 | Velocidade nominal @2000 r/min Entrada: 28 Nm | Max. Binário admissível durante o arranque/paragem: 57 Nm | Máx. Binário de carga médio permitido: 34 Nm | Max. Momentâneo: 95 Nm | Binário de arranque: 22 cNm | Folga: 20 arcsec | Vida útil: 10000 horas
Modelo: NLGD-20 | Relação de engrenagem: 120 | Velocidade nominal @2000 r/min Entrada: 28 Nm | Max. Binário admissível durante o arranque/paragem: 60 Nm | Máx. Binário de carga médio admissível: 34 Nm | Max. Binário momentâneo admissível: 95 Nm | Binário de arranque: 22 cNm | Vida útil: 10000 horas
Modelo: NLGD-20 | Relação de transmissão: 160 | Velocidade nominal @2000 r/min Entrada: 28 Nm | Binário máx. Binário admissível durante o arranque/paragem: 64 Nm | Máx. Binário de carga médio admissível: 34 Nm | Max. Binário momentâneo admissível: 95 Nm | Binário de arranque: 22 cNm | Vida útil: 10000 horas
NLGD-25 (linhas selecionadas)
Modelo: NLGD-25 | Relação de engrenagem: 50 | Velocidade nominal @2000 r/min Entrada: 27 Nm | Max. Binário admissível durante o arranque/paragem: 69 Nm | Max. Binário de carga médio admissível: 38 Nm | Max. Binário momentâneo admissível: 127 Nm | Máx. Velocidade de entrada permitida: 5600 rpm | Velocidade média de entrada permitida: 3500 rpm | Binário de arranque: 39 cNm | Folga: 20 arcsec | Vida útil: 9000-10000 horas (dependendo do rácio)
Outros tamanhos de NLGD (32, 40) incluem maior capacidade de binário e maiores binários momentâneos permitidos, com velocidades de entrada máximas permitidas a diminuir à medida que o tamanho aumenta (exemplos mostrados nas tabelas).
Métodos de instalação (resumo)
Método 1: Fixar a caixa de engrenagens à flange de saída e a flange de entrada à estria circular; encher o gerador de ondas, a cavidade da caixa de engrenagens e a cavidade da flange do motor com a massa lubrificante especificada; fixar o motor e a flange; fixar o gerador de ondas à extremidade do veio do motor com parafusos e anilhas planas; rodar lentamente o gerador de ondas e inseri-lo na caixa de engrenagens; ligar a caixa de engrenagens à flange do motor. Recomendações: fabricar a flange de acordo com os requisitos de precisão da instalação; utilizar parafusos de alta resistência 12.9 com adesivo de bloqueio de roscas; fazer funcionar o motor a baixa velocidade (~100 r/min) como amaciamento antes do aperto final; seguir as dimensões especificadas para a cavidade da flange e a massa lubrificante e consultar a tabela de binários de aperto dos parafusos.
Método 2: Ligar a caixa de velocidades e o motor através da flange; encher as cavidades com massa lubrificante; aplicar massa lubrificante no gerador de ondas e fixar à extremidade do veio do motor com parafusos e anilhas planas; encher a cavidade da flange de saída com massa lubrificante e, em seguida, ligar e fixar à estria circular. Aplicam-se as mesmas recomendações do Método 1.
Caraterísticas / especificações técnicas
- Série / Modelo: NLGD-C-Ⅰ (tamanhos 14, 17, 20, 25, 32, 40)
- Relações de redução disponíveis: 30, 50, 80, 100, 120, 160 (e outras por tabela)
- Backlash: tipicamente ±20 arcsec (≤20 arcsec alcançável)
- Faixa de torque nominal de saída (exemplos de séries): 3.7 Nm (tamanhos mais pequenos) até 206 Nm (tamanhos maiores) dependendo da relação/modelo
- Exemplos de velocidade de entrada máxima permitida: 8500 rpm (tamanhos pequenos) até 3000-4000 rpm para tamanhos maiores (ver tabelas por modelo)
- Velocidade média de entrada permitida típica: 3500 rpm (tamanhos mais pequenos), diminuindo para tamanhos maiores
- Valores de binário de arranque e cNm fornecidos por modelo/relação nas tabelas técnicas acima
- Padrões de furo/interface do gerador de ondas: Ø6, Ø8, Ø11, Ø15, Ø20 com encaixes H7 e valores de tolerância especificados
