Redutor harmônico NLGS-U-V
harmônicocoaxial5–10 Nm

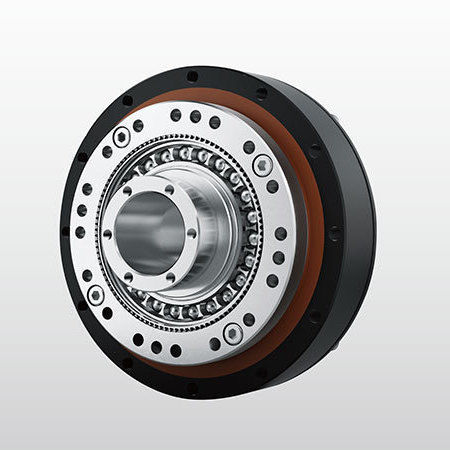

Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm

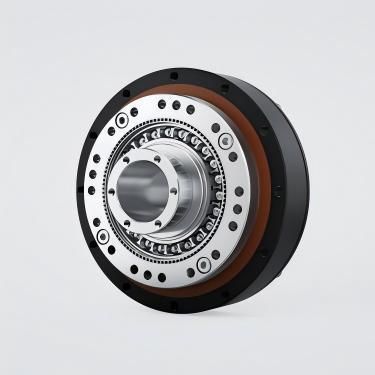

Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 2
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 3
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 4
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 5
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 6
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 7
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 8
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 9
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 10
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 11
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 12
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 13
Redutor harmônico - NLGS-U-V - DESBOER - harmônico / coaxial / 5–10 Nm - imagem - 14
Guardar nos favoritos
Comparar
Mais informações no site da DESBOER

Características

Tipo
harmônico
Orientação dos eixos
coaxial
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 10–20 Nm, 5–10 Nm
Montagem
para montagem em flange
Características construção
compacto
Número de estágios
de simples estágio
Performance
de precisão, silencioso, de alto rendimento, com folga reduzida
Aplicações
para têxteis, para robótica, para produtos farmacêuticos, para máquina embaladora, para máquina de soldagem, para máquina de impressão, para máquina-ferramenta, para dispositivo médico, para automóvel
Velocidade de rotação

MÍN: 3.000 rpm
(18.849,5559 rad.min-1)

MÁX: 8.500 rpm
(53.407,0751 rad.min-1)

Folga

0,01 °

Relação de redução

MÍN: 30 unit

MÁX: 500 unit

Peso

MÍN: 0,45 kg
(0,99 lb)

MÁX: 5,4 kg
(11,9 lb)

Descrição

Visão geral do produto
  • Produto: redutor por onda DESBOERN série NLGS-U-V
  • Gama de tamanhos: 14, 17, 20, 25, 32, 40
  • Relações de redução típicas: 30, 50, 80, 100, 120, 160 (estágio único)
  • Folga (backlash): ≤20 arcsec (tip. ±20 arcsec)
  • Faixa de torque de saída nominal indicada: 7–382 Nm


Instruções de encomenda
  • 1. Nome do modelo — família (ex. NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Código de tamanho — 14, 17, 20, 25, 32, 40
  • 3. Relação de redução — ex. 30, 50, 80, 100, 120, 160
  • 4. Código de estrutura — variante conforme tabela de estrutura
  • 5. Tipo de gerador de onda — C (componente) ou U (combinado)
  • 6. Código personalizado — códigos de projeto (ex. E001) para especificações personalizadas


Características principais
  • Alta precisão de posicionamento: engrenamento múltiplo em duas posições simétricas de 180° reduz o erro de passo e o erro acumulado para rotação e posicionamento precisos.
  • Alta relação de transmissão em design compacto: transmissão por onda de estágio único alcança relações elevadas (tip. i = 30–500) com três componentes coaxiais.
  • Alta capacidade de carga: contacto entre superfícies dentadas e múltiplo engrenamento reduzem a carga por unidade de área e aumentam a capacidade em comparação com engrenagens convencionais.
  • Compacto e leve: volume e massa reduzidos, adequado para aplicações com restrição de espaço e peso.
  • Operação eficiente e suave com baixo impacto, baixo ruído e longa vida útil quando operado dentro dos limites especificados.


Especificações técnicas (selecionadas)
  • NLGS-14: razões exemplo 50/80/100 — torque nominal 7–10 Nm; velocidade máxima de entrada 8500 rpm; vida útil 10.000–15.000 h; peso ≈0,45 kg; folga ±20 arcsec.
  • NLGS-17: razões exemplo 50/80/100/120 — torque nominal 21–31 Nm; velocidade máxima de entrada 7300 rpm; vida útil 10.000–15.000 h; peso ≈0,63 kg; folga ±20 arcsec.
  • NLGS-20: razões exemplo 50–160 — torque nominal 33–52 Nm; velocidade máxima de entrada 6500 rpm; vida útil 10.000–15.000 h; peso ≈0,89 kg; folga ±20 arcsec.
  • NLGS-25: razões exemplo 50–160 — torque nominal 51–87 Nm; velocidade máxima de entrada 5600 rpm; vida útil 10.000–15.000 h; peso ≈1,44 kg; folga ±20 arcsec.
  • NLGS-32: razões exemplo 50–160 — torque nominal 99–178 Nm; velocidade máxima de entrada 4800 rpm; vida útil 10.000–15.000 h; peso ≈3,1 kg; folga ±20 arcsec.
  • NLGS-40: razões exemplo 50–160 — torque nominal 178–382 Nm; velocidade máxima de entrada 4000 rpm; vida útil 10.000–15.000 h; peso ≈5,4 kg; folga ±20 arcsec.


Métodos de instalação (resumo)
  • Método 1: Fixar o redutor à flange de saída; preencher o gerador de onda, cavidade do redutor e cavidade da flange do motor com a graxa especificada; montar a flange do motor e fixar o gerador de onda ao eixo do motor com parafusos e arruelas; girar lentamente o gerador ao inserir no redutor; depois conectar o redutor à flange do motor.
  • Método 2: Ligar redutor e motor por flange; preencher as cavidades com graxa; fixar o gerador de onda ao eixo do motor; preencher a cavidade da flange de saída com graxa e conectar ao spline circular.


Notas
  • Usinar flanges conforme requisitos de precisão de instalação. Recomenda-se parafusos de alta resistência 12.9 com adesivo de travamento de rosca.
  • Amaciamento em baixa velocidade (ex. 100 rpm) recomendado antes do aperto final; consultar tabela de torques de aperto para valores.
  • Consultar a ficha técnica completa para curvas de torque, cargas admissíveis e opções personalizadas.
