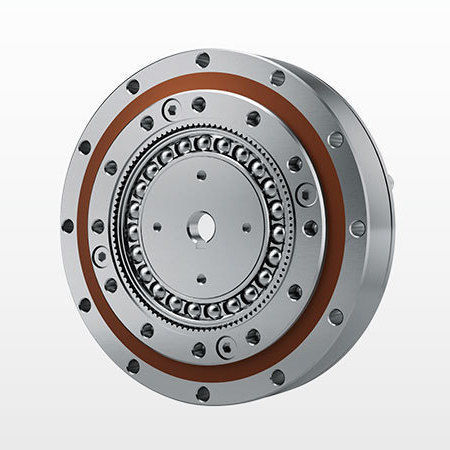

Redutor harmônico NLGD-U-I
coaxial1–5 Nm5–10 Nm

Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm

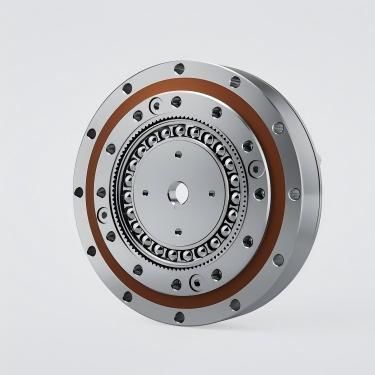

Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 2
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 3
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 4
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 5
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 6
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 7
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 8
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 9
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 10
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 11
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 12
Redutor harmônico - NLGD-U-I - DESBOER - coaxial / 1–5 Nm / 5–10 Nm - imagem - 13
Guardar nos favoritos
Comparar
Mais informações no site da DESBOER

Características

Tipo
harmônico
Orientação dos eixos
coaxial
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 10–20 Nm, 5–10 Nm, 1–5 Nm
Montagem
para montagem em flange
Características construção
compacto
Número de estágios
de simples estágio
Performance
de alta precisão, silencioso, de alto rendimento, de alto torque, para cargas pesadas
Aplicações
para têxteis, para robótica, para produtos farmacêuticos, para máquina embaladora, para máquina de soldagem, para máquina de impressão, para máquina-ferramenta, para dispositivo médico, para automóvel
Velocidade de rotação

MÍN: 3.000 rpm
(18.849,5559 rad.min-1)

MÁX: 8.500 rpm
(53.407,0751 rad.min-1)

Folga

0,01 rad

Relação de redução

MÍN: 30 unit

MÁX: 160 unit

Peso

MÍN: 0,33 kg
(0,73 lb)

MÁX: 3,09 kg
(6,81 lb)

Descrição

Visão geral do produto Redutor de ondas de deformação da série NLGD-U-I da DESBOERN
  • Tamanhos dos modelos: 14, 17, 20, 25, 32, 40
  • Relações de redução disponíveis: 30, 50, 80, 100, 120, 160 (exemplos)
  • Backlash: ≤20 arcsec (típico)
  • Faixa de torque nominal de saída (dependendo do modelo/relação): 3.7 - 206 Nm
Instruções de encomenda (discriminação do código) ① Nome do modelo ② Código de especificação ③ Relação de redução (exemplos: 30, 50, 80, 100, 120, 160) ④ Código da estrutura ⑤ Tipo de gerador de ondas: C = tipo de componente, U = tipo combinado ⑥ Especificação personalizada: E001 = código de projeto para caixas de velocidades de ondas de deformação personalizadas Flexspline / códigos especiais Local de produção: N = código de fábrica Forma do Flexspline: L = tipo cartola, C = tipo copo Comprimento do flexspline: S = tipo padrão, D = tipo tubo curto Conceção de binário elevado: G = design de binário elevado, branco = tipo padrão Estrutura especial: T = caixa de velocidades com estrutura de gerador de três ondas Caraterísticas principais
  • Alta precisão: vários dentes engrenam simetricamente (duas posições simétricas de 180 °) para reduzir o impacto do erro de passo e obter uma precisão de posição e rotação muito alta.
  • Grande relação de transmissão: a transmissão de onda de tensão de estágio único pode atingir altas relações (i = 30-500) com uma estrutura simples; três partes básicas no mesmo eixo permitem relações de alta velocidade.
  • Alta capacidade de carga: a malha de múltiplos dentes e o contato de superfície reduzem a carga da área da unidade; capacidade de carga maior do que muitas outras formas de transmissão.
  • Tamanho compacto e peso leve: menor volume e peso em comparação com dispositivos de engrenagem comuns - adequados para miniaturização e projetos leves.
  • Alta eficiência de transmissão e longa vida útil.
  • Transmissão suave com baixo ruído e impacto mínimo.
Tabelas de especificações técnicas da caixa de velocidades (linhas selecionadas) Nota: linhas apresentadas como: Modelo | Relação de transmissão | Binário nominal (Nm) | Binário máximo admissível durante o arranque/paragem (Nm) | Binário médio admissível em carga (Nm) | Binário máximo admissível momentâneo (Nm) | Velocidade máxima admissível de entrada (rpm) | Velocidade média admissível de entrada (rpm) | Binário de arranque (cNm) | Folga (arcsec) | Vida útil (h) | Peso (kg) NLGD-14 | 50 | 3,7 | 12 | 4,8 | 23 | 8500 | 3500 | 6,2 | 20 | 9000 | 0,33 NLGD-14 | 80 | 5,4 | 16 | 7,7 | 35 | (mesmas velocidades máximas) | (mesma média) | 6,2 | 20 | 10000 | 0,33 NLGD-14 | 100 | 5.4 | 19 | 7.7 | 35 | (mesmo) | (mesmo) | 4.8 | 20 | 10000 | 0.33 NLGD-17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | 19 | ±20 | 9000 | 0.42 NLGD-17 | 80 | 15 | 29 | 19 | 61 | (mesmas velocidades máximas) | (mesma média) | 16 | ±20 | 10000 | 0,42 NLGD-17 | 100 | 16 | 37 | 19 | 71 | (igual) | (igual) | 4.8 | ±20 | 10000 | 0.42 NLGD-17 | 120 | 16 | 37 | 27 | 71 | (mesmo) | (mesmo) | 13 | ±20 | 10000 | 0.42 NLGD-20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | 25 | ±20 | 9000 | 0.52 NLGD-20 | 80 | 24 | 51 | 33 | 89 | (mesmo) | (mesmo) | 23 | ±20 | 10000 | 0.52 NLGD-20 | 100 | 28 | 57 | 34 | 95 | (mesmo) | (mesmo) | 22 | ±20 | 10000 | 0.52 NLGD-20 | 120 | 28 | 60 | 34 | 95 | (igual) | (igual) | 22 | ±20 | 10000 | 0.52 NLGD-20 | 160 | 28 | 64 | 34 | 95 | (igual) | (igual) | 22 | ±20 | 10000 | 0.52 NLGD-25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | 39 | ±20 | 9000 | 0.91 NLGD-25 | 80 | 44 | 96 | 60 | 179 | (mesmo) | (mesmo) | 36 | ±20 | 10000 | 0.91 NLGD-25 | 100 | 47 | 110 | 75 | 184 | (mesmo) | (mesmo) | 34 | ±20 | 10000 | 0.91 NLGD-25 | 120 | 47 | 117 | 75 | 204 | (igual) | (igual) | 34 | ±20 | 10000 | 0.91 NLGD-25 | 160 | 47 | 123 | 75 | 204 | (igual) | (igual) | 33 | ±20 | 10000 | 0.91 NLGD-32 | 50 | 53 | 151 | 75 | 268 | 4800 | 3500 | 60 | 20 | 9000 | 1.87 NLGD-32 | 80 | 83 | 213 | 117 | 398 | (mesmo) | (mesmo) | 55 | 20 | 10000 | 1.87 NLGD-32 | 100 | 96 | 233 | 151 | 420 | (mesmo) | (mesmo) | 50 | 20 | 10000 | 1.87 NLGD-32 | 120 | 96 | 247 | 151 | 445 | (mesmo) | (mesmo) | 48 | 20 | 10000 | 1.87 NLGD-32 | 160 | 96 | 261 | 151 | 445 | (mesmo) | (mesmo) | 47 | 20 | 10000 | 1.87 NLGD-40 | 50 | 96 | 281 | 137 | 480 | 4000 | 3000 | 95 | 20 | 9000 | 3.09 NLGD-40 | 80 | 144 | 364 | 198 | 686 | (mesmo) | (mesmo) | 83 | 20 | 10000 | 3.09 NLGD-40 | 100 | 185 | 398 | 260 | 700 | (mesmo) | (mesmo) | 78 | 20 | 10000 | 3.09 NLGD-40 | 120 | 205 | 432 | 315 | 765 | (mesmo) | (mesmo) | 77 | 20 | 10000 | 3.09 NLGD-40 | 160 | 206 | 453 | 316 | 765 | (mesmo) | (mesmo) | 74 | 20 | 10000 | 3.09 Métodos de instalação (resumo) Método 1: Fixar a caixa de velocidades à flange de saída e a flange de entrada ao estriado circular; encher o gerador de ondas, a cavidade da caixa de velocidades e a cavidade da flange do motor com a massa lubrificante especificada; fixar o motor e a flange (se necessário, adicionar um anel de vedação); fixar o gerador de ondas à extremidade do veio do motor com parafusos e anilhas planas; rodar lentamente o gerador de ondas e inseri-lo na caixa de velocidades e, em seguida, ligar a caixa de velocidades à flange do motor. Recomenda-se que o motor funcione a baixa velocidade (~100 r/min) durante um período de tempo antes do aperto final dos parafusos; utilize o binário de aperto recomendado e parafusos de alta resistência com cola de bloqueio de roscas. Método 2: Ligar a caixa de velocidades e o motor através da flange; encher as cavidades com massa lubrificante; fixar o gerador de ondas à extremidade do veio do motor (com parafusos e anilhas planas); depois de encher a cavidade da flange de saída, ligar e fixar à estria circular. Seguir a orientação relativa à precisão da flange e ao binário dos parafusos na documentação técnica. Caraterísticas / Especificações técnicas
  • Modelos disponíveis: Série NLGD (tamanhos 14, 17, 20, 25, 32, 40) com variantes U-I / U-T / W (tipos de geradores de ondas e códigos estruturais).
  • Relações de redução: conjunto típico inclui 30, 50, 80, 100, 120, 160.
  • Faixa de torque nominal: de cerca de 3.7 Nm (mais pequeno) até >200 Nm (modelos maiores, dependendo da relação).
  • Velocidade máxima de entrada permitida: varia consoante o tamanho (aprox. 8500 rpm para a gama de modelos mais pequenos até 3000-4800 rpm para tamanhos maiores).
  • Velocidade média de entrada permitida: tipicamente 3000-3500 rpm, dependendo do modelo.
  • Valores típicos de binário de arranque e cNm fornecidos por modelo e relação nas tabelas acima.
  • Posição típica: ±20 arcsec ou ≤20 arcsec, dependendo do modelo e da configuração.
  • Vida útil: valores típicos validados mostrados como 9000-10000 horas nas tabelas (dependentes da aplicação e das condições).
  • Pesos (aprox.): NLGD-14 ~0,33 kg; NLGD-17 ~0,42 kg; NLGD-20 ~0,52 kg; NLGD-25 ~0,91 kg; NLGD-32 ~1,87 kg; NLGD-40 ~3,09 kg.

---
