Redutor harmônico NCGD-U-I
coaxialde eixo maciço1–5 Nm

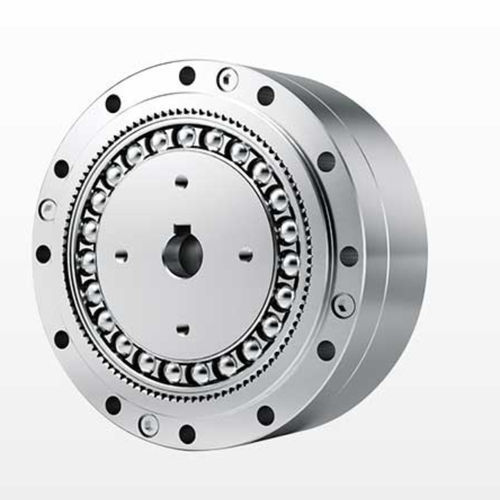

Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm

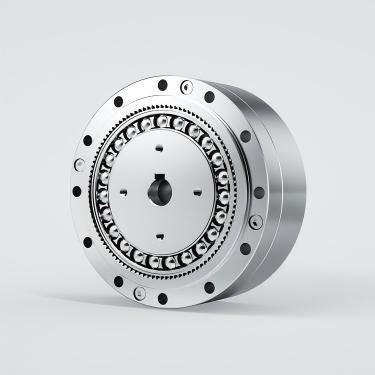

Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 2
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 3
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 4
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 5
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 6
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 7
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 8
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 9
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 10
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 11
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 12
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 13
Redutor harmônico - NCGD-U-I - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 14
Guardar nos favoritos
Comparar
Mais informações no site da DESBOER

Características

Tipo
harmônico
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo maciço
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 10–20 Nm, 5–10 Nm, 1–5 Nm
Montagem
para montagem em flange
Características construção
compacto
Número de estágios
de simples estágio
Performance
de alta precisão, silencioso, de alto rendimento, com folga reduzida, de alto torque, para cargas pesadas
Aplicações
para têxteis, para aplicações industriais, para robótica, para produtos farmacêuticos, para automatismo, para máquina embaladora, para máquina de soldagem, para máquina de impressão, para máquina-ferramenta, para dispositivo médico, para automóvel
Outras características
sob medida
Velocidade de rotação

MÁX: 8.500 rpm
(53.407,0751 rad.min-1)

MÍN: 3.500 rpm
(21.991,1486 rad.min-1)

Folga

0,01 °

Relação de redução

MÁX: 160 unit

MÍN: 50 unit

Peso

MÁX: 3,6 kg
(7,94 lb)

MÍN: 0,46 kg
(1,01 lb)

Descrição

Visão geral do produto
Série DESBOER NCGD-U-I, redutor strain wave. Tamanhos disponíveis: 14, 17, 20, 25, 32, 40. Relações de redução típicas: 50–160. Torque de saída nominal: 3,7–206 Nm. Folga (backlash) ≤20 arcsec (típ.). Projetado para posicionamento de precisão e acionamentos compactos em automação, robótica e controlo de movimento.

Instruções de encomenda (explicação dos códigos)
① Nome do modelo / ② Código de especificação / ③ Código de relação / ④ Código de estrutura / ⑤ Tipo de gerador / ⑥ Código de projeto personalizado. Código da fábrica: N. Forma do flexspline: L = top-hat, C = cup. Comprimento do flexspline: S = padrão, D = tubo curto. Opção alto torque: G = alta torque, vazio = padrão. Estrutura especial: T = gerador de três ondas. Tipo de gerador de onda: C = componente, U = combinado. Exemplo de código de projeto: E001.

Principais características
  • Alta precisão: múltiplos dentes em engrenamento em duas posições simétricas a 180° para minimizar erro de passo e garantir posicionamento preciso.
  • Alta relação em estágio único: design compacto que alcança grandes relações com três componentes coaxiais.
  • Elevada capacidade de carga: muitos dentes em contacto e apoio superficial reduzem a carga por unidade de área face aos sistemas de engrenagem convencionais.
  • Compacto e leve: volume e peso reduzidos para suportar a miniaturização de sistemas de acionamento.
  • Transmissão eficiente e suave, com baixo ruído e longa vida útil.


Métodos de instalação (resumo)
Aplique a graxa especificada no gerador de onda, na cavidade interior do redutor e no rebaixo da flange. Monte o motor e a flange (adicionar anilha de vedação se necessário). Fixe o gerador de onda ao fim do eixo do motor com parafusos e arruelas, respeitando a orientação. Insira o gerador de onda lentamente no redutor e depois fixe o redutor à flange do motor. Use parafusos de alta resistência com travante de rosca e siga os torques de aperto recomendados. Faça girar o motor a baixa rotação (ex. 100 rpm) após a inserção antes do aperto final. Maquine a flange conforme tolerâncias e encha a cavidade com a graxa recomendada.

Formato de exemplo do código
Exemplo: NCGD-17-00-U-I (série - código especificação - código relação - tipo gerador - código estrutura).

Especificações técnicas (resumo)
  • Marca: DESBOER
  • Série / modelo: NCGD-U-I
  • Tamanhos disponíveis: 14, 17, 20, 25, 32, 40
  • Relações: 50, 80, 100, 120, 160 (typ. 50–160)
  • Torque nominal: 3,7–206 Nm (dependendo do modelo)
  • Folga: ≤20 arcsec (typ.)
  • Velocidade máxima de entrada: depende do modelo (ex. até 8500 rpm para tamanhos pequenos)
  • Velocidade média admissível: comumente 3500 rpm
  • Opções flexspline: forma L (top-hat), C (cup); comprimentos S (padrão), D (curto)
  • Opções: alto torque (G), estrutura três-ondas (T), gerador C ou U, códigos de projeto personalizados (ex. E001)
