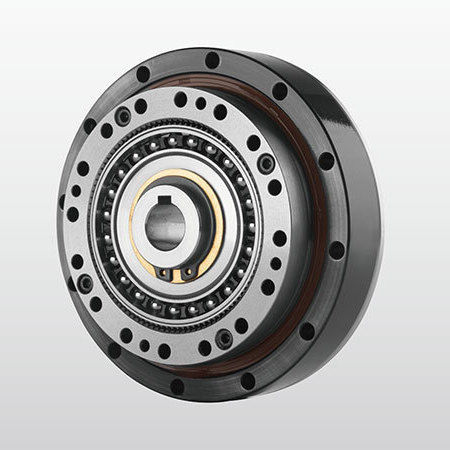

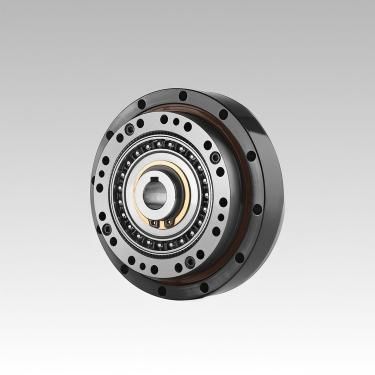

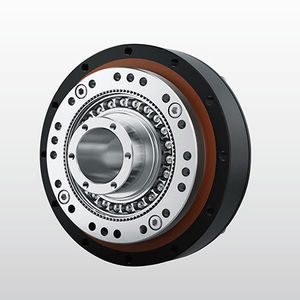

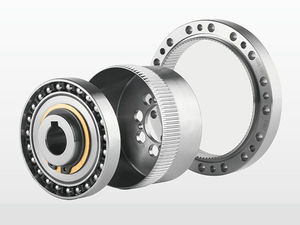

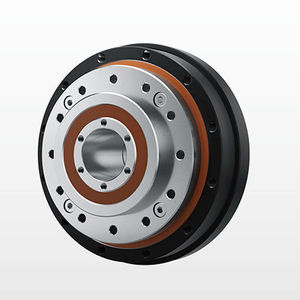

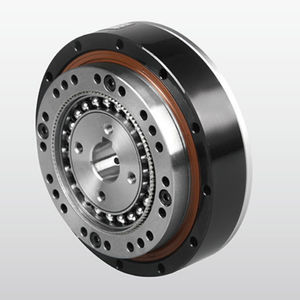

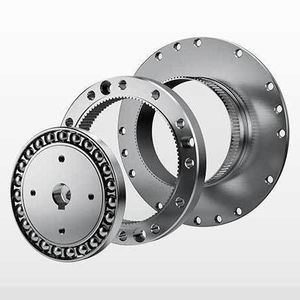

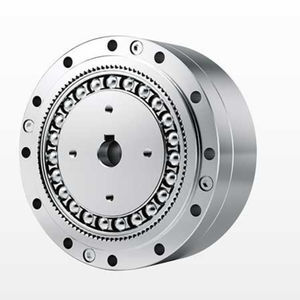

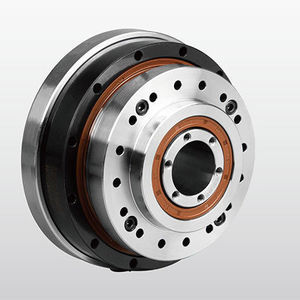

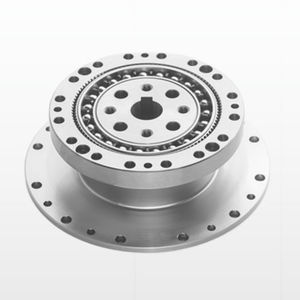

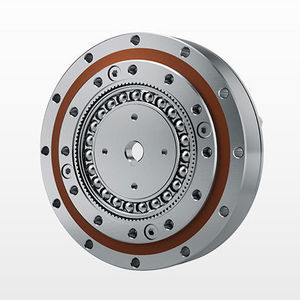

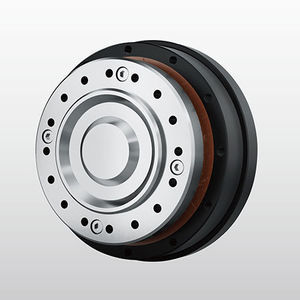

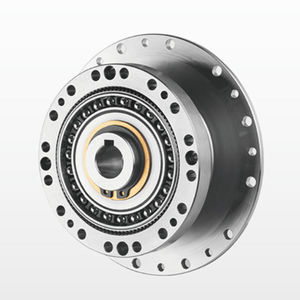

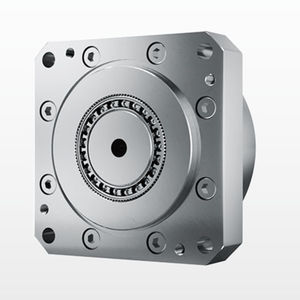

Redutor harmônico NLGS-U-II

coaxial1–5 Nm2–50 Nm

Nome do produto
DESBOERN NLGS-U-II Série Redutor de onda flexível

Visão geral
Modelos: 11, 14, 17, 20, 25, 32, 40. Razões de redução: 30–160 (configuráveis). Folga (backlash): ≤20 arcsec. Binário nominal de saída: 2,2–382 Nm conforme o modelo. Velocidade máxima de entrada admissível: depende do modelo (aprox. 8500 rpm nas menores até 4000 rpm nas maiores). Vida útil típica até 15.000 h para muitas configurações.

Explicação do código de encomenda

• ① Nome do modelo
• ② Código de especificação (tamanho/variante)
• ③ Relação de redução
• ④ Código de estrutura
• ⑤ Tipo de gerador de onda (C = componente, U = combinado)
• ⑥ Especificação personalizada (ex.: E001 = projeto personalizado)

Elementos do código (exemplos)
Código fábrica/produção: N. Forma do flexspline: L = top-hat, C = cup. Comprimento do flexspline: S = padrão, D = curto. Opção alta torque: G = design alta torque. Estrutura especial: T = gerador de três ondas. Gerador de onda: C = tipo componente, U = tipo combinado.

Características chave

• Alta precisão: múltiplos dentes em engrenamento simultâneo em duas posições simétricas a 180° para reduzir erro de passo e erro cumulativo.
• Grande razão de redução em um estágio: design compacto que permite grandes relações (tip. 30–160; algumas configurações até 500).
• Alta capacidade de carga: muitos dentes em contato e contacto superficial reduzem a carga por unidade de área e aumentam capacidade de suporte.
• Compacto e leve: volume e massa reduzidos para facilitar designs miniaturizados e leves.
• Alta eficiência de transmissão, movimento suave, baixo ruído e longa vida útil.

Especificações técnicas e dados de modelo (exemplos)
Cabeçalhos típicos: Modelo | Relação | Binário nominal (Nm) | Binário máx arranque/paragem (Nm) | Binário médio admissível (Nm) | Binário momentâneo máx (Nm) | Velocidade de entrada máx (rpm) | Velocidade média admissível (rpm) | Binário de arranque (cNm) | Folga (arcsec) | Vida útil (h) | Peso (kg).

Exemplos selecionados
NLGS-11: relações 50/100 — Binário nominal 3,5–5 Nm; Velocidade entrada máx 8500 rpm; Folga ±20 arcsec; Vida útil ≈10 000–15 000 h; Peso ≈0,25 kg.
NLGS-17: relações 50–120 — Binário nominal 21–31 Nm; Velocidade entrada máx 7300 rpm; Folga ±20 arcsec; Vida útil até 15 000 h; Peso ≈0,54 kg.
NLGS-25: relações 50–160 — Binário nominal 51–87 Nm; Velocidade entrada máx 5600 rpm; Folga ±20 arcsec; Vida útil até 15 000 h; Peso ≈1,22 kg.
NLGS-32: relações 50–160 — Binário nominal 99–178 Nm; Velocidade entrada máx 4800 rpm; Folga ±20 arcsec; Vida útil até 15 000 h; Peso ≈2,54 kg.
NLGS-40: relações 50–160 — Binário nominal 178–382 Nm; Velocidade entrada máx 4000 rpm; Folga ±20 arcsec; Vida útil até 15 000 h; Peso ≈4,4 kg.

Métodos de instalação

• Método 1: Fixar o redutor à flange de saída e a flange de entrada ao spline circular. Preencher o gerador de ondas, a cavidade do redutor e a cavidade da flange do motor com a gordura especificada. Fixar o gerador de ondas no eixo do motor com parafusos e arruelas (observar orientação). Rodar lentamente o gerador ao inserir, depois conectar o redutor à flange do motor. Usar parafusos de alta resistência (12.9) com adesivo travante e seguir os torques de aperto especificados.
• Método 2: Ligar redutor e motor por flange. Preencher cavidades com gordura, montar o gerador no eixo do motor (observar orientação) e fixar. Após preencher a cavidade da flange de saída com gordura, conectar ao spline circular do redutor. Seguir as mesmas notas de precisão e fixação do Método 1.

Notas
Tamanhos padrão: 11, 14, 17, 20, 25, 32, 40. Razões comuns: 30, 50, 80, 100, 120, 160; outras razões conforme configuração. Indicar forma e comprimento do flexspline, tipo de gerador e opções de alta torque ou estrutura especial ao encomendar.

Características técnicas

• Série: NLGS-U-II
• Tamanhos: 11, 14, 17, 20, 25, 32, 40
• Razões de redução: 30–160 (configuráveis)
• Folga: ≤20 arcsec (tip. ±20 arcsec)
• Binário nominal: 2,2–382 Nm
• Velocidade entrada máx admissível: varia por modelo (≈8500–4000 rpm)
• Velocidade média admissível: tip. 3500 rpm (3000 rpm para maiores)
• Vida útil: até ≈15 000 h
• Tipos de gerador: C (componente), U (combinado)
• Formas flexspline: L (top-hat), C (cup); comprimentos: S (standard), D (short)
• Opção alta torque: G; Estrutura especial de três ondas: T
