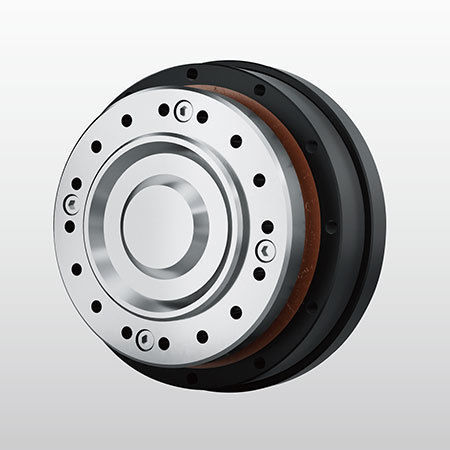

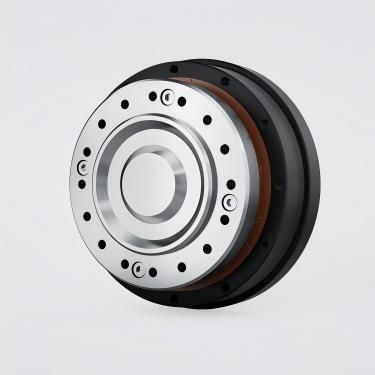

Redutor harmônico NLGS-U-IV

coaxial5–10 Nm10–20 Nm

Visão geral do produto
Redutor de onda elástica DESBOERN série NLGS-U-IV
Modelos: 14/17/20/25/32/40
Faixa de relações de redução: 50 - 160
Folga (backlash): ≤20 arcsec
Faixa de torque de saída nominal: 7 - 382 Nm

Instruções de encomenda
① Nome do modelo
② Código de especificação
③ Relação de redução (ex.: 30, 50, 80, 100, 120, 160)
④ Código de estrutura
⑤ Tipo de gerador (C = tipo componente, U = tipo combinado)
⑥ Especificação personalizada (E001 = código de projeto para redutores personalizados)

Notas adicionais:
Local de produção: 'N' = código da fábrica
Forma do flexspline: L = top hat, C = cup
Comprimento do flexspline: S = padrão, D = tubo curto
Projeto de alto torque: 'G' indica projeto de alto torque; vazio = padrão
Estrutura especial: 'T' indica caixa de engrenagens com gerador de três ondas

Principais características

• Alta precisão de posicionamento e rotação: múltiplos dentes engrenam em duas posições simétricas de 180°, reduzindo o efeito do erro de passo.
• Grande razão de transmissão em estágio único: transmissão strain wave de estágio único pode alcançar i = 30–500 com arquitetura compacta.
• Alta capacidade de carga: muitos dentes em malha e contacto de superfície reduzem a carga por unidade de área.
• Tamanho compacto e baixo peso, adequados para miniaturização e designs leves.
• Alta eficiência de transmissão e longa vida útil em aplicações industriais.
• Operação suave, baixo ruído e sem impactos.

Especificações técnicas do redutor (resumo por modelo)
NLGS-14 (variantes chaveta/generador plano) — Relação 50: Torque nominal 7,0 Nm; Máx arranque/paragem 23 Nm; Carga média admissível 9 Nm; Torque momentâneo máx 46 Nm; Velocidade entrada máx 8500 rpm; Velocidade média admissível 3500 rpm; Torque de arranque 5,7 Nm; Folga ≤20 arcsec; Vida útil ≈10000 h; Peso 0,66 kg. Relação 80: Torque nominal 10 Nm; momentâneo máx 61 Nm; arranque 4,4 Nm; vida ≈15000 h. Relação 100: Torque nominal 10 Nm; momentâneo máx 70 Nm; arranque 3,7 Nm; vida ≈15000 h.

NLGS-17 — Relação 50: Torque nominal 21 Nm; Máx arranque/paragem 44 Nm; Carga média 34 Nm; Momentâneo 91 Nm; Velocidade entrada máx 7300 rpm; Velocidade média admissível 3500 rpm; Arranque 9,7 Nm; Folga ±20 arcsec; Vida ≈10000 h; Peso 0,94 kg. Relações superiores (80/100/120): torques nominais e momentâneos maiores (ver ficha técnica).

NLGS-20 — Relação 50: Torque nominal 33 Nm; Máx arranque/paragem 73 Nm; Carga média 44 Nm; Momentâneo 127 Nm; Velocidade entrada máx 6500 rpm; Velocidade média admissível 3500 rpm; Arranque 14 Nm; Folga ±20 arcsec; Vida ≈10000 h; Peso 1,38 kg. Relações superiores: valores de torque superiores (ver ficha técnica).

NLGS-25 — Relação 50: Torque nominal 51 Nm; Máx arranque/paragem 127 Nm; Carga média 72 Nm; Momentâneo 242 Nm; Velocidade entrada máx 5600 rpm; Velocidade média admissível 3500 rpm; Arranque 22 Nm; Folga ±20 arcsec; Vida ≈10000 h; Peso 2,1 kg. Relações superiores: torques momentâneos até ~395–408 Nm; vida útil até ~15000 h.

NLGS-32 — Relação 50: Torque nominal 99 Nm; Máx arranque/paragem 281 Nm; Carga média 140 Nm; Momentâneo 497 Nm; Velocidade entrada máx 4800 rpm; Velocidade média admissível 3500 rpm; Arranque 41 Nm; Folga ±20 arcsec; Vida ≈10000 h; Peso 4,4 kg. Relações superiores: torques nominais 153–178 Nm e torques momentâneos até ~892–897 Nm.

NLGS-40 — Relação 50: Torque nominal 178 Nm; Máx arranque/paragem 523 Nm; Carga média 255 Nm; Momentâneo 892 Nm; Velocidade entrada máx 4000 rpm; Velocidade média admissível 3000 rpm; Arranque 72 Nm; Folga ±20 arcsec; Vida ≈10000 h; Peso 7,3 kg. Relações superiores (80/100/120/160): torques nominais 268–382 Nm e momentâneos até ~1530 Nm; vida útil até ~15000 h.

Métodos de instalação
Método 1:
(1) Fixar o redutor à flange de saída e fixar a flange de entrada ao perfil circular.
(2) Preencher o gerador de onda, a cavidade do redutor e a cavidade da flange do motor com a graxa especificada.
(3) Fixar o motor e a flange, adicionar um anel de vedação se necessário.
(4) Fixar o gerador de onda ao eixo do motor com parafusos e arruelas planas (verificar orientação).
(5) Rodar lentamente o gerador de onda e inseri-lo no redutor, em seguida ligar o redutor à flange do motor. Recomendações: fabricar a flange com precisão de instalação, usar parafusos de alta resistência 12.9 com trava de rosca, fazer funcionar o motor em baixa rotação (~100 rpm) antes do aperto final; consultar a tabela de torques no datasheet.

Método 2:
(1) Ligar redutor e motor através da flange.
(2) Preencher cavidades do redutor e da flange com graxa.
(3) Aplicar graxa ao gerador de onda, fixá-lo ao eixo do motor com parafusos e arruelas (verificar orientação).
(4) Preencher a cavidade da flange de saída com graxa e conectá-la ao perfil circular do redutor. Mesmas recomendações de precisão, parafusos e testes do Método 1.

Características / especificações técnicas

• Série: NLGS-U-IV
• Tamanhos disponíveis: 14, 17, 20, 25, 32, 40
• Relações típicas: 50, 80, 100, 120, 160 (outras conforme código)
• Folga: ≤20 arcsec (típico, ±20 arcsec para alguns modelos)
• Torque de saída nominal: ~7 Nm (NLGS-14) até ~382 Nm (NLGS-40)
• Torque momentâneo máximo: até ~1530 Nm para os maiores modelos/ razões
• Velocidade de entrada máx: varia por modelo (NLGS-14 ~8500 rpm → NLGS-40 ~4000 rpm)
• Velocidade média admissível: tip. 3000–3500 rpm
• Torque de arranque: variável por modelo/ razão (exemplos em tabelas)
• Vida útil: até ~15000 h para muitas configurações
• Peso: ~0,66 kg (NLGS-14) até ~7,3 kg (NLGS-40)
• Forma do flexspline: L = top hat, C = cup; comprimentos: S (padrão), D (curto)
• Tipos de gerador de onda: C = componente, U = combinado
• Código de personalização: E001 para redutores strain wave personalizados
