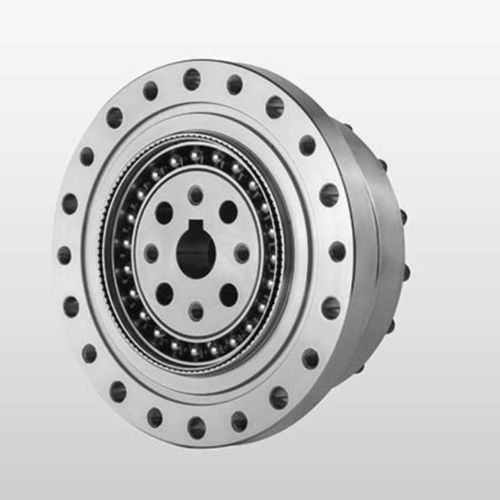

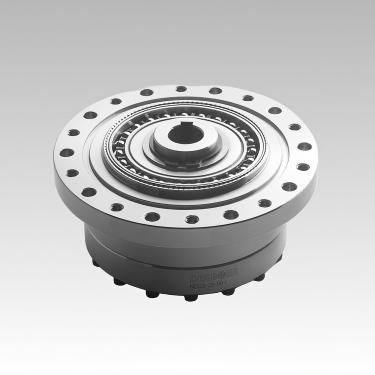

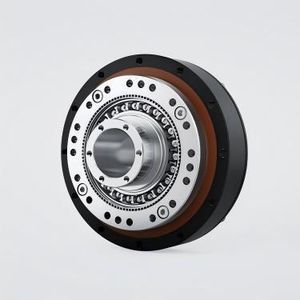

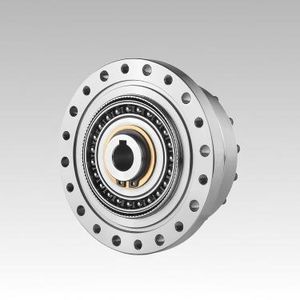

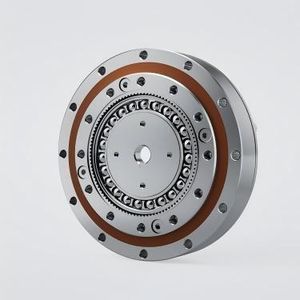

Redutor harmônico NCGS-U-Ⅰ

coaxialde eixo maciço5–10 Nm

Visão geral do produto
Redutor por onda de flexão DESBOER NCGS-U-Ⅰ Série. Modelos disponíveis: 14, 17, 20, 25, 32, 40. Relações de redução: 30, 50, 80, 100, 120, 160 (dependendo do modelo). Folga típica ≤20 arcsec. Torque nominal de saída: 7–382 Nm conforme modelo e relação.

Instruções de pedido (significado do código de especificação)
① Nome do modelo / família de produção (ex. NLGS, NCGS, NCGD, NLGD, NLGST)
② Código de especificação (14, 17, 20, 25, 32, 40, etc.)
③ Relação de redução (ex. 30, 50, 80, 100, 120, 160)
④ Código de estrutura
⑤ Tipo de gerador de onda: C = tipo componente, U = tipo combinado
⑥ Especificação personalizada: E001 = código de projeto para redutores personalizados

Principais características

• Alta precisão de posicionamento: múltiplos dentes engrenam em duas zonas simétricas de 180°, reduzindo a influência do erro de passo para posicionamento e rotação precisos.
• Alta relação de transmissão: transmissão por onda de flexão em estágio único permite relações elevadas (i = 30–500 em projeto geral), possibilitando soluções compactas de alta relação com apenas três componentes coaxiais.
• Alta capacidade de carga: grande número de dentes em engrenamento distribui a carga sobre maior área de contacto, oferecendo maior capacidade de carga por unidade de área do que muitos engrenagens convencionais.
• Compacto e leve: volume e massa significativamente reduzidos em comparação com sistemas de engrenagem convencionais — adequado para aplicações que exigem miniaturização e redução de peso.
• Alta eficiência e longa vida útil quando instalados e lubrificados conforme recomendações.
• Operação suave, baixo ruído e baixo impacto em inversões de movimento.

Notas de instalação (resumo)

• Aplique a graxa especificada ao gerador de onda, cavidade interna e cavidade da flange antes da montagem.
• Fixe motor e flange; adicione anel de vedação se for necessário vedação ambiental.
• Fixe o gerador de onda de forma segura na extremidade do eixo do motor (observar orientação) com parafusos e arruelas planas.
• Insira o gerador de onda lentamente enquanto o faz rodar e, em seguida, monte o redutor na flange do motor.
• Recomendações: fabricar a flange de montagem conforme as tolerâncias de instalação exigidas; utilizar parafusos de alta resistência (recomendados 12.9) com adesivo trava-rosca; operar o motor a baixa rotação (~100 rpm) por um período de amaciamento antes do aperto final; dimensionar e preencher a cavidade da flange conforme especificação com a graxa indicada; seguir a tabela de torques de aperto para valores de aperto.

Especificações técnicas do redutor
Cabeçalhos da tabela: Modelo | Relação | Torque nominal a 2000 rpm de entrada (Nm) | Torque máximo admissível arranque/paragem (Nm) | Torque médio admissível máximo (Nm) | Torque admissível momentâneo máximo (Nm) | Velocidade máxima de entrada admissível (rpm) | Velocidade média de entrada admissível (rpm) | Torque de arranque (cNm) | Folga (arcsec) | Vida útil (horas) | Peso (kg)

NCGS-14
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.51
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 3.1 | ±20 | 15000 | 0.51
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 / 2.8 | ±20 | 15000 | 0.51

NCGS-17
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.67
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.67
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.67
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.67

NCGS-20
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.96
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.96
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.96
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.96
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.96

NCGS-25
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.46
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.46
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.46
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.46
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.46

NCGS-32
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.11
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.11
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.11
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.11
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.11

NCGS-40
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 4.6
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 4.6
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 4.6
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 4.6
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 4.6

Características / especificações técnicas

• Série: NCGS-U-Ⅰ Series
• Modelos disponíveis (códigos): 14, 17, 20, 25, 32, 40
• Relações de redução disponíveis: 30, 50, 80, 100, 120, 160 (dependendo do modelo)
• Folga: ≤20 arcsec (típico)
• Intervalo de torque nominal: 7–382 Nm
• Tipos de gerador de onda: tipo componente (C) e tipo combinado (U)
• Opções especiais: formas L/C de flexspline (top-hat / cup), comprimentos S/D de flexspline (standard / short tube), G = projeto de alto torque, T = estrutura especial com três geradores de onda
• Velocidades máximas de entrada e velocidades médias admissíveis variam por modelo (ver tabelas acima)
