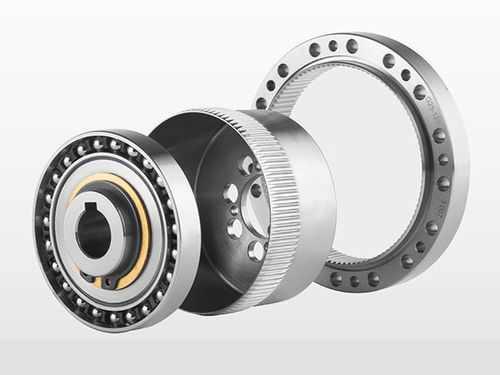

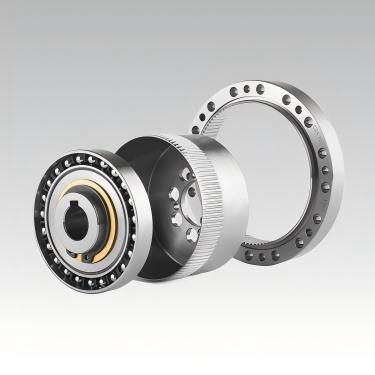

Redutor harmônico NCGS-C-IIcoaxialde eixo maciço5–10 Nm
Guardar nos favoritos
Comparar
Características
- Tipo
- harmônico
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 5–10 Nm
- Número de estágios
- de simples estágio
- Performance
- de alta precisão, de alto rendimento
- Aplicações
- para têxteis, para robótica, para produtos farmacêuticos, para máquina embaladora, para máquina de soldagem, para máquina de impressão, para máquina-ferramenta, para dispositivo médico, para automóvel
- Velocidade de rotação
MÁX: 8.500 rpm
(53.407,0751 rad.min-1)MÍN: 3.000 rpm
(18.849,5559 rad.min-1)- Folga
0,01 °
- Relação de redução
MÁX: 160 unit
MÍN: 50 unit
- Peso
MÁX: 1,7 kg
(3,75 lb)MÍN: 0,09 kg
(0,2 lb)
Descrição
Visão geral
Redutor harmônico DESBOER série NCGS-C-II. Tamanhos nominais disponíveis: 14/17/20/25/32/40. Faixa de relações de redução: 50–160 (ex.: 30, 50, 80, 100, 120, 160). Folga: ≤20 arcsec. Binário de saída nominal: aproximadamente 7–382 Nm dependendo do modelo. Velocidade máxima de entrada permitida varia com o modelo (ex.: até 8500 rpm nos tamanhos menores; 4000 rpm nos maiores). Velocidade média admissível típica: 3000–3500 rpm.
Redutor harmônico DESBOER série NCGS-C-II. Tamanhos nominais disponíveis: 14/17/20/25/32/40. Faixa de relações de redução: 50–160 (ex.: 30, 50, 80, 100, 120, 160). Folga: ≤20 arcsec. Binário de saída nominal: aproximadamente 7–382 Nm dependendo do modelo. Velocidade máxima de entrada permitida varia com o modelo (ex.: até 8500 rpm nos tamanhos menores; 4000 rpm nos maiores). Velocidade média admissível típica: 3000–3500 rpm.
Catálogos
strian wave gearbox NCGS-C-II SERIES
4 Páginas
