Redutor harmônico NLGS-C-Ⅰ
coaxialde eixo maciço1–5 Nm

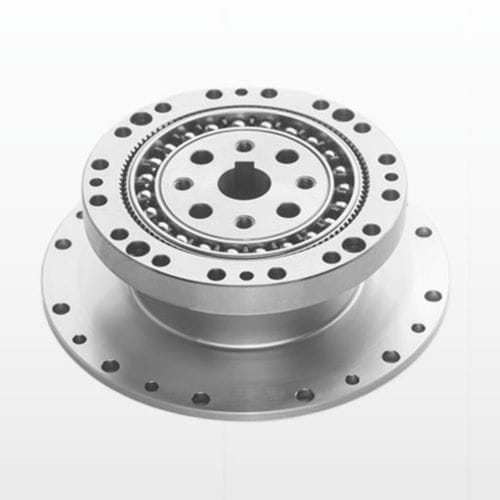

Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm

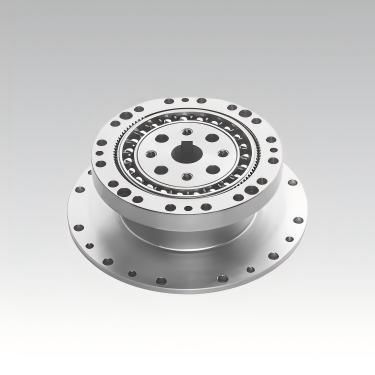

Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 2
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 3
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 4
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 5
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 6
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 7
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 8
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 9
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 10
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 11
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 12
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 13
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 14
Redutor harmônico - NLGS-C-Ⅰ - DESBOER - coaxial / de eixo maciço / 1–5 Nm - imagem - 15
Guardar nos favoritos
Comparar
Mais informações no site da DESBOER

Características

Tipo
harmônico
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo maciço
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 500–1000 Nm, 2–50 Nm, 10–20 Nm, 1–5 Nm
Montagem
para montagem em flange
Características construção
compacto
Número de estágios
de simples estágio
Performance
de alta precisão, silencioso, de alto rendimento, para cargas pesadas
Aplicações
para têxteis, para robótica, para produtos farmacêuticos, para máquina embaladora, para máquina de soldagem, para máquina de impressão, para máquina-ferramenta, para dispositivo médico, para automóvel
Velocidade de rotação

MÁX: 8.500 rpm
(53.407,0751 rad.min-1)

MÍN: 3.000 rpm
(18.849,5559 rad.min-1)

Folga

0,01 °

Relação de redução

MÁX: 160 unit

MÍN: 30 unit

Peso

MÁX: 1,9 kg
(4,19 lb)

MÍN: 0,09 kg
(0,2 lb)

Descrição

Produto
DESBOER série NLGS-C-Ⅰ Redutor de onda elástica (Strain Wave)

Visão geral
  • Tamanhos: 11, 14, 17, 20, 25, 32, 40
  • Relações de redução disponíveis: 30, 50, 80, 100, 120, 160 (outras sob consulta)
  • Folga (backlash): ≤20 arcsec (tipicamente ±20 arcsec)
  • Faixa de torque de saída nominal: 2,2 Nm até 382 Nm
  • Velocidade máxima de entrada e velocidade média admissível: dependem do modelo (ex.: NLGS-14 até 8500 rpm / média 3500 rpm; NLGS-40 até 4000 rpm / média 3000 rpm)


Instruções de encomenda
  • ① Nome do modelo — identificador de série (ex.: NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Código de tamanho — 11, 14, 17, 20, 25, 32, 40
  • ③ Relação de redução — ex.: 30, 50, 80, 100, 120, 160
  • ④ Código de estrutura — indica variante estrutural segundo codificação do fabricante
  • ⑤ Tipo de gerador de onda — C = tipo componente; U = tipo combinado
  • ⑥ Especificação personalizada — códigos de projeto/encomenda especial (ex.: E001)


Principais características
  • Alta precisão de posicionamento e rotação devido ao acoplamento de múltiplos dentes em posições simétricas que reduz o impacto do erro de passo.
  • Elevadas relações de transmissão numa única etapa (tipicamente i = 30–500) com estrutura simples composta por três peças coaxiais.
  • Elevada capacidade de carga resultante do contacto da superfície dentada e do número de dentes em engrenamento simultâneo.
  • Dimensões compactas e redução de peso face a dispositivos de engrenagem convencionais para o mesmo torque.
  • Transmissão eficiente, longa vida útil e funcionamento suave, com baixo ruído e impacto reduzido.


Destaques técnicos selecionados
  • NLGS-14, relação 30 — Torque nominal 2,2 Nm; arranque/paragem 4,5 Nm; carga média 3,4 Nm; entrada máx. 8500 rpm; folga ±20 arcsec; vida ≈10 000–15 000 h; peso ≈0,09 kg.
  • NLGS-17, relação 100 — Torque nominal ≈31 Nm; arranque/paragem ≈70 Nm; carga média ≈51 Nm; entrada máx. ≈7300 rpm; folga ±20 arcsec; vida ≈15 000 h; peso ≈0,19 kg.
  • NLGS-25, relação 100 — Torque nominal ≈87 Nm; arranque/paragem ≈204 Nm; carga média ≈140 Nm; entrada máx. ≈5600 rpm; vida ≈15 000 h; peso ≈0,41 kg.
  • NLGS-32, relação 100 — Torque nominal ≈178 Nm; arranque/paragem ≈433 Nm; carga média ≈281 Nm; entrada máx. ≈4800 rpm; vida ≈15 000 h; peso ≈1,00 kg.
  • NLGS-40, relação 120 — Torque nominal ≈382 Nm; arranque/paragem ≈802 Nm; carga média ≈586 Nm; entrada máx. ≈4000 rpm; vida ≈15 000 h; peso ≈1,9 kg.


Métodos de instalação (resumo)
  • Método 1: Fixar o redutor à flange de saída e alinhar a flange de entrada com a ranhura circular; encher o gerador de onda, a cavidade do redutor e a cavidade da flange do motor com a graxa especificada; montar o motor e a flange; fixar o gerador de onda ao eixo do motor com parafusos e anilhas; inserir lentamente o gerador de onda rodando-o dentro do redutor; usar parafusos de alta resistência (recomendados classe 12.9) com trava‑rosca; fazer girar o motor a baixa velocidade (~100 rpm) antes do aperto final; seguir as precisões da flange e dimensões das cavidades conforme documentação do produto.
  • Método 2: Ligar redutor e motor por flange; encher as cavidades com graxa e aplicar graxa no gerador de onda; fixar o gerador de onda ao eixo do motor; encher a cavidade da flange de saída e ligar à ranhura circular; seguir as mesmas recomendações de torque e fixação do Método 1.


Notas
  • Código de localização de produção: N = código da fábrica.
  • Formas de flexspline: L = tipo top‑hat, C = tipo cup.
  • Comprimento de flexspline: S = standard, D = tubo curto.
  • Sufixo G indica design de alto torque; T indica estrutura especial com três geradores de onda.


Características / especificações técnicas
  • Série: NLGS‑C‑Ⅰ (variantes relacionadas: NCGS, NCGD, NLGD, NLGST)
  • Tamanhos: 11, 14, 17, 20, 25, 32, 40
  • Relações de redução: frequentemente 30, 50, 80, 100, 120, 160 (outras sob pedido)
  • Folga: ≤20 arcsec (típico ±20 arcsec)
  • Torque nominal de saída: de 2,2 Nm até 382 Nm dependendo do modelo/razão
  • Velocidades de entrada máximas e médias admissíveis: dependem do modelo (consultar tabelas técnicas)
  • Torque de arranque, vida útil e peso especificados por modelo/razão nas tabelas; consultar a ficha técnica para tabelas completas e códigos de encomenda.
