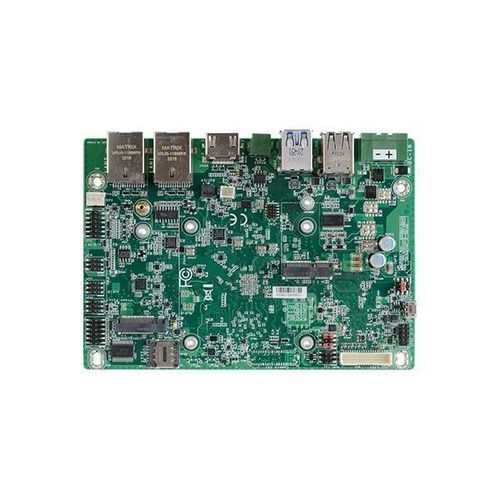

Computador de placa única 3,5" M8MP553

Dual CoreQuad-CoreNXP i.MX8M Plus

Visão geral do produto

• Processador baseado em ARM® i.Mx8M plus para um aumento de 30% no desempenho
• Suporte de tensão ampla líder do setor de 9 a 36V
• Conectividade de velocidade ultra-alta para gateway de borda 4G/5G
• Desempenho gráfico excecional, suporta LVDS e HDMI com tela dupla
• Bus CAN para integração de equipamentos de automação
• 1 chave M.2 2230 E, 1 chave 3052 B

Aprimorando o aprendizado de máquina na borda Com uma solução baseada em SBC iMx8M plus de fator de forma de 3,5", o M8MP553 é alimentado por um processador Arm® Cortex-A53 de 64 bits de núcleo duplo a quad-core de 1,8 GHz para tarefas em tempo real, melhorando o desempenho geral em 30% em comparação com a geração anterior. Desempenho sem paralelo com os processadores ARM® i.Mx8M plus Com processadores integrados de baixo consumo, o M8MP553 foi concebido para tarefas de computação complexas e oferece capacidades superiores de inferência de imagem e IA. Capacita a borda industrial com baixa latência, eficiência energética e precisão avançada. O M8MP553 é aplicável para satisfazer as necessidades de aplicações inteligentes, incluindo reconhecimento e deteção de objectos para automação industrial, medicina e infra-estruturas urbanas inteligentes. Capacidade visual superior O processador I.Mx8M plus é integrado com a unidade de processamento de rede neural (NPU). Ele foi projetado desde o início para executar inferência de aprendizado profundo e para superar as soluções baseadas em CPU e GPU na mesma faixa de potência várias vezes. A NPU incorporada no I.MX8M plus ajuda os utilizadores que necessitam de funções de IA para acrescentar valor à sua robótica industrial ou aplicação em veículos. Melhora o M8MP553 com capacidades multimédia superiores, incluindo codificação e descodificação de vídeo, aceleração gráfica 2D/3D e múltiplas funcionalidades de áudio e voz. Computação rápida adaptada de E/S flexível na borda A solução M8MP553 oferece uma E/S mais rica, múltiplas interfaces e melhoria de desempenho com eficiência de custo simultaneamente. Juntamente com outras interfaces de expansão projetadas para deteção de falhas e imagens de ponta, o M8MP553 oferece grande flexibilidade e escalabilidade para aplicativos Edge AI. Conectividade de velocidade ultra-alta para Edge AI Para dispositivos de computação de alta precisão para deteção de falhas e visão de máquina, o gateway de borda 4G/5G pode lidar rapidamente com a transmissão de imagens de alta resolução, acelerando a comunicação M2M. Excelente Desempenho Gráfico O M8MP553, equipado com um processador iM8M plus, oferece desempenho 4K avançado. Suporta LVDS e HDMI com visuais de exibição dupla para aplicações como reconhecimento facial, deteção de objetos, visão de máquina e sinalização digital. Resistência a ampla tensão e temperatura líder do setor O M8MP553 suporta tensão ultra-ampla de 9-36V para fornecer estabilidade operacional. Além disso, com uma ampla faixa de temperatura operacional avançada de -30 ° C a 80 ° C, o M8MP553 satisfaz a necessidade das indústrias em ambientes agressivos e aplicações externas, especialmente para infraestrutura de cidade inteligente, automação industrial e aplicações de estação de carregamento. Suporte de longo prazo de nível industrial Suporte de ciclo de vida longo, nenhum risco ocorreu. Com suporte de vida útil do produto de até 15 anos, a DFI garante desempenho, qualidade e reparos e substituições futuras. Especificações Técnicas

• Processador: i.MX 8M mais processadores de aplicações MIMX8ML6CVNKZAB (Industrial), Quad 1.6GHz, VPU/ISP/CAN FD, -40~105°C MIMX8ML3CVNKZAB (Industrial), Dual 1.6GHz, VPU/ML/ISP/CAN FD, -40~105°C
• Memória: 2GB/4GB/8GB LPDDR4 Memory Down
• Controlador Gráfico: GC7000UL
• Caraterísticas Gráficas: Descodificação HW: 1080p60 H.265, H.264, VP9, VP8; Codificação HW: 1080p60 H.265, H.264
• Display: 1 x HDMI, 1 x LVDS; HDMI: até 1920x1080 @60Hz; LVDS: até 1920x1200 @60Hz
• Dual Displays: LVDS + HDMI (Android: suporta saída única)
• Armazenamento: 1 x eMMC 5.1 com padrão 16GB (até 64GB)
• Expansão: 1 x M.2 Chave B 3052/2242 (USB 3.1 Gen2/USB 2.0), 1 x M.2 E key 2230 (PCIe x1/USB 2.0), 1 x slot Nano SIM
• Codec de áudio: SGTL5000
• Ethernet PHY: AR8035
• Estrutura traseira: 2 x GbE (RJ-45), 1 x RS485 (2 fios), 2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x HDMI
• E/S internas: 1 x RS232, 1 x RS232/422/485 (passo de 2,0 mm), 2 x USB 2.0 (passo de 2,00 mm, 2º USB opt. de M.2 3052), 1 x Micro USB OTG, 1 x conetor de painel LCD LVDS, 1 x LCD/Intérprete de energia, 1 x áudio (saída de linha/entrada de microfone), 1 x DIO de 8 bits, 1 x cartão uSD, 2 x barramento CAN 2.0b (no sku de CPU industrial), 1 x I2C / Touch
• Watchdog Timer: Reinicialização do sistema, programável via software de 1 a 255 segundos
• Alimentação: Ampla faixa 9~36VDC; Nota1: Suporta 9V~24VDC em temperatura operacional de -30~80°C; Nota2: Suporta 36VDC em temperatura operacional de 70°C; Bloco de terminais de 2 pólos (padrão), conetor de alimentação vertical de 4 pinos Co-lay; Típico: i.MX 8M Plus Quad, 12V, 3.6Watt; Máx.: i.MX 8M Plus Quad, 12V, 5.28Watt; Bateria: CR2032 Coin Cell
• Suporte a SO: Linux Yocto 5.0 (padrão), Debian 12 (a pedido), Android 10 (a pedido)
• Ambiente: Operacional: -30 a 80 °C; Armazenamento: -40 a 85°C; Umidade operacional: 5 a 90% RH; Umidade de armazenamento: 5 a 90% RH; MTBF (i.MX 8M Plus Quad): 632.710 hrs a 25°C; 386.370 hrs a 45°C; 252.204 hrs a 60°C; 138.544 hrs a 80°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
• Mecanismo: Fator de forma SBC de 3,5"; 146mm (5,75") x 102mm (4,02"); PCB: 1.6mm; Lado de cima: 15mm; Lado de baixo: 4mm
• Certificações: CE, FCC, RoHS, UKCA
• Lista de Embalagem: 1 placa M8MP553, 1 bloco terminal para RS485 (COM3) 342-361021-000G, 1 dissipador de calor (Altura: 21mm) A71-008168-000G
• País de Origem: Taiwan

Informações de Encomenda

• M8MP553-ECC-41QDI: Processador Quad Core, 4 GB de Memória Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Alimentação 9~36VDC, design sem ventoinha, -30 a 80°C
• M8MP553-ECC-21DLI: Processador Dual Core, 2 GB de memória, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Alimentação 9~36VDC, design sem ventoinha, -30 a 80°C
• M8MP553-ECC-81QDI: Processador Quad core, 8 GB de memória, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Alimentação 9~36VDC, design sem ventoinha, -30 a 80°C

Itens Opcionais

• Terminal de 2 pólos para cabo DC jack (A81-004013-000G)
• Adaptador de energia 60W, 12V, DC Jack (671-106012-000G)
• Cabo USB 2.0, Comprimento: 200mm (A81-001032-016G)
• Cabo da porta COM, Comprimento: 250mm, COM1/4 (A81-009595-016G)
• Áudio, Comprimento: 300mm (A81-022031-016G)
• Espalhador de calor, Altura: 11mm (A71-808351-000G)
• Consola de depuração com cabo, Comprimento: 500mm (770-IMX8M1-000G)

Etiquetas

• Computação de ponta de IA
• NXP
• IoT
• 5G
• ARM
• Design sem ventoinha
• Tamanho compacto
• Tela 4K2K
• Linux
• Android
• Múltiplas Expansão
• DDR4
• Baixo consumo de energia
• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA
• NXP i.MX 8M

Caraterísticas chave / Especificações técnicas

• Processador: i.MX 8M Plus, Quad/Dual Core, até 1.8GHz
• Memória: 2GB/4GB/8GB LPDDR4
• Armazenamento: eMMC 16GB (até 64GB), 1 x cartão uSD
• Display: 1 x HDMI, 1 x LVDS, suporte para ecrã duplo
• Ethernet: 2 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1, 4 x USB 2.0, 1 x Micro USB OTG
• Serial: 1 x RS485, 1 x RS232, 1 x RS232/422/485
• Expansão: 1 x chave M.2 B, 1 x chave M.2 E, 1 x slot Nano SIM
• Bus CAN: 2 x barramento CAN 2.0b
• Áudio: Codec SGTL5000, 1 x Áudio (Line-out/Mic-in)
• Power: 9~36VDC, Typical 3.6W, Max 5.28W
• Operating Temp: -30°C to 80°C
• Certificações: CE, FCC, RoHS, UKCA
• Suporte a SO: Linux Yocto 5.0, Debian 12, Android 10
• Dimensões: 146mm x 102mm (3.5" SBC)
• País de Origem: Taiwan
