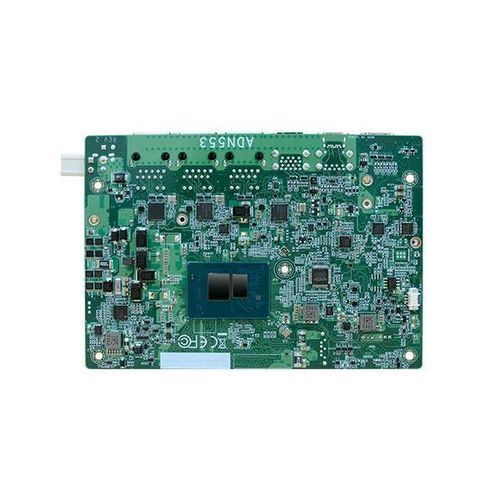

Computador de placa única 3,5" ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® N97

Visão geral do produto

• Processadores Intel® Atom® Alder Lake-N SBC de 3,5"
• 1 DDR5 SO-DIMM
• Alta resolução 4K: Suporta resolução 4K/2K
• Triplo ecrã: 1 HDMI, 1 Type-C DP Alt. Mode, 1 LVDS/eDP
• Conectividade de E/S rica: 3 LAN 2.5GbE, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Expansão múltipla: 1 chave M.2 M, 1 chave M.2 B, 1 chave M.2 E

Caraterísticas

• Exibição 4K2K
• Múltipla Expansão
• Exibição Independente Tripla
• Memória DDR5
• Riqueza de E/S

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação KC
• Certificação UKCA

Especificações técnicas Sistema Processador: Processadores Intel® Atom® Alder Lake-N, TDP até 15W. Incorporado: Intel Atom® x7425E (4 núcleos, 6M Cache, até 3,40 GHz, 12W), x7213E (2 núcleos, 6M Cache, até 3,20 GHz, 10W), x7211E (2 núcleos, 6M Cache, até 3,20 GHz, 6W). Cliente PC: Intel® Core™ i3-N305 (8 núcleos, 6M Cache, até 3,80 GHz, 15W), Processador Intel® N200 (4 núcleos, 6M Cache, até 3,70 GHz, 6W), N97 (4 núcleos, 6M Cache, até 3,60 GHz, 12W), N50 (2 núcleos, 6M Cache, até 3,40 GHz, 6W). Memória: Um SODIMM de 262 pinos até 16GB, DDR5 4800MHz de canal único BIOS: AMI SPI 256Mbit Gráficos Controlador: Gráficos Intel® UHD Funcionalidades: OpenGL 4.6, Diret X 12.1, OpenCL 3.0; Descodificação HW: HEVC, VP9, AV1, AVC; Codificação HW: HEVC, VP9, AVC Ecrã: 1 x HDMI, 1 x Type-C DP Alt. Tipo C DP, 1 x LVDS/eDP. HDMI: até 4096x2160@24Hz; DP: até 3840x2160@60Hz; LVDS: duplo canal de 24 bits, até 1920x1200@60Hz; eDP: até 4096x2160@60Hz Ecrãs triplos: HDMI + Type-C DP Alt. Tipo C DP Alt. + LVDS/eDP Expansão Interface: 1 x chave M.2 M 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x chave M.2 B 3052/3042 (USB3.0/USB2.0, PCIe x1 opcional), 1 x ranhura SIM para 4G/5G, 1 x chave M.2 E 2230 (USB/PCIe x1, suporte CNVi) Áudio Codec de áudio: Realtek ALC888S Ethernet Controlador: 3 x Intel® I226V (10/100/1000/2500Mbps). Opção LAN3 com M.2 3052 PCIe x1. E/S traseira Ethernet: 3 x 2,5 GbE (RJ-45) USB: 4 x USB 3.2 Ecrã: 1 x HDMI, 1 x DP Tipo C Alt. Modo E/S interna Série: 1 x RS-232/422/485 (passo de 2,0 mm) USB: 2 x USB 2.0 (passo de 2,0 mm) Ecrã: 1 x conetor de painel LCD LVDS e 1 x alimentação LCD/Inversor ou 1 x conetor eDP Áudio: 1 x áudio (saída de linha/entrada de microfone) SATA: 1 x SATA 3.0 (até 6Gb/s), 1 x alimentação SATA DIO: 1 x DIO de 8 bits Temporizador Watchdog Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos Segurança TPM: dTPM2.0 Alimentação Tipo: Ampla gama 9~36V DC Conector: Conector de ângulo reto (4 pinos), tomada de entrada DC (disponível mediante pedido), conetor de tipo vertical (4 pinos) (disponível mediante pedido) Consumo: Típico: i3-N305, 19V @ 0,45A (8,55W); Máximo: i3-N305, 19V @ 2,7A (51,3W) Bateria RTC: Célula tipo moeda CR2032 Suporte de SO Suporte de SO (apenas UEFI): Windows 10 IoT Enterprise (64 bits), Windows 11, Linux Ambiente Temperatura: Funcionamento: -5 a 65°C; Armazenamento: -40 a 85°C Humidade: Funcionamento: 5 a 90% RH; Armazenamento: 5 a 90% RH MTBF: 593.096 horas a 25°C; 398.330 horas a 45°C; 276.293 horas a 60°C. Modelo de cálculo: Telcordia Issue 4. Ambiente: GB, GC - Solo Benigno, Controlado Mecanismo Dimensões: 3.fator de forma SBC de 5", 146 mm (5,75") x 102 mm (4,02") Altura: PCB: 1,6 mm; Lado superior: 15,0 mm; Lado inferior: 4,0 mm Normas e certificações Certificações: CE, FCC Classe B, RoHS, UKCA, KC Lista de embalagem - 1 placa ADN553 - 1 cabo de porta COM (Comprimento: 250mm, 1x porta COM), A81-015115-018G - 1 Cabo SATA DATA/Power (Comprimento: 300mm), A81-002144-018G - 1 Dissipador de calor (Altura: 29 mm), A71-008353-020G País de origem: Taiwan Informações de encomenda

• ADN553-BN-x7425E: Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Sem ventoinha, -5 a 65°C
• ADN553-BN-x7211E: Intel Atom® x7211E, 2C, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sem ventoinha, -5 a 65°C
• ADN553-BN-N305: Intel® Core™ i3-N305, 8 núcleos, 15W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sem ventoinha, -5 a 65°C
• ADN553-BN-N200: Processador Intel® N200, 4 núcleos, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sem ventoinha, -5 a 65°C
• ADN553-BN-N97: Processador Intel® N97, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sem ventoinha, -5 a 65°C
• ADN553-BN-N50: Processador Intel® N50, 2 núcleos, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + eDP, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Sem ventoinha, -5 a 65°C
• ADN553-BN-x7213E: Intel Atom® x7213E, 2C, 10W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Modo + LVDS, 3 LAN 2,5G, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Sem ventoinha, -5 a 65°C

Itens opcionais

• Adaptador de energia: 60W, 12V
• Cabo USB 2.0: Comprimento 200mm, 2 portas USB
• Cabo do painel frontal: Comprimento 250mm
• Cabo de áudio: Comprimento 160mm
• Distribuidor de calor: Altura 7mm
• Cabo de alimentação de 4 pinos para tomada DC: Comprimento 100mm

Tags

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Intel® Atom® Alder Lake-N Processors
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Fanless Design
• 4K2K Display
• Windows
• Linux
• Múltipla Expansão
• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação KC
• 2.ethernet 5G
• Certificação UKCA

Principais especificações técnicas

• Processador: Intel® Atom® Alder Lake-N, até 15W TDP
• Memória: 1 x DDR5 SO-DIMM, até 16GB
• Display: Ecrã triplo (HDMI, Type-C DP Alt. Mode, LVDS/eDP), resolução até 4K
• LAN: 3 x 2,5GbE
• USB: 4 x USB 3.2, 2 x USB 2.0
• Expansão: 1 x Chave M.2 M, 1 x Chave M.2 B, 1 x Chave M.2 E
• Áudio: Realtek ALC888S
• Alimentação: 9~36V DC input
• Temperatura de funcionamento: -5 a 65°C
• Certificações: CE, FCC, RoHS, UKCA, KC
