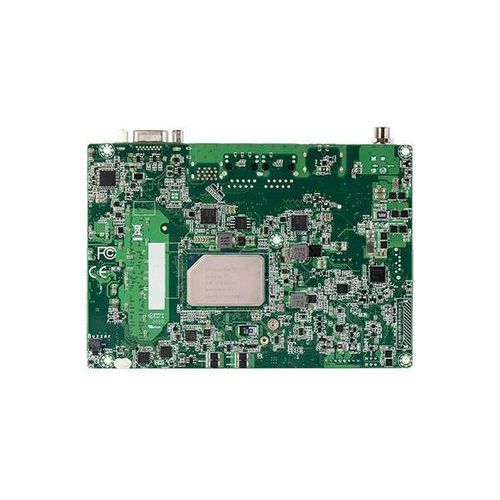

Computador de placa única 3,5" EHL556Intel® AtomIntel® Elkhart Lake SoCMini PCIe
Guardar nos favoritos
Comparar
Características
- Fator de forma
- 3,5"
- Processador
- Intel® Elkhart Lake SoC, Intel® Atom
- Slots de expansão
- SATA, M.2 chave E, Mini PCIe
- Sistema de exploração
- Windows 10 IoT
- Conectividade
- Wi-Fi, LVDS, RS232, USB 2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, Display Port, GbE, eDP
- Aplicações
- para aplicações IoT
- Memória
- DDR4 SO-DIMM, DDR4 3200 MHz
- Outras características
- embutido, industrial, sem ventilação, AI edge
- Tamanho da memória
32 GB
Descrição
Visão geral do produto
- Processador Intel® Atom® X Series 3.5" SBC
- 1 DDR4-3200 SODIMM até 32GB
- Alta resolução 4K: Suporta resolução 4K/2K
- Três ecrãs independentes: 1 HDMI, 1 DP++, 1 LVDS/eDP
- Múltipla Expansão: 1 M.2 E Key, 1 Mini-PCIe, 1 I2C
- Rich I/O: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
- Temperatura: -40~85°C
- Tensão: 9~36V DC-in
- Fanless Design
- Tela 4K2K
- Mini PCIe
- Múltipla Expansão
- Tela independente tripla
- Certificação RoHS
- Certificação CE
- Certificação FCC
- Certificação UKCA
- Processador: Intel Atom Elkhart Lake - Industrial: Atom x6425RE, 4C, 1.9GHz, 12W; Atom x6414RE, 4C, 1.5GHz, 9W - Incorporado: Atom x6425E, 4C, 2,0GHz(3,0GHz), 12W; Atom x6413E, 4C, 1,5GHz(3,0GHz), 9W - Cliente PC: Celeron N6210, 2C, 1,2GHz(2,6GHz), 6,5W
- Memória: SODIMM DDR4-3200 único até 32GB (suporte ECC em banda em SKU incorporado/industrial)
- BIOS: AMI SPI 256Mbit
- Controlador: Gráficos HD Intel®
- Caraterísticas: OpenGL 5.0, DirectX 12, OpenCL 2.1; Descodificação HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codificação HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
- Display: 1 x HDMI (ou opção BOM mudar para VGA), 1 x DP++, 1 x LVDS ou eDP + Luz de fundo; HDMI: até 1920x1080 @60Hz; DP++: até 4096x2304 @60Hz; LVDS: até 1920x1200 @60Hz
- Displays triplos: HDMI + DP++ + LVDS/eDP
- 1 x chave M.2 2230 E (USB/PCIe) (Suporta WiFi 5 e WiFi 6)
- 1 x mini-PCIe (USB/PCIe)
- I2C
- Codec de áudio: Realtek ALC888
- Controlador: 2 x Intel® I225-IT PCIe
- Ethernet: 2 x GbE (RJ-45)
- USB: 2 x USB 3.1 Gen2 10Gbps
- Display: 1 x DP++, 1 x VGA
- Serial: 1 x RS232/422/485 + 1 x RS232, ou 1 x RS232/422/485 + 8bit DIO (BIOS select)
- USB: 4 x USB 2.0
- Display: 1 x LVDS ou eDP + Backlight
- Audio: 1 x Áudio (Line-out/Mic-in)
- SATA: 1 x SATA 3.0, 1 x 5V SATA Power (suporta SATA HDD LED através do painel frontal)
- Painel frontal: 1 x painel frontal (botão de energia/botão de reset, LED de energia, LED de ato HDD)
- Reset do sistema, programável via software de 1 a 255 segundos
- TPM 2.0
- Tipo: Ampla gama 9~36VDC
- Conexão: DC Jack (ou conetor vertical tipo 4pin)
- Consumo: TBD
- Bateria RTC: CR2032 Coin Cell
- Microsoft: Windows 10 IoT 2019 LTSC, Windows 10 IoT 2021 LTSC
- Linux
- Temperatura: Funcionamento: -40 a 85°C; Armazenamento: -40 a 85°C
- Humidade: Funcionamento: 5 a 90% RH; Armazenamento: 5 a 90% RH
- MTBF: 532.533 hrs @25°C; 362.324 hrs @45°C; 253.192 hrs @60°C; 194.923 hrs @70°C; 129.169 hrs @85°C; Modelo de cálculo: Telcordia Issue 4; Ambiente: GB, GC - Ground Benign, Controlled
- Dimensões: 3.fator de forma SBC de 5", 146mm (5,75") x 102mm (4,02")
- CE, FCC Classe B (TBD em fase posterior), RoHS, UKCA
- 1 placa EHL556
- 1 cabo SATA (Comprimento: 300mm), 332-553001-205G
- 1 cabo de alimentação SATA (Comprimento: 250mm), A81-004041-016G
- 1 cabo COM (Comprimento: 250mm), 332-753040-000G
- 1 Dissipador de calor -20 a 70°C (Altura: 29mm), A71-008357-010G (CPU cliente PC)
- 1 Dissipador de calor -40 a 80°C (Altura: 29mm), A71-008357-000G (CPU Indústria)
- Taiwan
- EHL556, Celeron N6210, HDMI+DP, eDP, 2LAN, 1COM+DIO, mSATA, I2C, TPM2.0, Dissipador de calor, Ampla Temp. -20~70°C
- EHL556, Celeron N6210, eDP+VGA, 2LAN, I2C, TPM2.0, Ampla Temp. -20~70°C
- EHL556, Atom x6413E, LVDS+VGA, 2LAN, TPM2.0, Ampla Temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 2COM, mSATA, I2C, TPM2.0, Dissipador de calor, Ampla Temp. -40~85°C
- EHL556, Atom x6425E, LVDS+VGA, 2LAN, TPM2.0, Ampla Temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 1COM+DIO, mPCIe, I2C, TPM2.0, Dissipador de calor, Ampla Temp. -40~85°C
- Adaptador de energia: 60W, 12V, DC Jack, 0°C ~ 40°C ou -30°C ~ 70°C
- Cabo USB 2.0: Comprimento 200mm
- Distribuidor de calor: AL1050 146*102*7.5mm, para CPU EHL556 BAREDIE (J6413, J6412, J646, N621, N6210, N6415) ou CPU EHL556 IHS (x6211E, x6413E, x6425E, x6414RE, x6425RE)
- Processador: Intel Atom Elkhart Lake (vários SKUs)
- Memória: SODIMM único DDR4-3200 até 32GB
- Gráficos: Gráficos Intel HD, suporte para ecrã triplo
- Expansão: 1 x chave M.2 2230 E, 1 x mini-PCIe, I2C
- Áudio: Realtek ALC888
- Ethernet: 2 x Intel I225-IT PCIe
- I/O traseira: 2 x GbE, 2 x USB 3.1 Gen2, 1 x DP++, 1 x VGA
- I/O interna: Serial, USB 2.0, LVDS/eDP, Áudio, SATA, Painel frontal
- Watchdog Timer: Programável 1-255s
- Segurança: TPM 2.0
- Alimentação: 9~36VDC, DC Jack/4pin
- OS: Windows 10 IoT, Linux
- Ambiente: -40~85°C, 5-90% RH
- Dimensões: 146mm x 102mm
- Certificações: CE, FCC, RoHS, UKCA
- País de origem: Taiwan
---
