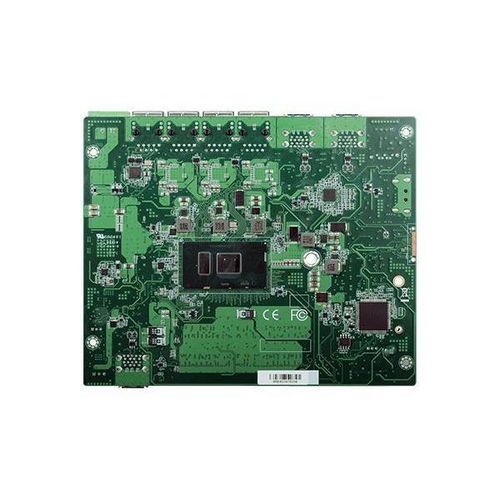

Computador de placa única 4'' SU256-SCM

Intel® Core™ de 6ª geraçãoIntel® Core™ i7-7600USATA3

Visão geral do produto

• SBC 4" Intel® Core™ de 6ª geração
• Canal duplo DDR4 2400MHz até 8GB
• Display único: resolução HDMI até 4096x2304 @ 60Hz
• Expansão múltipla: 1 mini PCIe
• Conectividade rica: 4 Intel GbE, 6 USB 3.0

Características

• Proteção ESD COM: Air Gap ±15kv
• Temperatura ampla: -20~70°C
• Design sem ventoinha
• Display 4K2K
• Display HDMI

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Especificações do sistema
Processador
Processadores Intel® Core™ de 6ª geração, BGA 1356 (Skylake-U*)
Processador Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Processador Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Processador Intel® Core™ i3-6100U, Dual Core, 3M Cache, 2.3GHz, 15W
Processador Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Memória
2 x 260-pin SO-DIMM até 8GB (1R*8)
Canal duplo DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Gráficos
Controlador
Intel® HD Graphics GT Series
Funcionalidade
OpenGL 5.0, DirectX 12, OpenCL 2.1
Decodificação HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codificação HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Display
1 x HDMI

Expansão
SSD
Suporte até 1 x Módulo Flash mSATA SATA 3.0
Interface
1 x Mini PCIe full-size

Ethernet
Controlador
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe com iAMT9.5 (10/100/1000Mbps) (apenas Core i7/i5 suporta iAMT)

I/O frontal
USB
2 x USB 3.0

I/O traseiro
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

I/O interno
Display
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Temporizador watchdog
Saída & Intervalo
Reinicialização do sistema, programável via software de 1 a 255 segundos

Segurança
TPM
TPM 2.0 (opção)

Energia
Tipo
Faixa ampla 15~36V
Conector
Bloco terminal
Consumo
Típico: 6600U:19V @ 0.33A (6.27Watt)
Máximo: 6600U:19V @ 2.01A (38.19Watt)
Bateria RTC
Célula de moeda CR2032

Suporte OS
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Ambiente
Temperatura
Operacional: -20 a 70°C
Armazenamento: -40 a 85°C
Umidade
Operacional: 5 a 90% RH
Armazenamento: 5 a 90% RH
MTBF
273,084 hrs @ 25°C; 234,185 hrs @ 45°C ; 196,965 hrs @ 60°C ; 170,277 hrs @ 70°C
Modelo de cálculo: Telcordia Issue 4
Ambiente: GB, GC - Solo Benigno, Controlado

Mecanismo
Dimensões
Formato SBC 4"
165mm x 135mm
Altura
PCB: 1.6mm Lado superior: 16.5mm, Lado inferior: 4mm

Normas e Certificações
Certificações
CE, FCC, RoHS

Lista de embalagem
Lista de embalagem
1 placa SU256-SCM
1 dissipador de calor (28.4mm) A71-008158-000G

País de origem
País de origem
Taiwan

Informações de pedido
Nome do modelo: SU256-SCM
Número da peça: 770-SU2561-000G
Descrição: Sem ventoinha, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 a 70°C

Especificações técnicas / Características

• SBC 4" Intel® Core™ de 6ª geração
• Canal duplo DDR4 2400MHz até 8GB
• Display único: resolução HDMI até 4096x2304 @ 60Hz
• Expansão múltipla: 1 mini PCIe
• Conectividade rica: 4 Intel GbE, 6 USB 3.0
• Proteção ESD COM: Air Gap ±15kv
• Temperatura ampla: -20~70°C
• Design sem ventoinha
• Display 4K2K
• Display HDMI
• Certificações RoHS, CE, FCC
• Dimensões: 165mm x 135mm
• Temperatura operacional: -20 a 70°C
• Energia: Faixa ampla 15~36V
