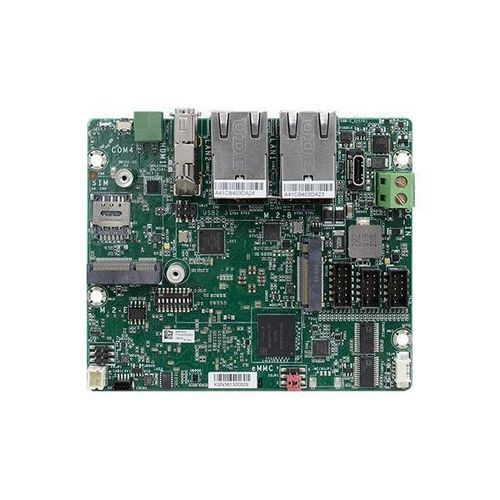

Placa-mãe Pico-ITX / 2,5" 8MM053

NXP i.MX8M MiniIntel®LPDDR4

Visão Geral do Produto

• NXP® i.MX 8M mini processadores de aplicações
• 1 LPDDR4 3200MHz memory down
• Suporta Alta Resolução FHD
• Múltipla Expansão: 1 Chave M.2 B, 1 Chave M.2 E
• Rich I/O: 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO

Caraterísticas

• Design sem ventoinha
• Ecrã: Saída HDMI, resolução FHD
• Múltipla Expansão: Chave M.2 B, Chave M.2 E
• Conectividade I/O rica
• Memória LPDDR4
• Resolução FHD

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Tags

• 9~36V DC-in
• LPDDR4
• Resolução FHD
• NXP
• NXP® i.MX 8M mini Series
• ARM
• Fanless Design
• Múltipla Expansão
• Certificação RoHS
• CE Certification
• FCC Certification

Especificações técnicas Sistema Processador: Mini processadores de aplicações NXP i.MX 8M NXP i.MX 8M mini Quad Cortex-A53 1.8GHz (Consumidor) NXP i.MX 8M mini Quad Cortex-A53 1.6GHz (Industrial) Memória: 4GB de memória (1GB/2GB por suporte de projeto), LPDDR4 de canal único Gráficos Controlador: 2D-GC320, 3D-GC NanoULTRA Funcionalidades: OpenGL® ES 2.1, Descodificação VPU: hEVC 1080p60, H.264, VP9, VP8; Codificação VPU: 1080p60 H.264, VP8 Ecrã: 1 x HDMI (predefinição), HDMI: resolução até 1920x1080 @60Hz Ecrã único: HDMI Expansão Interface: 1 x chave M.2 B 3042/2242 (USB 2.0), suporte para ranhura Nano SIM; 1 x chave M.2 E 2230 (USB 2.0) Ethernet Controlador: 1 x RTL8211 Ethernet (10/100/1000Mbps) E/S traseira Ethernet: 2 x GbE (RJ-45) Série: 1 x RS-485 (bloco de terminais de 2 pólos) USB: 2 x USB 2.0, 1 x Botão de reinicialização Ecrã: 1 x HDMI E/S internas Série: 2 x RS-232 (2 x 5 cabeças, passo de 2 mm) USB: 1 x USB 2.0 (passo de 2 mm) SD: 1 x ranhura para Micro SD I2C: 1 x I2C (passo de 1,25 mm) Outras E/S: DIO (4 DIO/PWR/GND) e RS-422 (4 pinos) (2 x 6 conectores, passo de 2 mm) eMMC: Suporta eMMC 5.1 8GB a bordo (predefinição), suporta até 64GB (opcional) Temporizador Watchdog Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos Potência Tipo de alimentação: DC 9V a 36V Conector: Bloco de terminais de 2 pólos (predefinição) Bateria RTC: CR2032 com cabo Suporte de SO Yocto 3.3 em eMMC (predefinição) Ambiente Temperatura: Funcionamento: -5 a 65°C; -40 a 80°C, Armazenamento: -40 a 85°C Humidade: Funcionamento: 5 a 90% HR, Armazenamento: 5 a 90% RH Mecanismo Dimensões: 100mm (3,94") x 85mm (3,35") Altura: PCB: 1,6mm, Lado superior: 22,64mm, Lado inferior: 4mm Normas e certificações Certificações: CE, FCC Classe A, RoHS Lista de embalagem - 1 8MM053 MB - 1 Dissipador de calor (altura) - 1 Bloco de terminais de 2 pólos para RS-485 País de origem: Taiwan Informações de encomenda Nome do modelo: 8MM053 Número da peça: 770-8MM0531-500G Descrição: Quad Cortex-A53 1.6GHz, 4GB Memory Down, 8GB eMMC, -40 a 80°C, Yocto 3.3 (Kernel 5.10) Itens opcionais

• Terminal de 10 pólos para RS-422/4-bit DIO, L=100mm (Part Number: A81-009670-016G)
• Bloco terminal de 10 pólos para RS-422/4-bit DIO (Part Number: 342-361101-100G)
• Cabo da tomada de alimentação, L=115mm (Part Number: A81-004013-000G)
• Adaptador de alimentação 60W,12V, DC Jack (Part Number: 671-106012-000G)
• Cabo da porta COM (Part Number: A81-015019-004G)

Caraterísticas Técnicas / Especificações

• Processador: NXP i.MX 8M mini Quad Cortex-A53 1.6/1.8GHz
• Memória: 4GB LPDDR4 (1GB/2GB por suporte de projeto)
• Armazenamento: eMMC 5.1 8GB onboard (até 64GB opcional)
• Display: 1 x HDMI, até 1920x1080 @60Hz
• Ethernet: 2 x GbE (RJ-45), 1 x controlador Ethernet RTL8211
• USB: 2 x USB 2.0 (traseira), 1 x USB 2.0 (interna)
• Serial: 1 x RS-485, 2 x RS-232, RS-422
• Expansão: 1 x chave M.2 B, 1 x chave M.2 E, slot Nano SIM
• SD: 1 x Slot Micro SD
• I2C: 1 x I2C
• DIO: 4 DIO/PWR/GND
• Power: DC 9V a 36V, Bloco de terminais de 2 polos
• Temperatura de operação: -5 a 65°C; -40 a 80°C
• Temperatura de armazenamento: -40 a 85°C
• Umidade: 5 a 90% RH
• Dimensões: 100mm x 85mm
• Certificações: CE, FCC Classe A, RoHS
• País de origem: Taiwan
