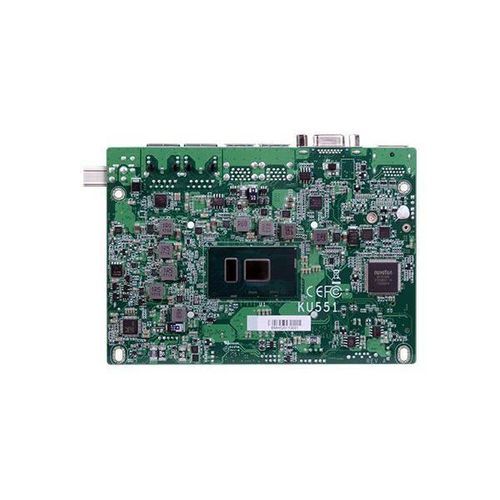

Computador de placa única 3,5" KU551

Intel® Core™ i5-7300UIntel® Celeron® 3965UIntel® Core™ i7-7600U

Visão geral do produto

• SBC Intel® Core™ 3.5" de 7ª geração
• 1 DDR4 SODIMM até 16GB
• Três ecrãs independentes: VGA + LVDS + DP++
• Comunicação sem fios: Mini PCIe
• Rich I/O: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Caraterísticas

• Proteção ESD COM: Air Gap ±15kv
• Wide-temp: -40~85°C
• 4K2K Display
• DP
• DDR4

Certificações

• Certificação RoHS
• Certificação UL
• Certificação CE
• Certificação FCC

Detalhes do produto

• Melhor orçamento para placas-mãe baseadas no processador Core ™ de 7ª geração: Design robusto, recursos avançados, processadores Intel® Core ™ de 7ª geração, várias opções de memória na placa, interfaces de alta largura de banda, interfaces M.2 atualizadas. Oferece maior desempenho da CPU, aprimoramento visual com menor consumo de energia, transmissão de alta velocidade e grande capacidade de armazenamento para ambientes adversos.
• M.2 com memória Intel® Optane™: Oferece capacidade de resposta sem precedentes e desempenho de alta velocidade sem sacrificar a capacidade do HDD.
• Tecnologia UHD 4K: Permite imagens e vídeos mais nítidos e vívidos com a tecnologia 4K UHD. Até 3 ecrãs independentes para designs de expansão flexíveis.
• Faixa de tensão ampla: Compatível com adaptadores de energia de ampla faixa de 9 ~ 36V para diversos ambientes.
• Promessa de qualidade DFI: Passa por testes rigorosos (ESD, FloTHERMAL, HALT) para estabilidade em ambientes agressivos.
• Linha completa de produtos de placas-mãe industriais: Inclui ATX, microATX, Mini-ITX, Embedded SBC e COM Express para diversas aplicações.

Especificações Técnicas

• Processador: Processadores Intel® Core™ de 7ª Geração, BGA 1356 (i7-7600U, i5-7300U, i3-7100U, Celeron 3965U)
• Memória: Um SODIMM de 260 pinos até 16GB, DDR4 1866/2133MHz de canal único
• BIOS: Insyde SPI 128Mbit
• Gráficos: Gráficos HD Intel® Série GT, OpenGL 5.0, DirectX 12, OpenCL 2.1, suporte HW Decode/Encode
• Display: 1 x VGA/DDI, 1 x LVDS/eDP, 1 x DP++/DDI; VGA até 1920x1200@60Hz, LVDS até 1920x1200@60Hz, DP++ até 4096x2304@60Hz
• Displays triplos: VGA + LVDS + DP++
• Expansão: 1 x Mini PCIe de tamanho normal (PCIe/USB), 1 x M.2 B chave 2242 (PCIe/USB2.0/SATA3.0), 1 x conetor de E/S de extensão (disponível mediante solicitação)
• Áudio: Realtek ALC888
• Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe com iAMT11.6 (10/100/1000Mbps)
• E/S traseiras: 2 x GbE (RJ-45), 4 x USB 3.0, 1 x VGA, 1 x DP++
• E/S internas: 2 x RS-232/422/485, 2 x USB 2.0, 1 x conetor de painel LCD LVDS, 1 x alimentação LCD/Inversor, 1 x áudio (saída de linha/entrada de microfone), 1 x SATA 3.0, 1 x Alimentação SATA, 1 x DIO de 8 bits, 1 x SMBus
• Watchdog Timer: Reinicialização do sistema, programável via software de 1 a 255 segundos
• Segurança: fTPM 2.0
• Energia: Única 12V +/-5% DC, Conector de ângulo reto (4 pinos), Tomada DC (disponível mediante solicitação), Conector de tipo vertical (4 pinos) (disponível mediante solicitação), Inativo: i7-7600U:12V @ 0.9A (10.8Watt), Máx.: i7-7600U:12V @ 3.2A (38.5Watt), Bateria RTC: CR2032 Coin Cell
• Suporte a SO: Windows 10 IoT Enterprise 64-bit, Linux, Yocto
• Ambiente: Operacional: 0 a 60 ° C (Opt. -20 a 70 ° C), Armazenamento: -40 a 85 ° C, Umidade operacional: 5 a 90% RH, Umidade de armazenamento: 5 a 90% RH, MTBF: 477.146 horas a 25 ° C; 277.228 horas a 45 ° C; 172.875 horas a 60 ° C
• Mecanismo: Fator de forma SBC de 3,5 "146 mm (5,75") x 102 mm (4,02 "), PCB: 1,6 mm, lado superior: 16.3mm, Lado Inferior: 4.0 mm
• Certificações: CE, FCC, RoHS, UL
• Lista de Embalagem: 1 placa KU551, 1 cabo de porta COM (300mm, 2 x portas COM), 1 cabo de dados Serial ATA (500mm), 1 cabo de alimentação Serial ATA (250mm), 1 Dissipador de calor (25.8mm)
• País de Origem: Taiwan

Informações de encomenda Nome do modelo | Número da peça | Descrição KU551-BN-7600U | 770-KU5511-000G | Sem ventoinha, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-7300U | 770-KU5511-100G | Sem ventoinha, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-7100U | 770-KU5511-200G | Sem ventoinha, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-3965U | 770-KU5511-300G | Sem ventoinha, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-EN-7600U | 770-KU5511-400G | Sem ventoinha, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-EN-7300U | 770-KU5511-500G | Sem ventoinha, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-EN-7100U | 770-KU5511-600G | Sem ventoinha, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-EN-3965U | 770-KU5511-700G | Sem ventoinha, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C Itens opcionais Cabo da porta USB | A81-001032-016G | Comprimento: 200mm Adaptador de alimentação | 671-106012-000G | 60W, 12V Espalhador de calor | A71-011078-000G | Altura: 11mm Cabo de áudio | A81-022007-016G | Comprimento: 160mm cabo de 4 pinos para tomada DC | A81-004051-016G | Comprimento: 100mm Caraterísticas / Especificações Técnicas

• SBC Intel® Core™ 3.5" de 7ª Geração
• 1 DDR4 SODIMM até 16GB
• Três ecrãs independentes: VGA + LVDS + DP++
• Comunicação sem fios: Mini PCIe
• Riqueza de E/S: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
• Proteção COM ESD: Air Gap ±15kv
• Wide-temp: -40~85°C
• 4K2K Display
• DP
• DDR4
• Certificações RoHS, UL, CE, FCC
