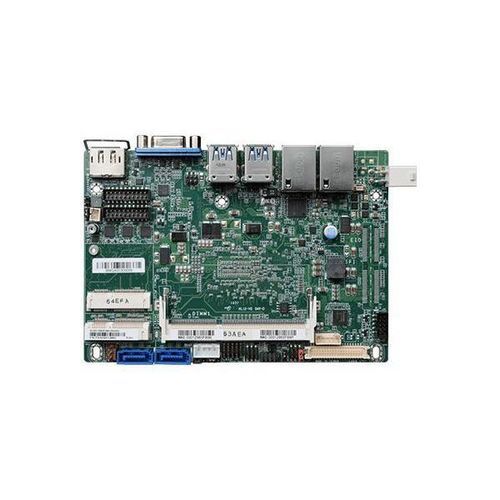

Visão geral do produto- 7ª/6ª Geração Intel® Core™ 3.5" SBC
- Comunicação sem fio: Mini PCIe
- Rich I/O: 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 DDR3L SODIMM até 8GB
- Três ecrãs independentes: VGA + LVDS + DP++
Caraterísticas- Proteção ESD COM: Air Gap ±15kv
- Wide-temp: -40~85°C
- 4K2K Display
- DP
- DDR3L
Certificações- Certificação RoHS
- Certificação CE
- Certificação FCC
Sistema
Processador
processadores Intel® Core™ de 6ª geração, BGA 1356
Processador Intel® Core™ i7-6600U, núcleo duplo, 4M de cache, 2,6GHz (3,4GHz), 15W
Processador Intel® Core™ i5-6300U, núcleo duplo, cache de 3M, 2,4 GHz (3,0 GHz), 15W
Processador Intel® Core™ i3-6100U, núcleo duplo, cache 3M, 2,3GHz, 15W
Processador Intel® Celeron® 3955U, núcleo duplo, cache de 2M, 2,0 GHz, 15W
processadores Intel® Core™ de 7ª geração, BGA 1356
Processador Intel® Core™ i7-7600U, núcleo duplo, 4M Cache, 2,8GHz (3,9GHz), 15W
Processador Intel® Core™ i5-7300U, núcleo duplo, cache de 3M, 2,6 GHz (3,5 GHz), 15W
Processador Intel® Core™ i3-7100U, núcleo duplo, cache 3M, 2,4 GHz, 15W
Processador Intel® Celeron® 3965U, núcleo duplo, cache de 2M, 2,2 GHz, 15W
Memória
Um SODIMM de 204 pinos até 8GB
DDR3L 1600MHz de canal único
BIOS
Insyde SPI 128Mbit
Gráficos
Controlador
Gráficos HD Intel® série GT
Caraterísticas
OpenGL 5.0, DirectX 12, OpenCL 2.1
Decodificação HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codificação HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Ecrã
1 x VGA
1 x LVDS
1 x DP++
VGA: resolução até 1920x1200 @ 60Hz
LVDS: canal duplo de 48 bits, resolução até 1920x1200 @ 60Hz
DP++: resolução até 4096x2304 @ 60Hz
Ecrãs triplos
VGA + LVDS + DP++
Expansão
Interface
1 x Mini PCIe de tamanho normal (PCIe/USB/SATA, SATA por predefinição)
1 x Mini PCIe de metade do tamanho (PCIe/USB, PCIe por defeito)
1 x SIM (suportado por Mini PCIe de metade do tamanho) (disponível a pedido)
Áudio
Codec de áudio
Realtek ALC888S-VD2-GR
Ethernet
Controlador
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe com iAMT11.0 (10/100/1000Mbps) (apenas o Core i7/i5 suporta iAMT)
E/S traseira
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Ecrã
1 x VGA
1 x DP++
E/S internas
Série
2 x RS-232/422/485 (passo de 2,0 mm)
2 x RS-232 (passo de 2,0 mm)
USB
2 x USB 2.0 (passo de 2,0 mm)
Ecrã
1 x conetor de painel LCD LVDS
1 x Alimentação LCD/Inversor
Áudio
1 x Áudio (saída de linha/entrada de microfone)
SATA
2 x SATA 3.0 (até 6Gb/s)
1 x Alimentação SATA
DIO
1 x DIO de 8 bits
SMBus
1 x SMBus
Temporizador Watchdog
Saída e intervalo
Reinicialização do sistema, programável via software de 1 a 255 segundos
Energia
Tipo de alimentação
Único 12V +/-10% DC
Conector
Conector de ângulo reto (4 pinos) DC Jack (disponível a pedido)
Conector de tipo vertical (4 pinos) (disponível mediante pedido)
Consumo de energia
Típico: 6300U:12V @ 0.40A (4.80Watt)
Máximo: 6300U:12V @ 2.08A (24.96Watt)
Bateria
Célula tipo moeda CR2032
Suporte a sistemas operacionais
Microsoft
Windows 7 (/WES7) 32/64-bit
Windows 8.1 (64 bits)
Windows 10 IoT Enterprise de 64 bits
Linux
Debian 8 (com controlador gráfico VESA)
CentOS 7 (com controlador gráfico VESA)
Linux
Ambiente
Temperatura de funcionamento
Funcionamento: 0 a 60°C (Opt. -20 a 70°C)
Armazenamento: -40 a 85°C
Humidade
Funcionamento: 5 a 90% HR
Armazenamento: 5 a 90% HR
MTBF
SU551: 430.978 horas a 25°C; 253.129 horas a 45°C; 157.798 horas a 60°C
Mecanismo
Dimensões
3.fator de forma SBC de 5"
146 mm (5,75") x 102 mm (4,02")
Altura
PCB: 1,6 mm
Lado superior: 15,5 mm
Lado inferior: 4,0 mm
Normas e certificações
Certificações
Certificação CE
Certificação FCC
Certificação RoHS
Lista de embalagem
1 placa SU551
1 Cabo de porta COM (Comprimento: 300mm, 2 x portas COM) A81-015020-001G
1 Cabo de dados Serial ATA (Comprimento: 500mm) 332-553001-005G
1 Cabo de dados ATA de série (comprimento: 300 mm) 332-553001-205G
1 Cabo de alimentação ATA de série (Comprimento: 250 mm) A81-004041-016G
1 Dissipador de calor 0 a 60°C (Altura: 20,85mm) A71-011084-000G, temperatura ampla (Altura: 30,85mm) A71-011083-000G
País de origem
Taiwan
Informações de encomenda
Nome do modelo | Número da peça | Descrição
SU551-NB-6300U | 770-SU5511-000G | Sem ventoinha, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-3955U | 770-SU5511-100G | Sem ventoinha, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-6100U | 770-SU5511-200G | Sem ventoinha, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-6600U | 770-SU5511-300G | Sem ventoinha, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NE-6600U | 770-SU5511-400G | Sem ventoinha, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 a 70°C
SU551-NE-6300U | 770-SU5511-500G | Sem ventoinha, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 a 70°C
Itens opcionais
Adaptador de alimentação | 671-106002-102G | 60W, 12V
Cabo da porta USB | A81-001032-016G | Comprimento: 200mm
Espalhador de calor | A71-011078-000G | Altura: 11mm
1 Cabo de áudio | A81-022007-016G | Comprimento: 160mm
cabo de 4 pinos para tomada DC | A81-004051-016G | Comprimento: 100mm
Especificações técnicas- Fator de forma: 3.sBC de 5"
- CPU: intel® Core™ i3/i5/i7 ou Celeron® de 6ª/7ª geração
- Memória: 1 x DDR3L SODIMM até 8GB
- Display: VGA, LVDS, DP++ (suporte de ecrã triplo)
- LAN: 2 x Intel GbE
- COM: 4 portas
- USB: 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Expansão: Mini PCIe de tamanho normal e meio tamanho, slot SIM (opcional)
- Áudio: Realtek ALC888S-VD2-GR
- Alimentação: Entrada de 12V DC
- Temperatura de funcionamento: 0 a 60°C (opcional -20 a 70°C)
- Certificações: CE, FCC, RoHS
