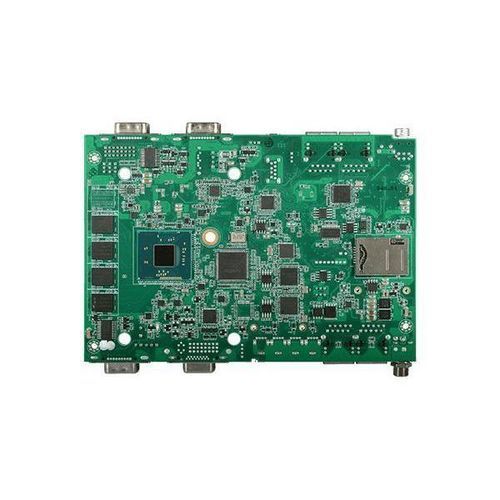

Placa-mãe 4'' BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Visão geral do produto

• Processador Intel Atom® E3800 4" SBC
• Memória DDR3L de 2GB/4GB integrada
• 1 VGA ou 1 DVI-I (opção)
• Expansão: 2 Mini PCIe
• Conectividade rica: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Características

• Proteção ESD COM: Air Gap ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Especificações do sistema
Sistema
Processador: Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Tecnologia de embalagem BGA 1170
Tecnologia de processo de 22nm
Memória: 4GB integrada (E3845), DDR3L 1333MHz canal único; 2GB integrada (J1900), DDR3L 1066MHz canal único
BIOS: AMI SPI 64Mbit

Gráficos
Controlador: Intel® HD Graphics 4600
Display: 1 VGA/1 DVI-I (disponível mediante solicitação); DVI: resolução até 1920x1080 @ 60Hz; VGA: 24 bits, resolução até 2560x1600 @ 60Hz

Expansão
Interface: 2 x Mini PCIe de tamanho completo (PCIe, USB e sinais 3G para módulo 3G ou GPRS)

Ethernet
Controlador: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Indicadores: 1 x LED de status, 1 x LED HDD

I/O frontal
Ethernet: 2 x GbE (RJ-45)
Serial: 1 x RS232/422/485
USB: 1 x USB 3.0 (Tipo A)
DIO: 1 x DIO de 8 bits
Botões: 1 x botão de reset, 1 x botão de energia

I/O traseiro
Ethernet: 2 x GbE (RJ45)
Serial: 1 x RS232/422/485
USB: 4 x USB 2.0
Display: 1 VGA/1 DVI-I (disponível mediante solicitação)

I/O interno
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x alimentação SATA
DIO: 1 x DIO de 8 bits

Temporizador watchdog
Saída e intervalo: tempo de espera programável via software de 1 a 255 segundos

Segurança
TPM: Disponível mediante solicitação

Energia
Tipo: 16~24V
Conector: jack DC-in
Consumo: BT259-45-I-B-4: 21.8W com E3845 a 1.91GHz e memória DDR3L de 4GB integrada

Suporte de OS
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Nota: Windows 10 estará disponível mediante solicitação.

Ambiente
Temperatura: Operacional: 0°C~60°C; Armazenamento: -20°C~85°C
Umidade: Operacional: 5% a 90%; Armazenamento: 5 a 90% RH

Mecanismo
Dimensões: placa de 4"; 165mm (6.49") x 115mm (4.53")
Altura: PCB: 1.6mm; Lado superior: 16.5mm; Lado inferior: 2mm

Normas e certificações
Certificações: CE, FCC Classe B, RoHS

Lista de embalagem
1 placa BT259; 1 cabo de dados Serial ATA com alimentação: A81-002008-000G; 1 dissipador de calor: A31-030022-200G

País de origem
Taiwan

Informações de pedido

• BT259-45-I-B-4: Sem ventoinha, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C a 60°C
• BT259-19-I-B-2: Sem ventoinha, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C a 60°C

Itens opcionais

• Cabo de porta USB (A81-001032-016G)
• Adaptador de energia (671-112009-100G): 120W, 19V

Especificações técnicas

• Processador: Intel® Atom™ E3845 ou Intel® Celeron® J1900
• Memória: 2GB/4GB DDR3L integrada
• Expansão: 2 x Mini PCIe
• Display: 1 VGA ou 1 DVI-I (opção)
• Ethernet: 4 x Intel GbE
• COM: 3 portas
• USB: 1 x USB 3.0, 5 x USB 2.0
• Certificações: CE, FCC Classe B, RoHS
• Temperatura de operação: 0°C~60°C
• Dimensões: 165mm x 115mm
