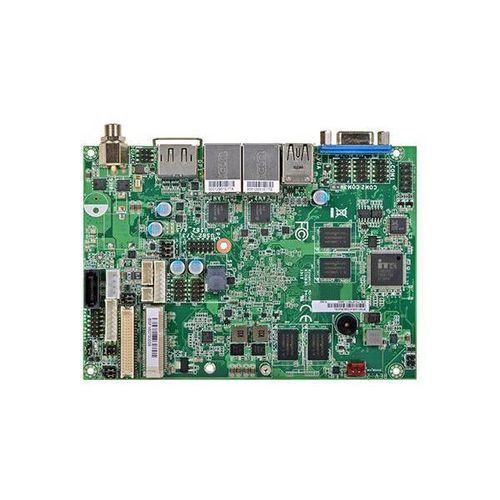

Computador de placa única 3,5" BT553

Intel® Atom E3800x86NXP

Visão Geral do Produto

• 2GB/4GB de memória DDR3L down
• 1 VGA, 1 LVDS, 1 DP
• Expansão: 1 Mini PCIe
• Rich I/O: 2 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0
• Processador Intel Atom® E3800

Caraterísticas

• Proteção ESD COM: Air Gap ±15kv
• Wide-temp: -40~85°C
• Fanless Design
• DP
• DDR3L

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Especificações do sistema Processador Intel® Atom™ E3826, núcleo duplo, 1M de cache, 1,46GHz, 7W Intel® Atom™ E3845, quatro núcleos, 2M de cache, 1,91GHz, 10W Intel® Celeron® J1900, quatro núcleos, cache de 2M, 2GHz (2,41GHz), 10W Memória memória DDR3L de 2GB/4GB para baixo DDR3L 1066/1333MHz de canal duplo BIOS AMI SPI 64Mbit Gráficos Controlador: Gráficos HD Intel® Funcionalidades: Suporta aceleração de hardware para DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 e VP8 (a versão suportada depende do sistema operativo) Ecrã: 1 x VGA 1 x LVDS 1 x DP VGA: 24 bits, resolução até 2560x1600 @ 60Hz LVDS: NXP PTN3460, 24 bits, canal duplo, resolução até 1920x1200 @ 60Hz DP: suporta DP++, resolução até 2560x1600 @ 60Hz Expansão Interface: 1 x Mini PCIe Áudio Codec de áudio: Realtek ALC888 Ethernet Controlador: 2 x Intel® I210 PCIe (10/100/1000Mbps) E/S traseira Ethernet: 2 x GbE (RJ45) USB: 1 x USB 3.0, 1 x USB 2.0 Ecrã: 1 x DP, 1 x VGA E/S internas Série: 1 x RS485 (passo de 2,0 mm), 2 x RS232 (passo de 2,0 mm) USB: 4 x USB 2.0 Ecrã: 1 x LVDS Áudio: 1 x Saída de linha, 1 x Entrada de microfone SATA: 1 x SATA 2.0 (até 3Gb/s) DIO: DIO de 8 bits CANBus: 1 x SMBus Temporizador Watchdog Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos Segurança TPM: Disponível mediante solicitação Energia Tipo: Ampla gama 15~36V Conector: Conector de entrada DC, conetor de tipo vertical (4 pinos) (disponível mediante pedido) Consumo: Em repouso: E3845 10W: 15V @ 0,413A (6,195W), Máximo: E3845 10W: 15V @ 0,986A (14,790W) Suporte de SO Windows 7 Ultimate x86 e SP1 (32-bit) Windows 7 Ultimate x64 e SP1 (64 bits) Windows 8.1 Embedded Pro x86 (32-bit) Windows 8.1 Embedded Pro x64 (64-bit) Windows 10 IoT Enterprise (64-bit) Ambiente Temperatura: Funcionamento: 0°C a 60°C - Atom, Celeron (sem ventoinha) -20°C a 70°C - Celeron (sem ventoinha) -40°C a 85°C - Atom (sem ventoinha) Armazenamento: -40°C a 85°C Humidade: Funcionamento: 5% a 90% HR, Armazenamento: 5 a 90% HR MTBF: 373.288 horas a 25°C; 218.452 horas a 45°C Modelo de cálculo: Telcordia Issue 2, Método I Caso 3 Ambiente: GB, GC - Solo Benigno, Controlado Mecanismo Dimensões: 3.placa de 5", 146mm (5,75") x 102mm (4,02") Altura: PCB: 1,6mm, Lado superior: 16,5mm, Lado inferior: 3mm Lista de Embalagem 1 placa BT553 1 cabo de dados Serial ATA com alimentação: A81-002013-000G 1 Dissipador de calor com dissipador de calor: 761-BT5511-000G País de origem Taiwan Informações de Encomenda

• BT553-NB-21E26: Sem ventoinha, Intel® Atom™ E3826, 2 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 a 60°C
• BT553-NB-41E45: Sem ventoinha, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 a 60°C
• BT553-NB-41J00: Sem ventoinha, Intel® Celeron® J1900, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 a 60°C
• BT553-NT-41E45: Sem ventoinha, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, -40 a 85°C

Itens opcionais

• Cabo da porta USB (A81-001032-016G)
• Cabo da porta COM (332-753040-000G)
• Adaptador de alimentação (671-112009-100G): 120W, 19V

Especificações técnicas

• Processador: Intel® Atom™ E3826/E3845, Intel® Celeron® J1900
• Memória: 2GB/4GB DDR3L, DDR3L de canal duplo 1066/1333MHz
• Gráficos: Gráficos HD Intel®, 1 x VGA, 1 x LVDS, 1 x DP
• Expansão: 1 x Mini PCIe
• Áudio: Realtek ALC888
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000Mbps)
• E/S traseiras: 2 x GbE (RJ45), 1 x USB 3.0, 1 x USB 2.0, 1 x DP, 1 x VGA
• E/S internas: 1 x RS485, 2 x RS232, 4 x USB 2.0, 1 x LVDS, 1 x Line-out, 1 x Mic-in, 1 x SATA 2.0, 8-bit DIO, 1 x SMBus
• Watchdog Timer: Reset do sistema, programável via software de 1 a 255 segundos
• Segurança: TPM (disponível mediante solicitação)
• Power: Ampla faixa de 15~36V, tomada DC-in, conetor de tipo vertical (4 pinos)
• Suporte a SO: Windows 7/8.1/10
• Temperatura de funcionamento: 0°C a 60°C (Atom, Celeron Fanless), -20°C a 70°C (Celeron Fanless), -40°C a 85°C (Atom Fanless)
• Temperatura de Armazenamento: -40°C a 85°C
• Umidade: 5% a 90% RH
• MTBF: 373.288 hrs @ 25°C; 218.452 hrs @ 45°C
• Dimensões: 146mm x 102mm
• Altura: PCB 1,6mm, lado superior 16,5mm, lado inferior 3mm
• Lista de embalagem: 1 placa BT553, 1 cabo de dados Serial ATA com alimentação, 1 dissipador de calor com dissipador de calor
• País de origem: Taiwan
