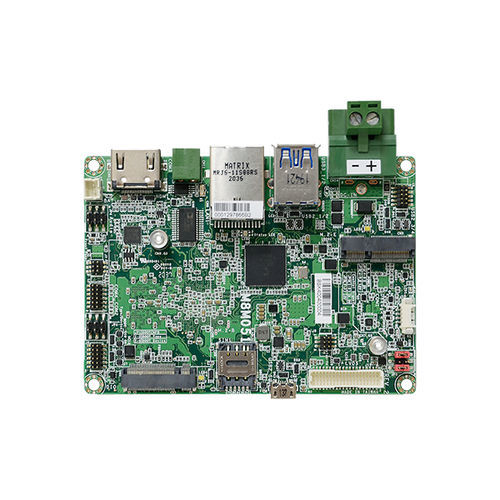

Placa-mãe Pico-ITX / 2,5" M8M051

Freescale i.MX8MIntel®LPDDR4

Visão geral do produto

• Processadores NXP i.MX 8M
• Single Channel LPDDR4 até 3200 MHz
• Single Display: HDMI/LVDS
• HDMI: resolução até 4096x2160 @60Hz / LVDS: resolução até 1920x1080 @60Hz
• Múltipla Expansão: 1 Chave M.2 B, 1 Chave M.2 E
• Rich I/O: 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0

Caraterísticas

• Baixo consumo de energia
• Tamanho compacto
• Suporte Android
• Múltipla expansão
• Entrada DC de 12V

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA

Especificações Técnicas Sistema Processador processadores de aplicações i.MX 8M NXP i.MX 8M Quad Cortex-A53, 1.5GHz (Comercial) NXP i.MX 8M Dual Cortex-A53, 1.5GHz (Comercial) NXP i.MX 8M Quad Cortex-A53, 1,3GHz (Industrial) NXP i.MX 8M Dual Cortex-A53, 1,3GHz (Industrial) Memória 2GB/4GB Memória descendente LPDDR4 de canal único até 3200 MHz Gráficos Controlador GC7000 Lite Funcionalidade OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP Descodificação de VPU: 4Kp60 HEVC H.265, VP9, 4Kp60 H.264 Ecrã 1 x HDMI (predefinição) 1 x LVDS HDMI: resolução até 4096x2160 @60Hz LVDS: resolução até 1920x1080 @60Hz Ecrã único HDMI ou LVDS Expansão Interface 1 x chave M.2 B 3042/2242 (USB 3.1 Gen1), suporte para ranhura Nano SIM 1 x chave M.2 E 2230 (PCIe x1/USB 2.0) Áudio Codec de áudio SGTL5000 Ethernet Controlador 1 x AR8035 Ethernet (10/100/1000Mbps) E/S traseira Ethernet 1 x GbE (RJ-45) Série 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0 (modo de transferência) Ecrã 1 x HDMI E/S internas Série 1 x RS232 1 x RS-232/422/485 (2 x conetor de 6 pinos, passo de 1,27 mm) USB 2 x USB 2.0 (passo de 1,27 mm) Ecrã 1 x conetor do painel LCD LVDS 1 x Alimentação da retroiluminação Áudio 1 x Áudio (saída de linha/entrada de microfone, passo de 2,00 mm) DIO 1 x DIO de 8 bits (conetor 2 x 6, passo de 1,27 mm) SD 1 x Slot Micro SD CANBus 1 x CANBus 2.0 I2C 1 x I2C (passo de 1,27 mm) eMMC Suporte eMMC 5.1 16GB a bordo (predefinição) Suporte até 64GB (opcional) Temporizador Watchdog Saída e intervalo Reinicialização do sistema, programável via software de 1 a 255 segundos Alimentação Tipo de alimentação Único 12V +/-10% DC Conector bloco de terminais de 2 pólos (predefinição) Tomada DC (disponível a pedido) Consumo de energia Típico: Quad: 12V @ 0,2A (2,4Watt) Máx: Quad: 12V @ 0.38A (4.56Watt) Bateria RTC Célula tipo moeda CR2032 Suporte a SO Yocto 2.5 em eMMC (padrão) Android 9.0 (opção) Ambiente Temperatura Funcionamento: -5 a 65°C; -30 a 80 °C Armazenamento: -40 a 85°C Humidade Em funcionamento: 5 a 90% HR Armazenamento: 5 a 90% HR MTBF i.MX 8MQuad: 1.311.832 horas a 25°C; 637.427 horas a 45°C; 374.475 horas a 60°C; 189.510 horas a 80°C Modelo de cálculo: Telcordia Issue 4 Ambiente: GB, GC - Solo Benigno, Controlado Mecanismo Dimensões 2.fator de forma SBC de 5" 100 mm (3,94") x 72 mm (2,83") Altura PCB: 1,6 mm Lado superior: 15mm Lado inferior: 4mm Normas e certificações Certificações CE, FCC, RoHS, UKCA Lista de embalagem 1 placa M8M051 1 Bloco de terminais para RS485 (COM3) 342-361021-000G 1 Espalhador de calor (Altura: 11mm) A71-808334-000G País de Origem Taiwan Informações de encomenda Nome do modelo | Número da peça | Descrição M8M051-BCC-41QDC | 770-M8M0511-000G | Processador Quad core, 4GB de memória, 16GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Térmico sem ventoinha, -5 a 65°C M8M051-BCC-21DLC | 770-M8M0511-100G | Processador dual core, 2GB de memória, 16GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Térmico sem ventoinha, -5 a 65°C M8M051-ETC-41QDI | 770-M8M0511-200G | Processador Quad core, 4GB de memória, 16GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Térmico sem ventoinha, -30 a 80°C M8M051-ETC-21DLI | 770-M8M0511-300G | Processador dual core, 2GB de memória, 16GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Térmico sem ventoinha, -30 a 80°C Itens opcionais Nome do item | Número da peça | Descrição terminal de 2 pólos para cabo de tomada DC | A81-004013-000G | Adaptador de alimentação | 671-106012-000G | 60W, 12V, tomada DC Espalhador de calor | A71-008150-000G | Comprimento: 19,4mm Cabo USB 2.0 | A81-001084-016G | Comprimento: 200mm Cabo de áudio | A81-022031-016G | Comprimento: 300mm Cabo da porta COM | A81-015088-016G | Comprimento: 250mm, porta COM2/4 Consola de depuração com cabo | 770-IMX8M1-000G | Comprimento: 500mm Caraterísticas-chave / Especificações técnicas

• Processador NXP i.MX 8M Quad/Dual Cortex-A53 (1.5GHz Comercial, 1.3GHz Industrial)
• 2GB/4GB de memória LPDDR4 down, até 3200 MHz
• HDMI até 4096x2160 @60Hz, LVDS até 1920x1080 @60Hz
• 1 x chave M.2 B, 1 x chave M.2 E, suporte a slot Nano SIM
• 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
• Suporte para Yocto 2.5 em eMMC, Android 9.0 (opção)
• Temperatura de funcionamento: -5 a 65°C (Comercial), -30 a 80°C (Industrial)
• Certificação CE, FCC, RoHS, UKCA
• Dimensões: 100mm x 72mm (2.5" SBC Form Fator)
