Placa-mãe Pico-ITX / 2,5" AL051
embutidaIntel® Atom E3900Intel®

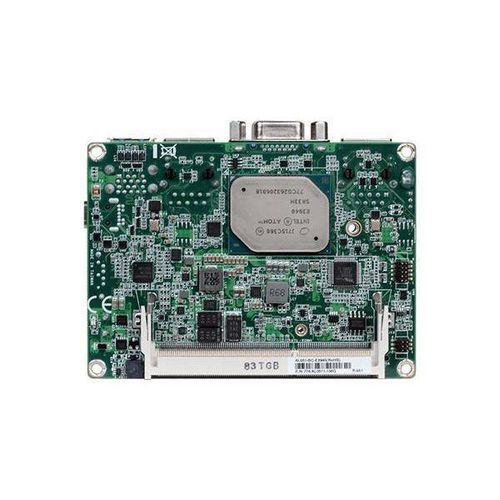

Placa-mãe Pico-ITX / 2,5" - AL051 - DFI - embutida / Intel® Atom E3900 / Intel®
Placa-mãe Pico-ITX / 2,5" - AL051 - DFI - embutida / Intel® Atom E3900 / Intel®
Placa-mãe Pico-ITX / 2,5" - AL051 - DFI - embutida / Intel® Atom E3900 / Intel® - imagem - 2
Placa-mãe Pico-ITX / 2,5" - AL051 - DFI - embutida / Intel® Atom E3900 / Intel® - imagem - 3
Placa-mãe Pico-ITX / 2,5" - AL051 - DFI - embutida / Intel® Atom E3900 / Intel® - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Formato
embutida, Pico-ITX / 2,5"
Processador
Intel® Atom E3900
Memória
DDR3L SO-DIMM
Slots de expansão
Mini PCIe
Aplicações
industrial
Sistema de exploração
Linux
Conectividade
LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, Display Port

Descrição

Visão geral do produto
  • Processador Intel® Atom™/Pentium®/Celeron® E3900
  • 1 DDR3L SODIMM até 8GB
  • Três ecrãs independentes: VGA + Mini DP++ + LVDS
  • Expansão e armazenamento: 1 Mini PCIe, 1 M.2, 1 SMBus
  • Rich I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
Caraterísticas principais
  • 2.5" Pico-ITX com Intel Atom®/Pentium®/Celeron®
  • Projetado com baixo consumo de energia
  • Ricas E/S, ideal para controle industrial, coleta de dados, sinalização digital industrial, aplicações IoT
  • Sem ventoinha, de tamanho pequeno, suporta faixa de temperatura estendida de -40°C até +85°C
  • Design robusto e eficiência energética para aplicações profundamente incorporadas
  • Suporta alta resolução 4K UHD (DP: 4096x2304 @ 60Hz) e três ecrãs independentes
  • Múltiplas opções de armazenamento: eMMC, SSD, M.2 Module, unidades SATA 3.0
  • Suporte para Windows 10 IoT Enterprise (64 bits) e Linux (somente UEFI)
Especificações do sistema
  • Processador: Processador Intel® Atom™ Família E3900, BGA 1296 - x7-E3950: Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W - x5-E3940: Núcleo quádruplo, 2M de cache, 1,6GHz (1,8GHz), 9,5W - x5-E3930: Núcleo duplo, 2M de cache, 1,3 GHz (1,8 GHz), 6,5 W - Pentium® N4200: Quad Core, 2M Cache, 1,1GHz (2,5GHz), 6W - Celeron® N3350: Dual Core, 2M Cache, 1,1GHz (2,4GHz), 6W
  • Memória: Um SODIMM de 204 pinos até 8GB, DDR3L 1866MHz de canal único
  • BIOS: Insyde SPI 64Mbit (apenas arranque UEFI)
Gráficos
  • Controlador: Gráficos HD Intel®
  • Caraterísticas: OpenGL 4.2, Diret X 11.1, OpenCL 1.2, OGL ES 3.0 Descodificação HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4 Codificação HW: H.264, MPEG2, MPEG4
  • Saídas de ecrã: - 1 x Mini DP++ (até 4096x2160 @ 60Hz) - 1 x VGA (até 2048x1536 @ 50Hz) - 1 x LVDS (canal duplo 18/24-bit, até 1920x1200 @ 60Hz)
  • Visores triplos: VGA + Mini DP++ + LVDS
Expansão
  • 1 x Mini PCIe de tamanho completo (PCIe/USB 2.0, opcional USB 3.1 Gen1/USB 2.0)
  • 1 x M.2 B chave 2242 (PCIe/USB 2.0/SATA 3.0)
Áudio
  • Codec de áudio: Realtek ALC888S-VD2-GR
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) (disponível a pedido)
E/S traseiras
  • 2 x GbE (RJ-45)
  • 2 x USB 3.1 Gen 1
  • 1 x Mini DP++
  • 1 x VGA
  • 1 x LVDS
E/S internas
  • 1 x RS-232/422/485 (passo de 1,27 mm)
  • 2 x USB 2.0 (passo de 1,27 mm)
  • 1 x conetor de painel LCD LVDS
  • 1 x áudio (saída de linha/entrada de microfone)
  • 1 x SATA 3.0 (até 6 Gb/s)
  • 1 x DIO de 8 bits
  • 1 x SMBus
Watchdog Timer
  • Reset do sistema, programável via software de 1 a 255 segundos
Segurança
  • fTPM2.0
Alimentação
  • Single 12V +/-10% DC
  • Bloco de terminais de 2 pinos, conetor tipo vertical de 2 pinos (opcional)
  • Típico: E3950:12V @ 0.51A (6.12Watt)
  • Máx.: E3950:12V @ 2.00A (24.00Watt)
  • Bateria RTC: CR2032 Coin Cell
Suporte a SO
  • Windows 10 IoT Enterprise (64-bit)
  • Linux
Ambiente
  • Temperatura de operação: 0 a 60°C, -40 a 85°C
  • Temperatura de Armazenamento: -40 a 85°C
  • Umidade de Operação: 5 a 90% RH
  • Umidade de Armazenamento: 5 a 90% RH
  • MTBF: 497.857 hrs @ 25°C; 318.774 hrs @ 45°C; 213.436 hrs @ 60°C
Mecanismo
  • Fator de forma Pico-ITX de 2,5" 100 mm (3,94") x 72 mm (2,83")
  • Altura do PCB: 1,6 mm
  • Lado superior: 7,9 mm
  • Lado inferior: 16,34 mm
Certificações
  • CE, FCC, RoHS
Lista de Embalagem
  • 1 Placa AL051
  • 1 Cabo de dados Serial ATA (Comprimento: 152mm) A81-002000-000G
  • 1 Cabo Y para SATA e alimentação do inversor (Comprimento: 155mm) A81-020016-018G
  • 1 Espalhador de calor (Altura: 11mm) CPU Série E: A71-808308-010G, CPU da Série N: A71-808309-010G
País de Origem
  • Taiwan
Itens Opcionais
  • Cabo de áudio (160mm)
  • Adaptador de energia (60W, 12V, DC Jack)
  • Cabo da porta COM (300mm)
  • Cabo da porta USB (200mm)
  • Terminal de 2 pólos para cabo DC Jack
  • Dissipador de calor para CPU série E 0 a 60°C/temperatura ampla (22.6mm)
  • Dissipador de calor para CPU série N 0 a 60°C (19mm)
Especificações técnicas (resumo)
  • Processador: Intel® Atom™/Pentium®/Celeron® E3900 Series
  • Memória: 1 DDR3L SODIMM até 8GB
  • Três ecrãs independentes: VGA + Mini DP++ + LVDS
  • Expansão: 1 Mini PCIe, 1 M.2, 1 SMBus
  • I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
  • Formato: 2.5" Pico-ITX
  • Temperatura de funcionamento: -40°C a +85°C (dependente do modelo)
  • Certificações: CE, FCC, RoHS

---
