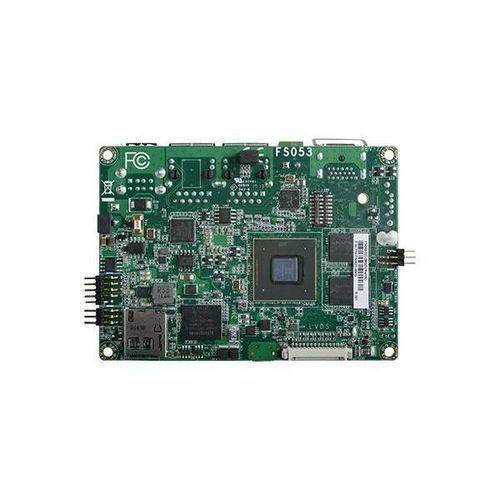

Placa-mãe Pico-ITX / 2,5" FS053

NXP i.MX6Intel®DDR3L DRAM

Visão Geral do Produto

• Processador NXP i.MX6 2.5" Pico-ITX
• Expansão: 1 Mini PCIe, 1 SD
• Memória SDRAM DDR3L para baixo, até 4GB
• Dois monitores independentes: HDMI + LVDS
• Rich I/O: 2 GbE, 2 COM, 4 USB 2.0

Estado

• Lançado

Caraterísticas

• Proteção ESD COM: Air Gap ±15kv
• Temperatura: -20~70°C
• Tensão: 9~36V DC-in
• Display: HDMI
• Mini PCIe

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Especificações Sistema Processador: NXP i.MX6 Cortex-A9 Dual Lite, 1,0 GHz NXP i.MX6 Cortex-A9 Quad, 1,0 GHz Memória: 1GB/2GB SDRAM Memory Down (predefinição), 4GB (disponível mediante pedido) Canal único DDR3L 1600MHz/1866MHz BIOS: 4MB NOR Flash Gráficos Ecrã: 1 x HDMI, 1 x LVDS HDMI: resolução até 1920x1080 @ 60 Hz LVDS: canal único, resolução até 1366x768 @ 60Hz Ecrãs simples/duplos: Yocto: HDMI ou LVDS (predefinição), Android: HDMI + LVDS (disponível mediante pedido) Expansão Interface: 1 x Mini PCIe de tamanho normal (PCIe/USB) Ethernet Controlador: 1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps), 1 x LAN7500 Ethernet (10/100/1000Mbps) E/S traseira Ethernet: 2 x GbE (RJ-45) Série: 1 x RS-485 (2 fios) USB: 2 x USB 2.0, 1 x porta USB 2.0 OTG Ecrã: 1 x HDMI I/O eMMC: Suporta 8GB, 16GB e 32GB eMMC integrados E/S internas Seriais: 1 x RS-232/422/485 (8 fios) USB: 1 x USB 2.0 Ecrã: 1 x conetor de painel LCD LVDS SATA: 1 x SATA 2.0 (até 3Gb/s) (apenas processador Quad) DIO: 1 x DIO de 8 bits SD: 1 x ranhura para Micro SD Temporizador Watchdog Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos Energia Tipo: 9~36V DC Conector: Bloco de terminais (2 pinos) Consumo de energia: Típico: 12V @ 0,355A (4,26Watt), Máx.: 12V @ 0,631A (7,58Watt) Suporte a sistemas operacionais Yocto (1.8, predefinição pré-carregada no eMMC), Android (5.1.1) Ambiente Temperatura: Funcionamento: -20 a 70°C/0 a 60°C, Armazenamento: -40 a 85°C Humidade: Funcionamento: 5 a 95% RH, Armazenamento: 5 a 95% RH MTBF: 486.335 horas a 25°C; 342.613 horas a 45°C; 237.430 horas a 60°C Mecanismo Dimensões: 2.fator de forma Pico-ITX de 5" 100 mm (3,94") x 72 mm (2,83") Altura: PCB: 1,6mm Lado superior: 16,15mm, Lado inferior: 4mm Padrões e certificações Certificações: CE, FCC, RoHS Lista de Embalagem 1 placa FS053 1 Bloco de terminais para RS485 342-361021-000 1 Espalhador de calor (Altura: 11mm) A71-808303-000G Nota: Por favor, escolha "FS053 product page > Download button" para descarregar o driver. País de Origem Portugal Informações de Encomenda

• FS053-EC-28QD: Sem ventoinha, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC em bloco de terminais, -20 a 70°C
• FS053-EC-18DL: Sem ventoinha, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC em bloco de terminais, -20 a 70°C
• FS053-BC-28QD: Sem ventoinha, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC no bloco de terminais, 0 a 60°C
• FS053-BC-18DL: Sem ventoinha, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC no bloco de terminais, 0 a 60°C

Itens Opcionais

• Dissipador de calor: Altura: 16,8mm
• Cabo COM: Comprimento: 250mm, 1x portas COM
• Cabo da porta USB 2.0: Comprimento: 200mm, 1x portas USB
• Cabo de alimentação para SATA e retroiluminação LCD: Comprimento: 155mm
• Adaptador de alimentação: 60W, 12V, DC Jack

Caraterísticas Técnicas / Especificações

• Processador: NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• Memória: 1GB/2GB/4GB DDR3L SDRAM
• BIOS: 4MB NOR Flash
• Display: HDMI até 1920x1080 @ 60 Hz, LVDS até 1366x768 @ 60Hz
• Expansão: 1 x Mini PCIe de tamanho normal (PCIe/USB)
• Ethernet: 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB: 4 x USB 2.0 (2 traseiras, 1 OTG, 1 interna)
• Serial: 1 x RS-485 (traseira), 1 x RS-232/422/485 (interna)
• eMMC: 8GB/16GB/32GB onboard
• SATA: 1 x SATA 2.0 (somente processador Quad)
• DIO: 1 x DIO de 8 bits
• SD: 1 x Slot Micro SD
• Alimentação: 9~36V DC, Bloco de terminais (2 pinos), Típico: 4.26W, Max: 7.58W
• OS: Yocto (1.8), Android (5.1.1)
• Temperatura de funcionamento: -20 a 70°C/0 a 60°C
• Dimensões: 100mm x 72mm (2.5" Pico-ITX)
• Certificações: CE, FCC, RoHS
