Placa-mãe Pico-ITX / 2,5" AL053
embutidaIntel® Atom E3900Intel® Pentium® N4200

Placa-mãe Pico-ITX / 2,5" - AL053 - DFI - embutida / Intel® Atom E3900 / Intel® Pentium® N4200

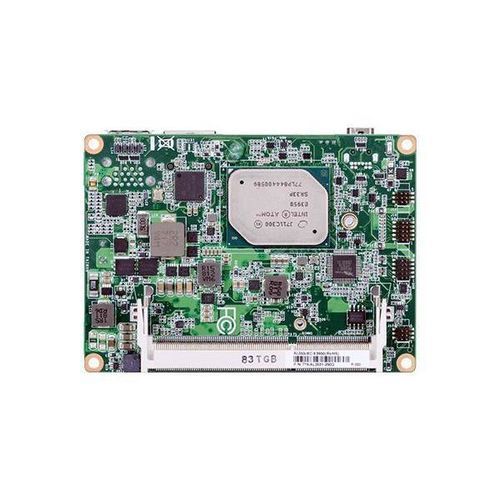

Placa-mãe Pico-ITX / 2,5" - AL053 - DFI - embutida / Intel® Atom E3900 / Intel® Pentium® N4200
Placa-mãe Pico-ITX / 2,5" - AL053 - DFI - embutida / Intel® Atom E3900 / Intel® Pentium® N4200 - imagem - 2
Placa-mãe Pico-ITX / 2,5" - AL053 - DFI - embutida / Intel® Atom E3900 / Intel® Pentium® N4200 - imagem - 3
Placa-mãe Pico-ITX / 2,5" - AL053 - DFI - embutida / Intel® Atom E3900 / Intel® Pentium® N4200 - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Formato
embutida, Pico-ITX / 2,5"
Processador
Intel® Celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
Chipset
Intel®
Memória
DDR3L SO-DIMM
Slots de expansão
M.2, Mini PCI
Aplicações
industrial, embutida
Sistema de exploração
Linux, Windows 10
Frequência de memória
DDR3L 1866 MHz
Conectividade
LVDS, USB 2.0, USB 3.0, USB 3.1, HDMI, RJ45, Display Port

Descrição

Visão geral do produto
  • Pico-ITX de 2,5" com Intel Atom®/Pentium®/Celeron®
  • Projetado com baixo consumo de energia, I/O ricas, ampla tensão
  • Ideal para controle industrial, coleta de dados, sinalização digital industrial, aplicações IoT

Características principais
  • Processador Intel Atom® E3900
  • 1 DDR3L SODIMM até 8GB
  • Dois displays independentes: LVDS + Mini DP++
  • Expansão e armazenamento: 1 Mini PCIe, 1 M.2, 1 SMBus
  • I/O ricas: 1 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 2 USB 2.0
  • Status: Lançado

Certificações
  • Certificação RoHS
  • Certificação CE
  • Certificação FCC

Detalhes do produto
  • Design robusto e eficiência energética para aplicações profundamente integradas: Capacidade de processamento aprimorada, baixo consumo de energia, desempenho gráfico brilhante sob a arquitetura Goldmont com nó de fabricação de 14 nm. Pequeno, sem ventoinha, suporta faixa de temperatura estendida de -40°C a +85°C, ideal para aplicações integradas com espaço limitado e termicamente restritas.
  • Ampla faixa de temperatura de operação com design sem ventoinha: Sobrevive a uma faixa de temperatura de operação de -40°C a +85°C. Design sem ventoinha excepcional para integração de sistema.
  • Economia de energia, mas alto desempenho: Melhoria de 30% para processamento e desempenho gráfico intenso (Gen9), economiza em média 9 watts de energia TDP.
  • Experiência de clareza com alta resolução 4K UHD: Motor gráfico aprimorado suporta alta resolução 4K (DP: 4096x2304 @ 60Hz) e três displays independentes para soluções médicas e multimídia.
  • Escolha de armazenamento múltiplo: Suporta unidades SATA 3.0 de alta velocidade, SSD e eMMC 5.0 até 128GB. Interface M.2 avançada para Wi-Fi/LTE/mSATA, ideal para automação, armazenamento e dispositivos IoT.
  • Linha de produtos completa: Baseada no processador da série E3900, inclui Mini-ITX, SBC, Pico-ITX, COM Express, Qseven R2.1.
  • Possibilidades IoT infinitas com compatibilidade com Windows 10: Pequeno, design robusto, pronto para demandas IoT, simplifica o desenvolvimento de dispositivos conectados IoT.

Especificações técnicas
  • Processador: Processador Intel Atom® série E3900, BGA 1296; x7-E3950 (Quad Core, 2M Cache, 1.6GHz/2.0GHz, 12W), x5-E3940 (Quad Core, 2M Cache, 1.6GHz/1.8GHz, 9.5W), x5-E3930 (Dual Core, 2M Cache, 1.3GHz/1.8GHz, 6.5W), Pentium® N4200 (Quad Core, 2M Cache, 1.1GHz/2.5GHz, 6W), Celeron® N3350 (Dual Core, 2M Cache, 1.1GHz/2.4GHz, 6W)
  • Memória: Um SODIMM de 204 pinos até 8GB, DDR3L 1866MHz de canal único
  • BIOS: Insyde SPI 128Mbit (somente boot UEFI)
  • Gráficos: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; Decodificação HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codificação HW: H.264, MPEG2, MPEG4
  • Display: 1 x Mini DP++ (até 4096x2160 @ 60Hz), 1 x LVDS (canal duplo de 18/24 bits, até 1920x1200 @ 60Hz), Displays duplos: LVDS + Mini DP++
  • Armazenamento: 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
  • Expansão: 1 x Mini PCIe de tamanho completo (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 opcional)
  • Áudio: Realtek ALC888S-VD2-GR
  • Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I210IT PCIe (10/100/1000Mbps, sob pedido)
  • I/O traseira: 1 x GbE (RJ-45), 2 x USB 3.1 Gen1, 1 x Mini DP++
  • I/O interna: 1 x RS-232/422/485, 2 x USB 2.0, 1 x Conector de painel LCD LVDS, 1 x Alimentação LCD/Inverter, 1 x Áudio (Line-out/Mic-in), 1 x DIO de 8 bits, 1 x SMBus
  • Watchdog Timer: Reset do sistema, programável via software de 1 a 255 segundos
  • Segurança: fTPM 2.0
  • Energia: 9~36V DC, bloco terminal de 2 pinos; Típico: E3950:12V @ 0.35A (4.20Watt); Máx.: E3950:12V @ 1.90A (22.8Watt); Bateria RTC: Célula de moeda CR2032
  • Suporte OS: Windows 10 IoT Enterprise (64-bit), Linux (somente UEFI)
  • Ambiente: Operacional: 0 a 60°C, -20 a 70°C, -40 a 85°C; Armazenamento: -40 a 85°C; Umidade: Operacional/Armazenamento: 5 a 90% RH; MTBF: 715,458 hrs @ 25°C; 482,964 hrs @ 45°C; 335,469 hrs @ 60°C
  • Mecanismo: Fator de forma Pico-ITX de 2,5", 100mm x 72mm; PCB: 1.6mm; Lado superior: 15mm; Lado inferior: 8mm
  • Certificações: CE, FCC, RoHS
  • Lista de embalagem: 1 placa AL053, 1 dissipador de calor (Altura: 11mm) CPU série E: A71-808308-010G / CPU série N: A71-808309-010G
  • País de origem: Taiwan
