Visão geral do produto- SBC Intel® Core™ 3.5" de 7ª geração
- 1 DDR4 SODIMM até 16GB
- Três ecrãs independentes: VGA + LVDS + DP++
- Rich I/O: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
Caraterísticas- Proteção ESD COM: Air Gap ±15kv
- Wide Voltage: 9~36V DC-in
- Fanless Design
- 4K2K Display
- Triple Independent Display
Certificações- Certificação RoHS
- Certificação CE
- Certificação FCC
Tags- #IoT
- #Intel
- #Mini PCIe
- #Fanless Design
- #4K2K Ecrã
- #Windows
- #Linux
- #VGA
- #DP
- #DDR4
- #Certificação RoHS
- #Certificação CE
- #Certificação FCC

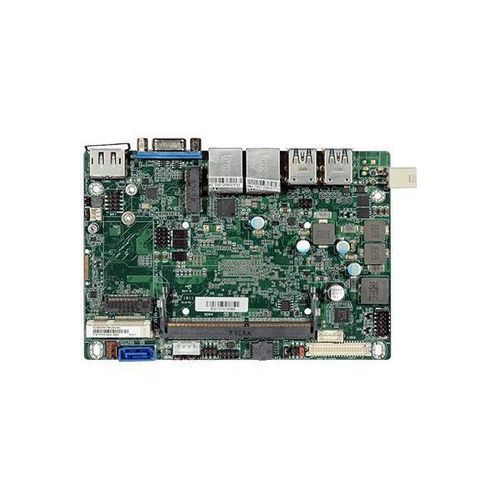

Descrição Detalhada- DFI fornece placa-mãe SBC de 3,5 "suportada com processadores Intel® Core ™ de 7ª geração e projetada para suportar várias interfaces, incluindo 1 memória DDR4, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP ++ e mais para uso em diferentes aplicações de nível industrial.
Sistema
Processador: Processadores Intel® Core™ de 7ª geração, BGA 1356
Processador Intel® Core™ i7-7600U, núcleo duplo, cache de 4M, 2,8 GHz (3,9 GHz), 15W
Processador Intel® Core™ i5-7300U, núcleo duplo, cache de 3M, 2,6 GHz (3,5 GHz), 15W
Processador Intel® Core™ i3-7100U, núcleo duplo, cache 3M, 2,4 GHz, 15W
Processador Intel® Celeron® 3965U, núcleo duplo, cache de 2M, 2,2 GHz, 15W
Memória: Um SODIMM de 260 pinos até 16GB, DDR4 1866/2133MHz de canal único
BIOS: Insyde SPI 128Mbit
Gráficos
Controlador: Gráficos HD Intel® Série GT
Funcionalidades: OpenGL 5.0, DirectX 12, OpenCL 2.1; Decodificação HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9; Codificação HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Ecrã: 1 x VGA, 1 x LVDS/eDP, 1 x DP++
VGA: resolução até 1920x1200 @ 60Hz
LVDS: canal duplo de 48 bits, resolução até 1920x1200 @ 60Hz
DP++: resolução até 4096x2304 @ 60Hz
Ecrãs triplos: VGA + LVDS + DP++
Expansão
Interface: 1 x Mini PCIe de tamanho completo (PCIe/USB2.0/USB3.1 Gen1 (opção)) com slot SIM (opção), 1 x chave M.2 B 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x chave M.2 E 2230 (PCIe/USB2.0)
Áudio
Codec de áudio: Realtek ALC888S
Ethernet
Processadores Core™: 1 x Intel® I210AT PCIe (10/100/1000Mbps) ou 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe com iAMT11.6 (10/100/1000Mbps)
Processador Celeron®: 1 x Intel® I210AT PCIe (10/100/1000Mbps) ou 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219V PCIe com iAMT11.6 (10/100/1000Mbps)
E/S traseira
Ethernet: 2 x GbE (RJ-45)
USB: 4 x USB 3.0
Ecrã: 1 x VGA, 1 x DP++
E/S internas
Seriais: 1 x RS-232/422/485 (passo de 2,0 mm)
USB: 2 x USB 2.0 (passo de 2,0 mm)
Ecrã: 1 x conetor do painel LCD LVDS, 1 x alimentação do LCD/Inversor
Áudio: 1 x áudio (saída de linha/entrada de microfone)
SATA: 1 x SATA 3.0 (até 6Gb/s), 1 x alimentação SATA
DIO: 1 x DIO de 8 bits
SMBus: 1 x SMBus
Temporizador Watchdog
Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos
Segurança
TPM: fTPM 2.0
Energia
Tipo: Ampla gama 9~36VDC
Conectores: Conector de ângulo reto (4 pinos), tomada DC (disponível mediante pedido), conetor de tipo vertical (4 pinos) (disponível mediante pedido)
Consumo: Inativo: i7-7600U: 12V @ 0,43A (5,16W), Máximo: i7-7600U: 12V @ 3,16A (37,92W)
Bateria RTC: Célula tipo moeda CR2032
Suporte de sistema operacional
Microsoft: Windows 10 IoT Enterprise 64-bit
Linux: Linux
Ambiente
Temperatura: Funcionamento: 0 a 60°C (Opt. -20 a 70°C), Armazenamento: -40 a 85°C
Humidade: Funcionamento: 5 a 90% HR, Armazenamento: 5 a 90% HR
MTBF: 606.151 horas a 25°C; 394.265 a 45°C; 267.894 a 60°C
Mecanismo
Dimensões: 3.fator de forma SBC de 5", 146 mm (5,75") x 102 mm (4,02")
Altura: PCB: 1,6 mm, Lado superior: 16,3 mm, Lado inferior: 4,0 mm
Padrões e certificações
Certificações: CE, FCC, RoHS
Lista de Embalagem
1 placa KU553, 1 cabo de porta COM (Comprimento: 300mm) 332-753040-000G, 1 cabo de dados Serial ATA (Comprimento: 500mm) 332-553001-205G, 1 cabo de alimentação Serial ATA (Comprimento: 250mm) A81-004041-016G, 1 dissipador de calor A71-011080-010G (Altura: 26mm) ou A71-011081-010G (Altura: 31mm)
País de Origem
Taiwan
Informações de encomenda
KU553-BN-7600U: Sem ventoinha, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ângulo reto), 0 a 60°C
KU553-BN-7300U: Sem ventoinha, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ângulo reto), 0 a 60°C
KU553-BN-7100U: Sem ventoinha, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ângulo reto), 0 a 60°C
KU553-BN-3965U: Sem ventoinha, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ângulo reto), 0 a 60°C
KU553-EN-7600U: Sem ventoinha, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ângulo reto), -20 a 70°C
Itens opcionais
Cabo da porta USB (A81-001032-016G, Comprimento: 200mm), Adaptador de alimentação (671-106012-000G, 60W, 12V), Cabo de 4 pinos para tomada DC (A81-004051-016G), Dissipador de calor (A71-011078-000G, Altura: 11mm), Cabo de áudio (A81-022007-016G, Comprimento: 160mm)
Caraterísticas / Especificações Técnicas- Formato: 3.5" SBC
- Processador: Intel® Core™ de 7ª Geração (i7-7600U, i5-7300U, i3-7100U) ou Intel® Celeron® 3965U
- Memória: 1 DDR4 SODIMM até 16GB
- Display: VGA, LVDS/eDP, DP++ (até 3 ecrãs independentes)
- Ethernet: 2 x GbE (RJ-45)
- USB: 4 x USB 3.0, 2 x USB 2.0
- Expansão: 1 x Mini PCIe, 2 x M.2
- Áudio: Realtek ALC888S
- Alimentação: Ampla faixa de 9~36VDC
- Temperatura de operação: 0 a 60°C (opção -20 a 70°C)
- Certificações: CE, FCC, RoHS
- País de Origem: Taiwan
