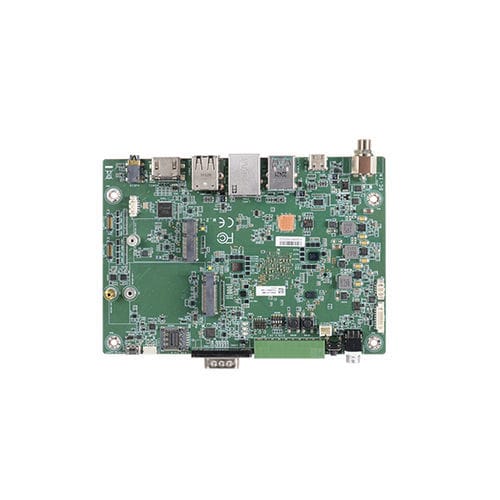

Computador de placa única 3,5" QRB551

Qualcomm® QRB5165M.2 chave EM.2 chave B

Visão geral do produto

• Processador Qualcomm QRB5165
• Projetado para aplicações de automação
• 1 GbE LAN: Para aplicações de automação
• Bus CAN: Para integração de equipamentos de automação
• 2 expansões M.2: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Características

• Ethernet 1G
• Suporte Linux
• Display HDMI
• Entrada DC 12V
• Bus CAN
• Expansões M.2

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA

Especificações técnicas
Sistema
Processador: QRB5165, 8x Kryo 585 2.84GHz
Memória: POP LPDDR5, 8GB

Gráficos
Controlador: Adreno 650 GPU
Funcionalidade: OpenGL ES 3.2
Display: 1 x HDMI Tipo A, sem áudio. Suporte 1080P no Linux.
Display único: HDMI

Armazenamento
UFS: Suporte UFS 3.1, 128GB padrão

Expansão
Interface:

• 1 x M.2 B key 3052/2242 (USB3.1, reserva PCIex1) referência RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) referência módulo Wifi QCA6391
• 1 x slot Nano SIM

Áudio
Codec de áudio: WCD9385

Ethernet
Controlador: AX88179A USB3 para controlador GbE

I/O traseiro
Ethernet: 1 x GbE (RJ-45) (opcional do USB2 traseiro)
Serial: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (modo dispositivo apenas)
DIO: 1 x bloco terminal DIO de 8 bits
Display: 1 x HDMI 1.4
Áudio: 1 x conector de áudio Line out/Mic in (*Esta função estará disponível na próxima versão.)
Debug: 1 x Micro USB debug UART

I/O interno
SD: 1 x cartão uSD3.0
CANBus: 1 x bus CAN 2.0b
Ventilador: 1 x controle PWM ventilador 12V
Câmera: 2 x MIPI-CSI2 para câmera de 4 pistas, CMJ1: referência a OV9282 / CMJ2: referência a IMX577

Temporizador watchdog
Saída & Intervalo: TBD

Energia
Tipo: 12VDC
Conector: Conector DC padrão, co-lay bloco terminal de 2 polos
Consumo: TBD
Bateria RTC: Célula de moeda CR2032

Suporte OS
Linux: Ubuntu 20.04 (Kernel Linux 5.4.2)

Ambiente
Temperatura: Operacional: 0 a 60°C, Armazenamento: -40 a 85°C
Umidade: Operacional: 5 a 90% RH, Armazenamento: 5 a 90% RH
MTBF: TBD

Mecanismo
Dimensões: Formato SBC 3.5", 146mm (5.75") x 102mm (4.02")
Altura: PCB: 1mm, Lado superior: TBD, Lado inferior: TBD

Normas e certificações
Certificações: CE, FCC, RoHS, UKCA

Lista de embalagem
1 placa QRB551

País de origem
Taiwan

Características principais / Especificações técnicas

• Processador: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Memória: 8GB LPDDR5
• Armazenamento: UFS 3.1, 128GB padrão
• Gráficos: Adreno 650 GPU, OpenGL ES 3.2, saída HDMI
• Expansão: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x slot Nano SIM
• Ethernet: 1 x GbE (RJ-45), controlador AX88179A USB3 para GbE
• USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (modo dispositivo apenas)
• Áudio: Codec WCD9385, 1 x conector de áudio Line out/Mic in
• Bus CAN: 1 x bus CAN 2.0b
• SD: 1 x cartão uSD3.0
• Câmera: 2 x MIPI-CSI2
• Energia: 12VDC, célula de moeda CR2032 bateria RTC
• OS: Ubuntu 20.04 (Kernel Linux 5.4.2)
• Temperatura operacional: 0 a 60°C
• Dimensões: 146mm x 102mm (Formato SBC 3.5")
• Certificações: CE, FCC, RoHS, UKCA
• País de origem: Taiwan
