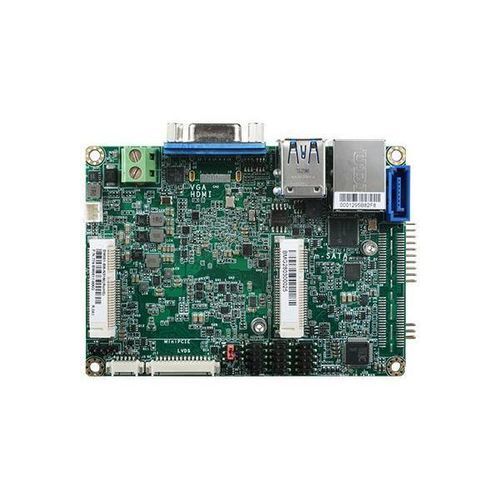

Placa-mãe Pico-ITX / 2,5" BW051

Intel® PentiumIntel® Celeron N3000Intel®

Visão geral do produto

• Intel® Pentium®/Celeron® N3000 2.5" Pico-ITX
• 1 DDR3L SODIMM até 8GB
• Dois monitores independentes: VGA*/HDMI + LVDS
• Expansão e armazenamento: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Rich I/O: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Caraterísticas chave

• Proteção ESD COM: Air Gap ±15kv
• Display: HDMI, VGA, LVDS
• Expansão Mini PCIe
• Entrada DC de 12V
• Suporte de memória DDR3L

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC

Tags

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #Certificação RoHS

Especificações Técnicas Sistema Processador: Processador Intel® Pentium®/Celeron® Família N3000, BGA 1170; Processador Intel Atom® x5-E8000, Quad Core, 2M Cache, 1.04GHz, 5W; Processador Intel® Pentium® N3710, Quad Core, 2M Cache, 1.6GHz (2.56GHz), 6W; Processador Intel® Celeron® N3160, Quad Core, 2M Cache, 1,6GHz (2,24GHz), 6W; Processador Intel® Celeron® N3060, Dual Core, 2M Cache, 1,6GHz (2,48GHz), 6W; Processador Intel® Celeron® N3010, Dual Core, 2M Cache, 1,04GHz (2,24GHz), 4W Memória: Um SODIMM de 204 pinos até 8GB, DDR3L 1600MHz de canal único BIOS: Insyde SPI 64Mbit Gráficos Controlador: Gráficos HD Intel® Funcionalidades: OpenGL 4.2, Diret X 11.1, OpenCL 1.2, OGL ES 3.0; Decodificação HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codificação HW: H.264, MPEG2, MPEG4 Ecrã: 1 x VGA/HDMI, 1 x LVDS; VGA: até 1920x1200 @ 60Hz; HDMI: até 1920x1080 @ 60Hz; LVDS: canal único de 24 bits, até 1366x768 @ 60Hz Ecrãs duplos: VGA + LVDS, HDMI + LVDS Expansão Interface: 1 x Meio tamanho mSATA (SATA), 1 x Mini PCIe de tamanho normal (PCIe/USB), 1 x Conector de E/S de extensão (disponível mediante pedido) Áudio Codec de áudio: Realtek ALC888S-VD2-GR Ethernet Controlador: 1 x Intel® I211AT PCIe (10/100/1000Mbps) E/S traseira Ethernet: 1 x GbE (RJ-45) USB: 2 x USB 3.0 Ecrã: 1 x VGA/HDMI E/S internas Seriais: 1 x RS-232/422/485 (passo de 2,0 mm, tipo de ângulo reto), 1 x RS-232 (passo de 2,0 mm, tipo de ângulo reto) USB: 2 x USB 2.0 (passo de 2,0 mm) Ecrã: 1 x conetor de painel LCD LVDS Áudio: 1 x Áudio (saída de linha/entrada de microfone) SATA: 1 x SATA 3.0 (até 6Gb/s) DIO: 1 x DIO de 8 bits SMBus: 1 x SMBus Temporizador Watchdog Saída e intervalo: Reinicialização do sistema, programável via software de 1 a 255 segundos Segurança TPM: Disponível mediante solicitação Energia Tipo: Único 12V +/-10% DC Conector: Bloco de terminais de 2 pinos Consumo: BW051 Típico: N3710:12V @ 0.47A (5.64Watt); Máx.: N3710:12V @ 1.0864A (13.037Watt) Bateria RTC: Lítio 3V (210mAH) Suporte de SO Windows 7 (WES7) 32/64-bit; Windows 8.1 (64-bit); Windows 10 IoT Enterprise 32/64-bit; Debian 8 (com driver gráfico VESA); CentOS 7 (com driver gráfico VESA); Linux Ambiente Temperatura: Funcionamento: 0 a 60°C; Armazenamento: -40 a 85°C Humidade: Funcionamento: 5 a 90% RH; Armazenamento: 5 a 90% HR Mecanismo Dimensões: 2.fator de forma Pico-ITX de 5", 100 mm (3,94") x 72 mm (2,83") Altura: PCB: 1,6mm; Lado superior: 15,5mm; Lado inferior: 8,0mm Lista de Embalagem 1 placa BW051; 1 cabo de porta COM (Comprimento: 300mm, 2 x portas COM) A81-015020-001G; 1 cabo de dados Serial ATA (Comprimento: 152mm) A81-002000-000G; 1 cabo Y para SATA e alimentação do inversor (Comprimento: 155mm) A81-020016-018G; 1 dissipador de calor (Altura: 19mm) A71-011065-000G País de origem Taiwan Informações de Encomenda

• BW051-BB-N3060: 770-BW0512-200G - Sem ventoinha, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-N3160: 770-BW0512-000G - Sem ventoinha, Intel® Pentium®/Celeron® N3160, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-E8000: 770-BW0512-100G - Sem ventoinha, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-N3160: 770-BW0512-300G - Sem ventoinha, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, 0 a 60°C

Itens opcionais

• 1 Cabo de áudio: A81-022007-016G, Comprimento: 160mm
• Adaptador de alimentação: 671-106012-000G, 60W, 12V, tomada DC
• Cabo da porta USB: A81-001032-016G, Comprimento: 200mm
• Distribuidor de calor: A71-808301-000G, Altura: 11mm
• Terminal de 2 pólos para cabo de tomada DC: A81-004013-000G

Caraterísticas / Especificações Técnicas

• Formato: 2.5" Pico-ITX
• Processador: Família Intel® Pentium®/Celeron® N3000, Intel Atom® x5-E8000
• Memória: 1 DDR3L SODIMM até 8GB
• Display: VGA/HDMI + LVDS, dois ecrãs independentes
• Expansão: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• I/O: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Áudio: Realtek ALC888S-VD2-GR
• Alimentação: Única 12V +/-10% DC
• Temperatura de funcionamento: 0 a 60°C
• Certificações: RoHS, CE, FCC
