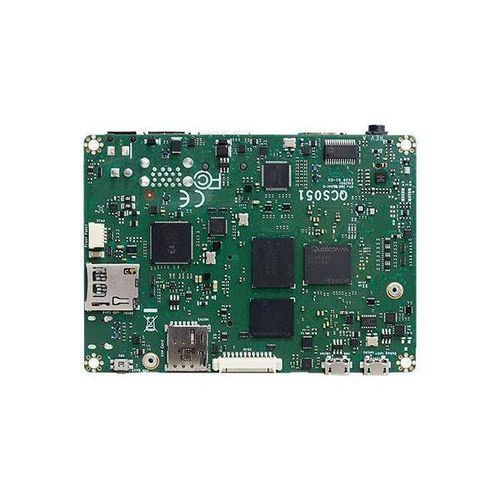

Placa-mãe Pico-ITX / 2,5" QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Visão geral do produto

• Plataforma de alto nível QCS6490 da Qualcomm
• Destina-se a aplicações AMR, box PC
• Conceito de cliente fino e robusto
• 2 Expansões M.2: 1 chave M.2 E 2230, 1 chave M.2 B 3052

Caraterísticas

• Design sem ventoinha
• Display: 1 x HDMI Tipo A, sem áudio. suporte 1080P em Linux
• Expansões M.2: 1 x Chave M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 x Chave M.2 E 2230 (PCIe x1)
• Ruggedized para ambientes industriais
• Memória LPDDR5x até 8GB
• Apto para aplicações AMR (Autonomous Mobile Robot)

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA

Detalhes do produto

• O QCS051 é um SBC de 2,5" fiável e eficiente, adequado para aplicações industriais e de IA. Alimentado pelo SoC Qualcomm® QCS6490, este computador de placa única inclui 8 núcleos que podem atingir velocidades de até 2,7 GHz. Este desempenho garante uma interação contínua com o dispositivo, mesmo nos ambientes industriais mais exigentes. O QCS051 é um dos SBCs mais potentes graças à inclusão do motor de IA do QCS6490, atingindo uns notáveis 12 TOPS. Isto torna-o a opção ideal para aplicações que requerem uma capacidade de aprendizagem mínima a avançada com funcionalidade de IA, tornando-o altamente eficaz em várias situações. Além disso, a GPU Qualcomm® Adreno ™ 643L integrada aprimora e refina a consulta gráfica para oferecer suporte a aplicativos dependentes de visual.
• O QCS051 combina poderosos módulos de memória LPDDR5x que suportam até 8 GB de capacidade. Isso permite que ele funcione a 7.500MT/s, com um desempenho de sinal TX/RX bastante aprimorado, resultando em um aumento geral de 36% na largura de banda. Estas caraterísticas são muito superiores às dos concorrentes que ainda dependem da plataforma DDR4. A DFI está claramente à frente graças à revolucionária tecnologia de memória integrada em nossa solução QCS051.
• O QCS051 2.5 "SBC fornece conetividade adaptável em espaço limitado. Os seus dois slots de expansão M.2 suportam módulos E-key e B-key para comunicação sem fios. Além disso, suporta 2 x MIPI-CSI para câmaras de alta resolução, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1,25mm), com UBJ4 opcionalmente convertível em chave M.2 B. Outras interfaces incluem 1 x USB Tipo C, 1 x DIO de 8 bits, 1 x ranhura para cartão uSD3.0, 1 x CAN FD, 1 x Ext. IO (1*12P/1,25mm), 1 x LED de alimentação, 1 x LED do sistema, 1 x conetor do painel frontal, 1 x conetor da ventoinha, 2 x USB 3.1 Gen1 Tipo A, 1 x saída de linha/conetor de entrada de microfone, 1 x HDMI 1.4, 1 x UART de depuração Micro USB e 1 x GbE (RJ-45).
• Graças ao SoC Qualcomm QCS6490, este SBC de 2,5" destaca-se em espaços confinados e ambientes exigentes. Equipado com expansibilidade flexível e versatilidade de E / S, incluindo conetividade 5G através de uma chave M.2 B 3052 com slot Nano SIM, a chave M.2 E 2230 oferece compatibilidade com o módulo Wi-Fi6E. Existe também uma opção de rede com fios de alta velocidade GbE para ambientes robustos que exigem um desempenho de IA num amplo intervalo de temperaturas de -25 °C a 75 °C. Ele ainda suporta sistemas operacionais como Ubuntu, Android e Windows.

Especificações técnicas

• Processador: QCS6490: Qualcomm® Kryo™ 670, 8 núcleos, até 2,7 GHz, 12 TOPS (INT8); QCS5430 (FP1): Qualcomm® Kryo™ 670, 6 núcleos, até 2,1 GHz, 3,5 TOPS (INT8)
• Memória: LPDDR5x, 4/8GB
• Gráficos: GPU Qualcomm® Adreno™ 643L; OpenGL ES 3.2
• Display: 1 x HDMI Tipo A, sem áudio. suporte 1080P no Linux; Ecrã único: HDMI
• Armazenamento: Suporte UFS 3.1, padrão 128GB
• Expansão: 1 x chave M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 x slot Nano SIM, 1 x M.2 E key 2230 (PCIe x1)
• Áudio: Codec de áudio WCD9385
• Ethernet: Controlador AX88179A USB3 para GbE; 1 x GbE (RJ-45)
• E/S traseira: 2 x USB 3.1 Gen1 Tipo A, 1 x HDMI 1.4, 1 x Saída de linha/Mic in jack de áudio, 1 x Micro USB debug UART
• E/S internas: 1 x RS-232 (COM1), 3 x USB 2.0, 1 x USB Tipo C (apenas para download), 1 x DIO de 8 bits, 1 x cartão uSD3.0, 1 x CAN FD, 1 x Ext. IO, 1 x LED de alimentação, 1 x LED do sistema, 1 x painel frontal, 1 x conetor de ventilador (a pedido), 2 x MIPI-CSI2 para câmera de 4 pistas
• Alimentação: 5VDC, conetor de alimentação de 2 pinos; Típico: QCS6490: 5V @ 0.6A (3.0Watt); Máx: QCS6490: 5V @ 1.45A (7.25Watt); Bateria RTC: CR2032 Coin Cell
• Suporte a SO: Predefinição: Yocto (Linux Kernel 6.6.x); A pedido: Ubuntu 20.04 (Linux Kernel 5.4.x)
• Ambiente: Operacional: 0°C~60°C, -25°C~75°C; Armazenamento: -40°C~85°C; Humidade: Funcionamento: 5%~90% RH; Armazenamento: 5%~90% RH
• Mecanismo: Fator de forma Pico-ITX de 2,5"; 100mm x 72mm; PCB: 1 mm; Lado superior: 16,44 mm; Lado inferior: 3.45 mm
• Certificações: CE, FCC, RoHS, UKCA
• Lista de Embalagem: 1 placa QCS051, Dissipador de calor (Altura: 7mm) A71-808357-000G
• País de Origem: Taiwan

Informações de encomenda Nome do modelo: QCS051-BCC-4890, Número da peça: 770-QCS0511-000G, Descrição: Qualcomm® QCS6490, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, Alimentação 5VDC, Sem ventoinha, 0 a 60°C Nome do modelo: QCS051-ECC-8890, Número da peça: 770-QCS0511-100G, Descrição: Qualcomm® QCS6490, LPDDR5x 8GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, Alimentação 5VDC, Sem ventoinha, -25 a 75°C Nome do modelo: QCS051-BCC-4830, Número da peça: 770-QCS0511-300G, Descrição: Qualcomm® QCS5430, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, Alimentação 5VDC, Sem ventoinha, 0 a 60°C Itens opcionais

• Dissipador de calor para 0 a 60°C/-25 a 75°C, Part Number: A71-008191-010G, Altura: 17,1mm
• Cabo da porta USB 2.0, Part Number: A81-001188-018G, Comprimento: 100mm
• Cabo da porta COM, Número da peça: A81-015121-018G, Comprimento: 200mm
• Cabo de barramento CAN, Número de peça: A81-015122-018G, Comprimento: 150mm
• Cabo de alimentação de 2 pólos para tomada DC, Part Number: A81-004381-018G, comprimento: 150mm
• Cabo do painel frontal, número da peça: A81-006104-018G, Comprimento: 150mm
• Adaptador de alimentação, Número de Peça: 671-103002-000G, 30W, 5V, DC Jack

Tags

• Edge AI Computing
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• SIM Slot
• CAN-Bus
• Fanless Design
• Compact Size
• Linux
• RoHS Certification
• CE Certification
• FCC Certification
• AMR
• UKCA Certification

Caraterísticas Técnicas / Especificações

• Processador: Qualcomm® QCS6490 / QCS5430
• Memória: LPDDR5x, 4/8GB
• Armazenamento: UFS 3.1, padrão 128GB
• Display: 1 x HDMI Tipo A, suporte 1080P no Linux
• Expansão: 1 x chave M.2 B 3052, 1 x chave M.2 E 2230, 1 x slot Nano SIM
• Ethernet: 1 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1 Tipo A, 3 x USB 2.0, 1 x USB Tipo C, 1 x Micro USB debug UART
• Serial: 1 x RS-232 (COM1)
• Áudio: 1 x tomada de áudio Line out/Mic in, codec de áudio WCD9385
• Câmara: 2 x MIPI-CSI2 para câmara de 4 vias
• Power: 5VDC, 2 pin Power Jack, RTC Battery: CR2032 Coin Cell
• Temperatura de funcionamento: 0°C~60°C, -25°C~75°C
• Temperatura de Armazenamento: -40°C~85°C
• Umidade: 5%~90% RH
• Dimensões: 100mm x 72mm (2.5" Pico-ITX Form Fator)
• Certificações: CE, FCC, RoHS, UKCA
• País de origem: Taiwan
