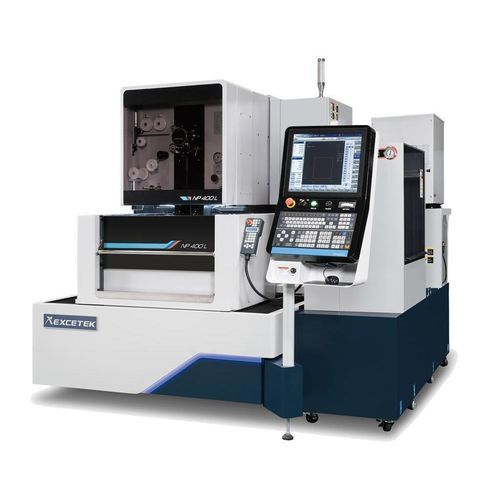

Máquina de eletroerosão a fio NP400L

a fiode precisãoCNC

Descrição breve Eixos X/Y : 400 x 300 mm Eixos U/V : 80 x 80 mm Eixo Z: 220 mm Destaques

• Cumprir com a conformidade TUV CE, segurança e design desejado com fácil operação.
• Design de porta deslizante de energia de EDM de fio de alta precisão para economizar espaço de instalação e operação leve.

Especificação Máquina de electroerosão por fio de alta precisão NP400L (tipo submerso) Tamanho máximo da peça de trabalho: 750 x 550 x 215 mm Diâmetro do fio: 0.15 - 0.3 mm Peso máximo da peça de trabalho: 500 kg Número de eixos controlados: Motor linear do eixo XY, servo motor AC do eixo UV Z Curso da mesa de X Y: 400 x 300 mm Ângulo de conicidade máximo: ±22° / 80 mm com guia e bocal de diamante largo Curso dos eixos U e V: 80 x 80 mm Dimensões da máquina: 2260 x 2525 x 2100 mm Curso do eixo Z: 220 mm Peso da máquina: 3050 kg Tanque dielétrico Capacidade do tanque: 650 L Desionizador: automático Filtro de papel: 2 pcs Unidade de refrigeração: automática Estrutura mecânica - pontos-chave Alta Precisão

• Controlo de canto inteligente, processamento de descarga estável, circuito de super acabamento (SFC) fornecem mais precisão.

Eficiência

• Módulo DPM, controlo de marca de precisão, sistema gerador sem eletrólise (EF).

Custo efetivo

• Controlo de acesso inteligente, redução do consumo de fios, preço económico em causa.

Rede Inteligente

• Gestão de monitor remoto, conetor de controlador, monitor de dispositivo portátil.

Automação

• Enfiação automática de fio de alta velocidade, transferência de peça de trabalho por braço robótico, medição e correção automática da sonda.

Caraterísticas da máquina

• Design de treliça rígida em U, V
• Mesa de trabalho em aço inoxidável com dureza HRC 50°
• Fundição da máquina projectada com base na análise FEA para aumentar a rigidez
• Base da máquina com design extra largo

Sistema de acionamento do motor de veio linear A máquina fornece um controlo constante da temperatura para melhorar a precisão da maquinação, reduzindo o calor do motor linear. A circulação de água reduz a temperatura gerada pelo motor linear; alto impulso, alta eficiência e baixo consumo de energia. As caraterísticas incluem uma régua digital de alta resolução de 0,1 μm e um controlador para conformação de alta precisão e acabamento ultrafino. Operabilidade melhorada

• Painel HMI ergonómico líder de classe, fácil de operar
• Função de posicionamento da peça, informação de manutenção e diagnóstico, função de pesquisa de dados tecnológicos, interface gráfica e funções úteis

Mesa de 4 lados em aço inoxidável endurecido

• Certificado UTV para segurança e design de metal
• Design de porta deslizante para economizar espaço de instalação e permitir operação leve

Enfiação automática de fios

• Capacidade de roscagem submersa de 200 mm; roscagem de 400 mm de espessura no ponto de rutura
• Sistema de roscagem automática de fio de alta velocidade: recozimento e corte do fio ~10 seg; roscagem ~10 seg
• Projeto AWT fiável que permite uma operação contínua e não tripulada de 24 horas; pode roscagem a partir do ponto de rutura do fio; a função de jato de água permite a roscagem de peças de trabalho até 500 mm

Medição em linha & Maquinação de peças múltiplas

• Medição e calibração em linha antes da maquinação para reduzir o tempo de calibração; a medição automática calibra o ponto de referência
• Medição direta em linha após a maquinação para evitar erros de desmontagem/montagem
• Compensação automática da planicidade e paralelismo 3D (AR), medição automática do ponto de referência, progressão automática para a peça seguinte

Tecnologia de corte (mesa) Tipo | Sem controlo | Com controlo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Acessórios Acessórios Padrão

• Escala linear do eixo XY
• Fio de latão x 1 carretel
• AWT
• Ferramenta de fixação x 1 conjunto
• Resina de troca iónica x 10 L
• Alinhamento vertical alinhamento vertical x 1 conjunto
• Filtro de papel x 2 unidades
• Guia de diamante x 2 unidades
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 unidades

Opções

• Viga de aperto
• Eixo W
• AVR 15 KVA
• Alimentador Jumbo L-50A
• Transformador 15 KVA
• Serviço de Mensagens Curtas (SMS)
• Torre de sinalização
• Sistema de Monitorização Remota
• Sistema de medição automática
• Circuito de super acabamento

Caraterísticas / especificações técnicas

• Modelo: NP400L
• Deslocamento da mesa (X x Y): 400 x 300 mm
• Deslocamento dos eixos U e V: 80 x 80 mm
• Deslocamento do eixo Z: 220 mm
• Tamanho máximo da peça de trabalho: 750 x 550 x 215 mm
• Peso máximo da peça de trabalho: 500 kg
• Diâmetro do fio: 0,15 - 0.3 mm
• Ângulo de conicidade máximo: ±22° / 80 mm (com guia e bico largo diamantado)
• Dimensões da máquina (L x P x A): 2260 x 2525 x 2100 mm
• Peso da máquina: 3050 kg
• Capacidade do tanque dielétrico: 650 L
• Deionizador: automático
• Filtro de papel: 2 pcs
• Unidade de refrigeração: automática
