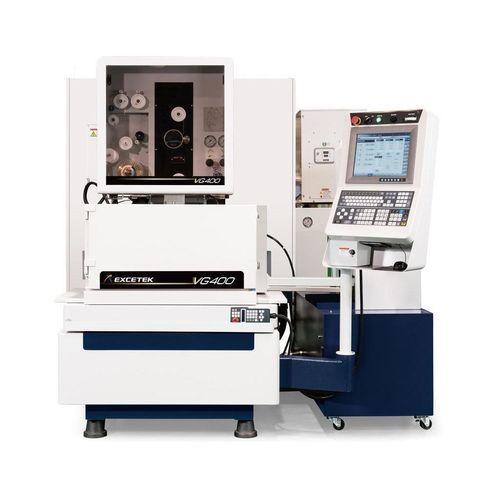

Máquina de eletroerosão a fio VG400

a fiode alta velocidadeCNC

Visão geral
Máquina de eletroerosão por fio de alta velocidade VG400 projetada para usinagem de precisão em 5 eixos. Percursos principais: X/Y 400 x 300 mm, U/V 80 x 80 mm, Z 220 mm. Pegada compacta com estrutura fundida pesada para estabilidade dimensional.

Especificação (resumo)

• Tamanho da máquina: 2100 x 2300 x 2200 mm
• Percurso X/Y: 400 x 300 mm
• Percurso U/V: 80 x 80 mm
• Percurso Z: 220 mm
• Eixos: 5 eixos controlados por servomotores AC
• Ângulo máximo de taper: ±22° / 100 mm (com guia de diamante larga e bocal)
• Peso da máquina: 2700 kg

Estrutura mecânica

• Projeto de treliça rígida U/V para minimizar deflexões
• Placa de trabalho em aço inoxidável com dureza HRC 50° para resistência ao desgaste
• Estrutura fundida projetada com análise FEA para aumentar a rigidez
• Base da máquina extra larga para melhorar a estabilidade
• Braço inferior refrigerado a água para limitar a expansão térmica e manter a precisão
• Fundação robusta em ferro fundido como base para precisão

Smart & Easy / AWT e recursos de produtividade

• Várias tecnologias de corte com interface de operador intuitiva
• Monitoramento remoto e opções de conectividade
• Enfiamento automático do fio (AWT) rápido e confiável: enfiamento em ranhura e submerso para reduzir intervenção do operador
• Operação contínua não tripulada com re-enfiamento automático no ponto de ruptura para ciclos prolongados

Melhora do desempenho de usinagem

• Módulo DPM e estabilizador de descarga para condições de corte estáveis
• Estratégia avançada de controle de cantos e modos de usinagem de raio manual
• Redução de marcas de fio durante o corte de aproximação
• Circuito de acabamento micron para melhor qualidade de superfície

Economia de energia e baixo custo operacional

• Gerenciamento inteligente de energia para reduzir consumo
• Compensação do consumo de fio para diminuir desperdício
• Manutenção acessível para reduzir tempo e custo de serviço

Recursos da máquina (adicional)

• Placa de trabalho em aço inox (HRC 50°)
• Guia de diamante larga e bocal para controle de taper
• Componentes refrigerados a água para estabilizar o comportamento térmico

Modo de usinagem inteligente & Interface gráfica

• Painel HMI ergonômico com funções gráficas para operação fácil
• Funções de posicionamento da peça
• Informações de manutenção e diagnóstico disponíveis no HMI
• Função de busca de dados tecnológicos e recursos gráficos úteis

Enfiamento automático do fio (AWT)

• Enfiamento no ponto de ruptura com recozimento para melhorar a retidão do fio; alta confiabilidade sem retorno ao furo inicial
• Suporte a enfiamento submerso (não é necessário drenar/encher o tanque)
• Furação múltipla: o sistema pode pular furos com re-enfiamento falho, registrá-los e retomar depois
• Enfiamento com jato de água assistido para peças altas ou usinagem submersa
• Tempos típicos de enfiamento/recozimento dependem da espessura da peça (valores de exemplo fornecidos pela fábrica)

Tecnologia de corte (resultados)

• Tipo A: Sem controle 0 | Com controle 0
• Tipo B: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm
• Tipo C: Sem controle 0 | Com controle 0
• Tipo D: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm

Sistema de monitoramento remoto

• Capacidade de monitoramento remoto disponível como opção

Acessórios padrão

• Resina de troca iônica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Feixe de fixação
• Jumbo Feeder L-50A
• AWT opcional em algumas configurações
• Porta dupla
• AVR 15KVA
• Transformador 15KVA
• Torre de sinalização
• Serviço de mensagens curtas (SMS)
• Sistema de monitoramento remoto (opção)
• Super Finish Circuit

Especificações técnicas

• Modelo: VG400
• Tamanho da máquina: 2100 x 2300 x 2200 mm
• Percurso X/Y: 400 x 300 mm
• Percurso U/V: 80 x 80 mm
• Percurso Z: 220 mm
• Eixos: 5 eixos controlados por servomotores AC
• Ângulo máximo de taper: ±22° / 100 mm (com guia de diamante larga e bocal)
• Peso da máquina: 2700 kg
• Dureza da mesa: mesa inox HRC 50°
• Funções chave: Enfiamento automático do fio (incluindo enfiamento submerso e enfiamento no ponto de ruptura), módulo DPM, estabilizador de descarga, estratégias de controle de cantos, circuito de acabamento micron
• Acessórios padrão e múltiplas opções de fábrica para automação, alimentação, monitoramento e acabamento
