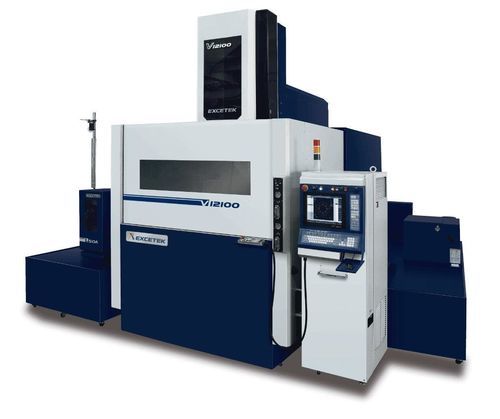

Máquina de eletroerosão a fio V12100

a fiode alta precisãode precisão

Descrição curta
Eixos X/Y: 1200 x 1000 mm
Eixos U/V: 260 x 260 mm
Eixo Z: 1000 mm

Visão geral
O V12100 é uma máquina de erosão por fio (EDM) da série V, projetada para peças de grande porte e usinagem pesada. Apresenta uma treliça U/V rígida, mesa em aço inoxidável (HRC 50°), fundição otimizada por FEM e base extra larga. Um braço inferior refrigerado a água minimiza a dilatação térmica para melhorar a estabilidade dimensional.

Estrutura mecânica / Características da máquina

• Projeto de treliça rígida U/V para estabilidade estrutural
• Mesa em aço inoxidável com dureza HRC 50°
• Fundição desenhada com análise FEM para aumentar a rigidez
• Base extra larga para amortecimento de vibrações
• Braço inferior refrigerado a água para reduzir deformação térmica

Precisão
Maior distância entre guias lineares, fuso de esferas classe C1 tratado criogenicamente e servomotores AC de alta resolução com suporte bilateral fornecem posicionamento em micro-passos até 1 µm. Escalas lineares em malha fechada e calibração a laser são opcionais para compensação de erro de passo.

Modo de usinagem inteligente

• Cálculo de alta frequência e controle de pulso com sistema embarcado para reduzir a carga de controle
• Rede RS-485 para comunicação entre módulos
• Funções CRC para verificação de dados
• Chips ASIC para desempenho de circuito estável
• Funções Watchdog para autoproteção
• Feedback de centelha em tempo real para erosão estável

Enfiamento automático de fio (AWT)

• Enfiamento no ponto de ruptura com recozimento para melhorar a retilinearidade do fio
• Enfiamento submerso suportado sem esvaziar/preencher o tanque
• Função de usinagem multi-furo: ignora e registra automaticamente furos falhados para retomar depois
• AWT Monitor e AWT Result Monitor para estado do enfiamento
• Enfiamento assistido por jato de água para peças altas (até 500 mm de espessura)

Controle / Interface gráfica
PC industrial CNC com ecrã tátil de 15", teclado e rato. Interfaces: LAN, USB, RS-232. Memória: cartão CF 512 MB. Unidade de comando mínima: 0,0001 mm. Faixa programável: ±9999.9999 mm. Unidades comutáveis entre Métrico e Polegada. Funções: watchdog durante a usinagem, otimização NC, base de dados de corte, ícones e assistência de parâmetros/manutenção, controlo remoto (acessório standard).

Acabamento superficial
O circuito Super Finish (alta frequência) opcional pode atingir Ra < 0,2 µm numa única passagem com 4 alisamentos (demonstrado em SKD-11, espessura 30 mm).

Acessórios
Acessórios padrão

• Resina de troca iônica x 10 L
• Filtro de papel x 2 un
• Guia de diamante x 2 un
• Bicos de lavagem superior e inferior x 2 conjuntos
• Placas energizantes x 2 un
• Fio de latão x 1 carretel
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• Funcionalidades AWT adicionais
• Porta dupla
• AVR 15KVA
• Transformador 15KVA
• Serviço de mensagens curtas (SMS)
• Torre de sinalização
• Sistema de monitoramento remoto
• Super Finish Circuit

Especificações técnicas

• Modelo: V12100
• Tamanho máx. da peça: 1650 x 1400 x 1000 mm
• Peso máx. da peça: 5500 kg
• Percurso X/Y: 1200 x 1000 mm
• Percurso U/V: 260 x 260 mm
• Percurso Z: 1000 mm
• Diâmetro do fio: 0,2 ~ 0,33 mm
• Número de eixos controlados: servomotor AC 5 eixos
• Ângulo máximo de inclinação: ±30° / 100 mm com guia de diamante larga e bico
• Tamanho da máquina: 5010 x 4285 x 3890 mm
• Peso da máquina: 12950 kg
• Capacidade do tanque de água: 4700 L
