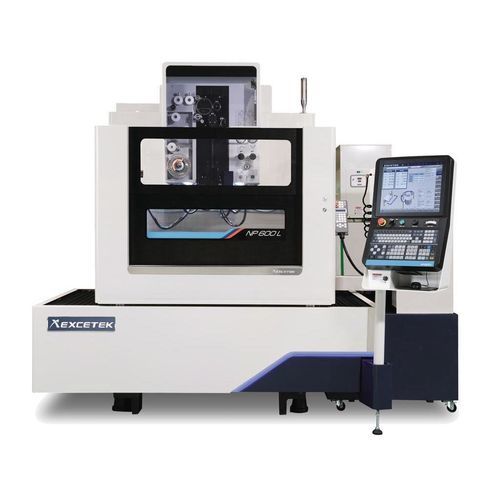

Máquina de eletroerosão a fio NP600L CE

a fiode precisãoCNC

Descrição curta
Máquina de eletroerosão por fio tipo submerso NP600L CE. Curso da mesa X/Y: 600 × 400 mm. Curso U/V: 160 × 160 mm. Curso Z opcional: 410 mm.

Visão geral

• Conformidade TUV CE para segurança e conformidade normativa.
• Porta deslizante frontal motorizada para economizar espaço de instalação e facilitar operação.

Especificação (Tipo submerso)

• Modelo: NP600L CE (Tipo submerso)
• Tamanho máx. da peça: 1000 × 700 × 345 mm
• Diâmetro do fio: 0,15–0,3 mm
• Peso máx. da peça: 800 kg
• Controle de eixos: motor linear XY; servomotores AC para U/V e Z
• Curso da mesa (X × Y): 600 × 400 mm
• Curso U & V: 160 × 160 mm
• Curso Z: 410 mm (opção)
• Ângulo máximo de taper: ±30° / 100 mm (com guia de diamante larga e bico)
• Dimensões da máquina (C × L × A): 2670 × 2965 × 2300 mm
• Peso da máquina: 4700 kg

Tanque dielétrico

• Capacidade do tanque: 900 L
• Desionizador: automático
• Filtro de papel: 2 pcs
• Unidade de refrigeração: automática

Características

• Alta precisão
  • Smart Corner Control
  • Processamento de descarga estável
  • Super Finish Circuit (SFC) para maior precisão
• Eficiência
  • Módulo DPM
  • Controle de marcas de precisão
  • Sistema gerador Electrolysis Free (EF)
• Custo-benefício
  • Controle de acesso inteligente
  • Redução do consumo de fio
  • Preço competitivo
• Rede inteligente
  • Gerenciamento de monitoramento remoto
  • Conector do controlador
  • Monitoramento por dispositivo portátil
• Automação
  • Auto Wire Threading (AWT) de alta velocidade
  • Transferência da peça por braço robô
  • Medição automática por sonda e correção

Características mecânicas e da máquina

• Projeto rígido da treliça U/V
• Mesa em aço inoxidável dureza HRC 50°
• Peças fundidas projetadas com análise FEA para aumentar rigidez
• Base da máquina extra larga para estabilidade

Sistema de acionamento por motor linear
O sistema de motor linear inclui controle ativo de temperatura por circulação de água para minimizar deriva térmica. Uma régua digital de alta resolução 0,1 μm e controlador proporcionam posicionamento de alta precisão e acabamentos ultrafinos, mantendo alta força e eficiência energética.

Operabilidade melhorada

• Segurança certificada TUV e design metálico
• Porta deslizante motorizada economiza espaço e facilita a operação

Auto Wire Threading (AWT) & desempenho de enfiamento

• AWT de alta velocidade para espessura da peça até 100 mm
• Recozimento e corte do fio: 10 s
• Tempo de enfiamento: 10 s
• Capacidade de enfiamento submerso: 200 mm
• Enfiamento em 400 mm de espessura no ponto de ruptura
• Função jato de água permite enfiamento para peças até 500 mm

Medição on-line e automação
A medição e calibração on-line antes da usinagem reduzem o tempo de setup. Comandos macro automatizam a medição e calibração de pontos de referência para melhorar a precisão. A medição direta sobre a mesa após usinagem evita erros de ciclos de desmontagem/montagem. Usinagem multi-peça suporta compensação automática de planicidade 3D, compensação de paralelismo (AR), medição automática de referência e processamento sequencial.

Tecnologia de corte (tabela exemplo)
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Acessórios
Acessórios padrão

• Régua linear eixo XY
• Fio de latão × 1 bobina
• AWT
• Conjunto de ferramentas de fixação × 1
• Resina de troca iônica × 10 L
• Gabarito de alinhamento vertical × 1
• Filtro de papel × 2 pcs
• Guia de diamante × 2 pcs
• Bujes de lavagem superior e inferior × 2 conjuntos
• Placas de energização × 2 pcs

Opções

• Viga de fixação
• Eixo W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformador 15 KVA
• Porta frontal automática (Only NP600L)
• Short Message Service (SMS)
• Torre de sinal
• Sistema de monitor remoto
• Sistema de medição automática
• Super Finish Circuit

Especificações técnicas

• Modelo: NP600L CE (Tipo submerso)
• Tamanho máx. da peça: 1000 × 700 × 345 mm
• Curso da mesa (X × Y): 600 × 400 mm
• Curso U & V: 160 × 160 mm
• Curso Z: 410 mm (opção)
• Diâmetro do fio: 0,15–0,3 mm
• Peso máx. da peça: 800 kg
• Eixos controlados: motor linear XY; U/V Z servomotor AC
• Ângulo máximo de taper: ±30° / 100 mm (com guia de diamante larga e bico)
• Dimensões da máquina (C × L × A): 2670 × 2965 × 2300 mm
• Peso da máquina: 4700 kg
• Capacidade do tanque dielétrico: 900 L
• Desionizador: automático
• Filtro de papel: 2 pcs
• Unidade de refrigeração: automática
