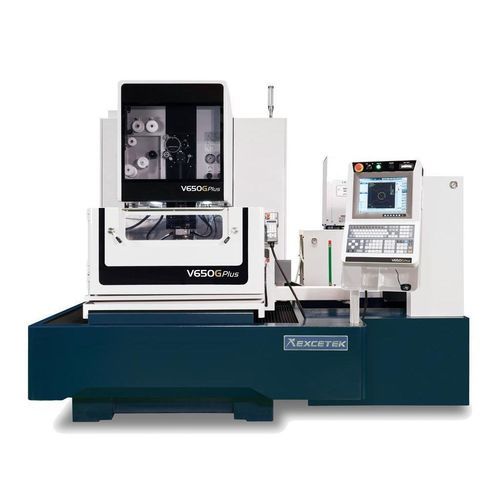

Máquina de eletroerosão a fio V650G Plus

de precisãoCNC

Descrição curta
V650G Plus é uma máquina EDM por fio (WEDM) de 5 eixos com curso X/Y de 650 x 400 mm e curso Z selecionável 350 / 410 / 500 mm (altura submersa 310 mm). Suporta diâmetro de fio 0,15–0,3 mm e peças até 1000 x 700 x 345 mm (peso máx. 800 kg).

Especificação (resumo)

• Tamanho máx. da peça: 1000 x 700 x 345 mm
• Peso máx. da peça: 800 kg
• Curso X/Y: 650 x 400 mm
• Curso U/V: 160 x 160 mm
• Curso Z: 350 / 410 / 500 mm (altura submersa 310 mm)
• Diâmetro do fio: 0,15 - 0,3 mm
• Eixos controlados: 5 eixos servo AC
• Ângulo máximo de taper: ±30° / 100 mm (com guia de diamante larga e bico)
• Dimensões da máquina: 2520 x 2720 x 2290 mm
• Peso da máquina: 4400 kg
• Capacidade do tanque de água: 850 L

Estrutura mecânica

• Concepção rígida em treliça U/V e base em ferro fundido para estabilidade dimensional e precisão.
• Placa de trabalho em aço inoxidável (dureza aprox. HRC 50) e peças fundidas projetadas por FEA para aumentar a rigidez.
• Braço inferior refrigerado a água para reduzir a expansão térmica em ciclos longos.
• Base da máquina ampla para melhorar a estabilidade sob carga.

Modo de usinagem inteligente

• HMI gráfica com layout ergonômico para simplificar a operação.
• Funções: posicionamento da peça, informações de manutenção e diagnóstico, busca de dados tecnológicos e ferramentas gráficas de apoio à programação e setup.

Enfiamento automático do fio (AWT)

• Permite operação contínua não assistida com enfiamento automático nos pontos de ruptura.
• Função de recozimento melhora a retidão do fio; enfiamento com confiabilidade próxima a 100% sem retornar ao furo inicial.
• Enfiamento submerso disponível sem esvaziar o tanque.
• Função multi-furo: o sistema ignora furos falhados, registra a localização e tenta novamente posteriormente.
• Enfiamento assistido por jato d’água para peças altas ou usinagem submersa.

Tecnologia de corte

• Estratégias de controle que reduzem taper e melhoram o acabamento superficial para tipos A–D.
• Novo circuito de acabamento micron e estratégias de controlo de canto que minimizam marcas de fio.

Sistema de monitoramento remoto

• Monitoramento remoto para observar o estado da máquina, rastrear operações e diagnosticar funções básicas.

Acessórios
Acessórios padrão

• Resina trocadora de íons x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bicos de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Alimentador Jumbo L-50A
• AWT (Automatic Wire Threading)
• Dupla porta
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Transformador 15KVA
• Torre de sinalização
• Serviço de mensagens curtas (SMS)
• Sistema de monitoramento remoto
• Super Finish Circuit

Especificações técnicas

• Modelo: V650G Plus
• Série: G Plus Series
• Tamanho máx. da peça: 1000 x 700 x 345 mm
• Peso máx. da peça: 800 kg
• Curso X/Y: 650 x 400 mm
• Curso U/V: 160 x 160 mm
• Curso Z: 350 / 410 / 500 mm (altura submersa 310 mm)
• Diâmetro do fio: 0,15 - 0,3 mm
• Eixos controlados: 5 eixos servo AC
• Ângulo máximo de taper: ±30° / 100 mm (com guia de diamante larga e bico)
• Dimensões da máquina: 2520 x 2720 x 2290 mm
• Peso da máquina: 4400 kg
• Capacidade do tanque de água: 850 L
