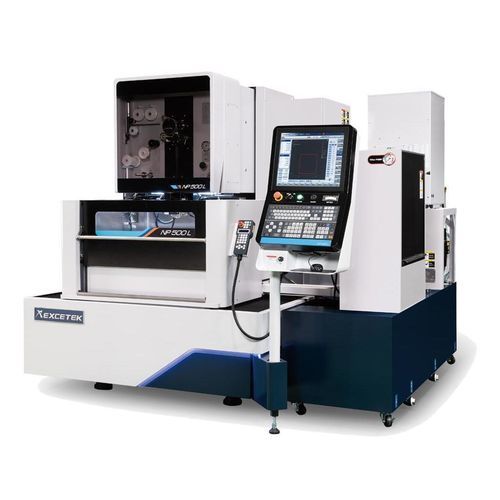

Máquina de eletroerosão a fio NP500L

de precisãoCNC

Descrição breve Eixos X/Y : 500 x 300 mm Eixos U/V : 120 x 120 mm Eixo Z: 310 mm Visão geral

• Cumprir com a conformidade TUV CE, tanto de segurança e design desejado com fácil operação.

Especificação NP500L (Tipo Submerso) Tamanho máximo da peça de trabalho | 850 x 550 x 300 mm Diâmetro do fio | 0,15 - 0,3 mm Peso máx. da peça de trabalho | 600 kg Número de eixos controlados | Motor linear do eixo XY, servo motor AC do eixo U/V Z Curso da mesa de X Y | 500 x 300 mm Ângulo de conicidade máximo | ±26°/100mm com guia e bocal de diamante largo Curso dos eixos U e V | 120 x 120 mm Dimensões da máquina | 2590 x 2575 x 2165 mm Curso do eixo Z | 310 mm Peso da máquina | 3350 kg Tanque dielétrico Capacidade do tanque | 750 L Desionizador | automático Filtro de papel | 2 pcs Unidade de refrigeração | auto Caraterísticas

Estrutura Mecânica

• Alta Precisão: Controlo inteligente de cantos, processamento de descarga estável, circuito de super acabamento (SFC) fornecem mais precisão.
• Eficiência: Módulo DPM, controlo de marcas de precisão, sistema gerador sem eletrólise (EF).
• Eficaz em termos de custos: Controlo de acesso inteligente, Redução do consumo de fios, Preço económico em causa.
• Rede inteligente: Gerenciamento de monitor remoto, conetor de controlador, monitor de dispositivo portátil.
• Automação: Enfiamento automático de fio de alta velocidade, transferência de peça de trabalho por braço robótico, medição e correção automática da sonda.

Caraterística da máquina

• Design de treliça rígida em U, V
• Mesa de trabalho em aço inoxidável com dureza HRC 50°
• Fundição da máquina projetada com base na análise FEA para aumentar a rigidez
• Base da máquina com largura extra

Sistema de acionamento do motor de veio linear A máquina fornece um controlo de temperatura constante para melhorar a precisão da maquinação, reduzindo o calor do motor linear através da circulação de água. As caraterísticas incluem uma régua digital de alta resolução de 0,1 μm e um controlador para conformação de alta precisão e acabamento ultrafino. Operabilidade melhorada

• Mesa de aço inoxidável endurecido de 4 lados: certificada de acordo com os padrões TUV para segurança e design desejado de metal.
• Design de porta deslizante de energia para economizar espaço de instalação e permitir operação leve.

Interface Gráfica / Modo de Maquinação Inteligente O painel HMI é fácil de operar utilizando tecnologia ergonómica líder na sua classe. As funções de maquinação inteligente incluem posicionamento da peça, informações de manutenção e diagnóstico, função de pesquisa de dados tecnológicos, interface gráfica e funções úteis para apoiar a automação. Enfiação automática de fios (AWT)

• Enfiamento por submersão: 200 mm
• Enfiação de espessura de 400 mm em ponto de rutura
• Sistema de enfiamento automático de fio de alta velocidade: para espessura de peça de trabalho 100 mm - recozimento e corte de fio: 10 seg.; enfiamento: 10 seg.
• Reliable AWT: enrosca a partir do ponto de rutura do fio; a função de jato de água permite enroscar peças de trabalho até 500 mm

Sistema de medição em linha e maquinação de peças múltiplas A medição e calibração em linha antes da maquinação reduzem significativamente o tempo de calibração. A medição automática calibra o ponto de referência com comandos macro e aumenta a precisão da maquinação. Caraterísticas da maquinação de múltiplas peças: compensação automática da planicidade 3D da peça, compensação automática do paralelismo (AR), medição automática do ponto de referência da maquinação, processamento AWT e continuação automática para a peça seguinte. Tecnologia de corte Tipo | Sem controlo | Com controlo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Acessórios padrão

• Escala linear do eixo XY
• Fio de latão x 1 carretel
• AWT
• Ferramenta de fixação x 1 conjunto
• Resina de troca iónica x 10L
• Alinhamento vertical alinhamento vertical x 1 conjunto
• Filtro de papel x 2 unidades
• Guia de diamante x 2 unidades
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 unidades

Opções

• Viga de aperto
• Eixo W
• AVR 15KVA
• Alimentador Jumbo L-50A
• Transformador 15KVA
• Serviço de Mensagens Curtas (SMS)
• Torre de sinalização
• Sistema de Monitorização Remota
• Sistema de medição automática
• Circuito de Super Acabamento

Caraterísticas / especificações técnicas

• Modelo: NP500L (Tipo Submerso)
• Tamanho máximo da peça de trabalho: 850 x 550 x 300 mm
• Deslocamento da mesa (X x Y): 500 x 300 mm
• Deslocamento dos eixos U & V: 120 x 120 mm
• Deslocamento do eixo Z: 310 mm
• Diâmetro do fio: 0,15 - 0,3 mm
• Peso máximo da peça de trabalho: 600 kg
• Número de eixos controlados: Motor linear do eixo XY; Servo motor AC do eixo U/V Z
• Ângulo de conicidade máximo: ±26°/100mm (com guia e bico diamantado largo)
• Dimensões da máquina (C x L x A): 2590 x 2575 x 2165 mm
• Peso da máquina: 3350 kg
• Capacidade do depósito dielétrico: 750 L
• Deionizador: automático
• Filtro de papel: 2 unidades
• Unidade de refrigeração: automática
• Acessórios standard e opções disponíveis conforme listado acima
